Instrukcja obsługi kinkietu zewnętrznego Hampton Bay 7072-2RT
Szybki przewodnik instalacji i obsługi kinkietu zewnętrznego Hampton Bay 7072-2RT. Dowiedz się, jak bezpiecznie zamontować lampę, podłączyć przewody i rozwiązać typowe problemy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instalacja kinkietu Hampton Bay 7072-2RT wymaga wyłączenia zasilania, montażu wspornika do puszki przyłączeniowej, połączenia przewodów (czarny-czarny, biały-biały, miedź-uziemienie) oraz zamocowania lampy na wsporniku. str. 5
Najważniejsze czynności
- Montaż wspornika montażowego do puszki przyłączeniowej. str. 5
- Podłączenie przewodów elektrycznych za pomocą nakrętek. str. 5
- Montaż żarówki o mocy maksymalnej 100W (żarowa) lub 23W (CFL). str. 5
Problemy i rozwiązania
Żarówka nie świeci
Wymień żarówkę, sprawdź zasilanie, sprawdź połączenia przewodów, sprawdź bezpiecznik.
str. 6Konserwacja i reset
- Czyść lampę miękką, suchą szmatką. Nie używaj środków chemicznych ani ściernych. str. 6
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Maksymalna moc żarówki | 100W (żarowa) / 23W (CFL) | Maksymalna dopuszczalna moc żarówki dla tego urządzenia. | str. 5 |
Gdzie szukać w PDF
- Instrukcja instalacji str. 5
- Rozwiązywanie problemów str. 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przed przystąpieniem do montażu kinkietu zewnętrznego Hampton Bay 7072-2RT należy bezwzględnie wyłączyć zasilanie elektryczne w skrzynce bezpiecznikowej. Upewnij się, że izolacja przewodów nie jest uszkodzona. W razie wątpliwości dotyczących instalacji elektrycznej skonsultuj się z wykwalifikowanym elektrykiem.
Zawartość zestawu i wymagane narzędzia
Zestaw zawiera dwie lampy ścienne oraz elementy montażowe: wsporniki, śruby montażowe, nakrętki przewodów i śruby uziemiające. Do instalacji będziesz potrzebować: drabiny, okularów ochronnych, taśmy izolacyjnej, śrubokręta krzyżakowego i płaskiego, kombinerek oraz ściągacza izolacji.
Instalacja krok po kroku
- Montaż wspornika: Zdejmij nakrętki kulkowe ze wspornika montażowego (AA) i przymocuj wspornik do puszki przyłączeniowej za pomocą śrub (BB). Upewnij się, że śruby wspornika wystają na zewnątrz.
- Podłączenie elektryczne: Połącz przewód miedziany lampy ze wspornikiem za pomocą śruby uziemiającej (DD). Następnie połącz przewód czarny lampy z przewodem fazowym (czarnym) zasilania, a przewód biały lampy z przewodem neutralnym (białym) zasilania, używając nakrętek przewodów (CC). Zabezpiecz połączenia taśmą izolacyjną.
- Mocowanie lampy: Umieść lampę (A) na wsporniku montażowym, nakładając ją na wystające śruby, i zabezpiecz za pomocą wcześniej zdjętych nakrętek kulkowych.
- Montaż żarówki: Wkręć żarówkę (maks. 100W żarowa lub maks. 23W CFL).
Obsługa i konserwacja
Aby włączyć światło, użyj przełącznika ściennego. Lampę należy czyścić miękką, suchą szmatką. Nie używaj środków czyszczących zawierających chemikalia, rozpuszczalniki ani substancje ścierne.
Rozwiązywanie problemów
Jeśli żarówka nie świeci, sprawdź, czy jest sprawna, czy zasilanie jest włączone, czy przewody są poprawnie podłączone oraz czy bezpiecznik nie jest wyłączony. Jeśli bezpiecznik wybija po włączeniu światła, sprawdź, czy przewody nie są zwarte.
Informacje o producencie
Hampton Bay
Praktyczna pomoc
Typowe problemy
Żarówka nie świeci
Sprawdź, czy żarówka nie jest spalona, czy zasilanie jest włączone, czy przewody są poprawnie podłączone oraz czy bezpiecznik jest włączony.
Bezpiecznik wybija po włączeniu światła
Sprawdź, czy przewody nie są zwarte (przewody skrzyżowane lub dotykające uziemienia).
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpiecznikowej przed rozpoczęciem prac.
- Przygotuj narzędzia: drabinę, śrubokręty, kombinerki, ściągacz izolacji, taśmę izolacyjną.
- Sprawdź izolację przewodów pod kątem uszkodzeń.
- Upewnij się, że masz odpowiednią żarówkę (maks. 100W żarowa lub 23W CFL).
Parametry w praktyce
- Maksymalna moc żarówki
- 100W dla żarówek żarowych lub 23W dla żarówek CFL.
Ilustracje i schematy

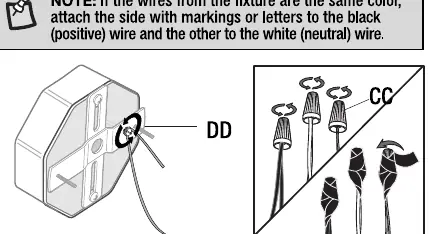

- Schemat pokazuje sposób łączenia przewodów za pomocą nakrętek (CC) oraz zabezpieczanie ich taśmą izolacyjną.
- Rysunek montażowy wspornika (AA) wskazuje na konieczność użycia śrub (BB) do przykręcenia go do puszki przyłączeniowej.
Zgodność modelu
- Lampa wymaga żarówek z gwintem typu medium-base.
