Instrukcja obsługi fontanny dwupoziomowej Hampton Bay Olympus 10141
Kompletny przewodnik użytkownika dla fontanny Hampton Bay Olympus 10141. Dowiedz się, jak bezpiecznie zmontować, uruchomić i konserwować urządzenie, aby zapewnić jego długotrwałe działanie.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Fontanna Hampton Bay Olympus 10141 to dekoracyjna fontanna ogrodowa. Wymaga montażu na miękkim podłożu, podłączenia do gniazda GFCI i regularnego uzupełniania wody. str. 1, 2, 8
Najważniejsze czynności
- Montaż fontanny str. 5, 6, 7
- Uruchomienie str. 8
Pierwsze uruchomienie
- Napełnianie wodą str. 7
Problemy i rozwiązania
Brak przepływu wody
Sprawdź zagięcia węża, poziom wody, zanurzenie pompy i zanieczyszczenia.
str. 9Konserwacja i reset
- Czyszczenie i konserwacja str. 8
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 120V, 60Hz | Wymagane parametry sieci elektrycznej | str. 2 |
Gdzie szukać w PDF
- Spis treści i bezpieczeństwo str. 2
- Obsługa i konserwacja str. 8
- Rozwiązywanie problemów str. 9
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Fontanna Hampton Bay Olympus 10141 jest przeznaczona wyłącznie do użytku dekoracyjnego na zewnątrz. Urządzenie wymaga podłączenia do gniazda elektrycznego z uziemieniem typu GFCI. Woda w fontannie nie nadaje się do spożycia. Przed przystąpieniem do montażu należy upewnić się, że fontanna będzie ustawiona na stabilnym podłożu, a w pobliżu znajduje się odpowiednie źródło zasilania.

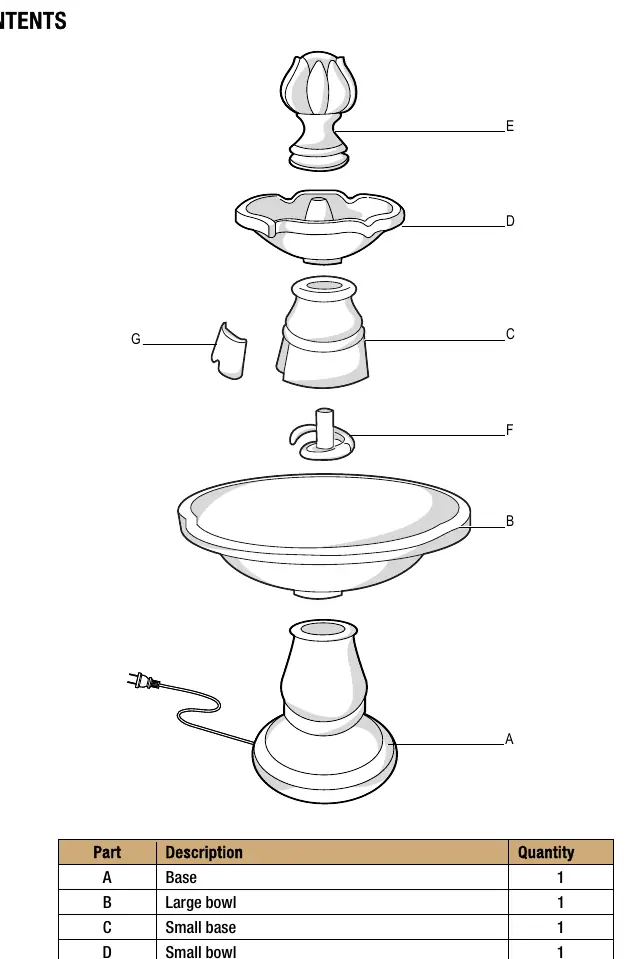

Elementy zestawu
- Podstawa (A)
- Duża misa (B)
- Mała podstawa (C)
- Mała misa (D)
- Finial (E)
- Pompa (F)
- Pokrywa tylna (G)
Montaż

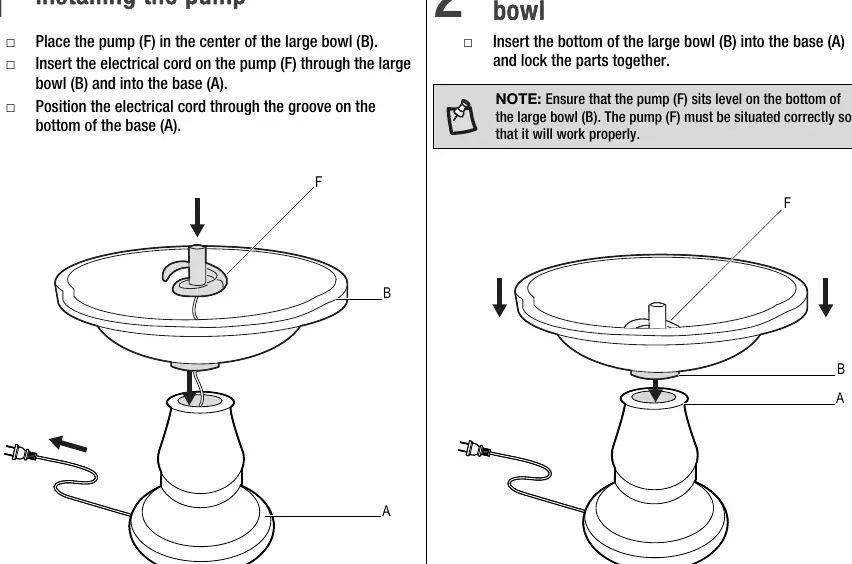

- Instalacja pompy: Umieść pompę (F) w środku dużej misy (B). Przeciągnij przewód elektryczny przez dużą misę do podstawy (A) i umieść go w rowku na spodzie podstawy.
- Łączenie podstawy i dużej misy: Włóż dno dużej misy (B) do podstawy (A) i zablokuj elementy. Upewnij się, że pompa stoi stabilnie na dnie misy.

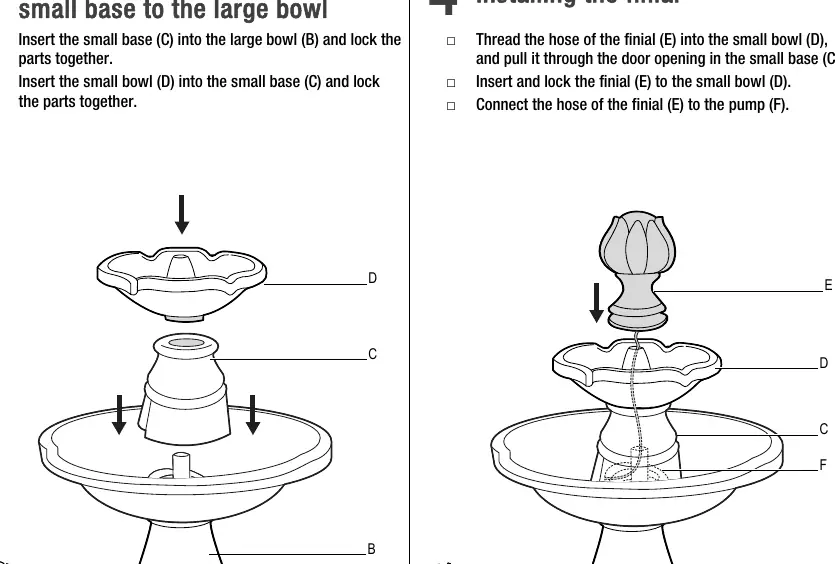

- Montaż małej misy i podstawy: Włóż małą podstawę (C) do dużej misy (B), a następnie małą misę (D) do małej podstawy (C). Zablokuj elementy.
- Instalacja finialu: Przeciągnij wąż finialu (E) przez małą misę (D) i otwór w małej podstawie (C). Zablokuj finial na małej misie i podłącz wąż do pompy (F).

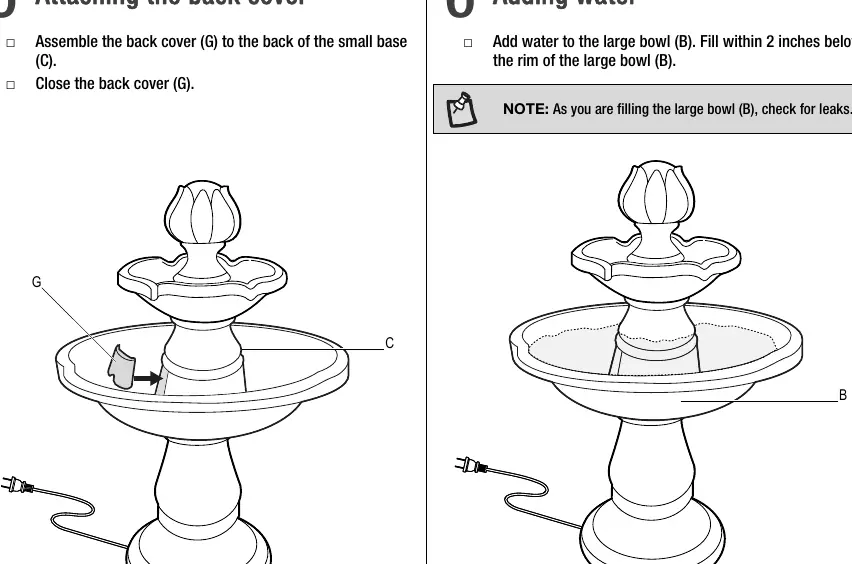

- Pokrywa tylna: Zamontuj pokrywę tylną (G) na tylnej części małej podstawy (C).
- Napełnianie wodą: Napełnij dużą misę (B) wodą do poziomu około 5 cm (2 cale) poniżej krawędzi. Podczas napełniania sprawdzaj, czy nie ma wycieków.
Uruchomienie i obsługa
Po zmontowaniu i napełnieniu wodą, podłącz przewód zasilający pompy do gniazda GFCI. Woda powinna zacząć płynąć po kilku chwilach. Pamiętaj o utworzeniu tzw. pętli ociekowej (drip loop), aby woda nie ściekała po przewodzie do gniazdka.
Konserwacja i czyszczenie
- Zima: Przechowuj fontannę wewnątrz pomieszczeń w okresie zimowym.
- Woda: Utrzymuj wodę w czystości, okresowo ją wymieniając.
- Czyszczenie: Czyść misę wilgotną szmatką oraz regularnie czyść dyszę wylotową pompy.
- Pompa: Upewnij się, że wąż pompy jest wolny od zanieczyszczeń, a pompa jest całkowicie zanurzona w wodzie.
Rozwiązywanie problemów
Jeśli woda nie płynie, sprawdź następujące kwestie:
- Czy wąż nie jest zagięty lub zgnieciony.
- Czy poziom wody w fontannie jest wystarczający.
- Czy pompa jest całkowicie zanurzona w wodzie.
- Czy fontanna stoi na wypoziomowanym podłożu.
- Czy w wężu wlotowym nie znajdują się zanieczyszczenia.
Informacje o producencie
Hampton Bay
Praktyczna pomoc
Typowe problemy
Brak przepływu wody
Sprawdź, czy wąż nie jest zagięty, uzupełnij poziom wody, upewnij się, że pompa jest całkowicie zanurzona i usuń ewentualne zanieczyszczenia z węża wlotowego.
Pompa nie działa
Odłącz i ponownie podłącz zasilanie pompy. Upewnij się, że używasz gniazda z uziemieniem GFCI.
Przed użyciem
- Zmontuj fontannę na miękkim podłożu (np. dywan, karton), aby uniknąć uszkodzeń.
- Upewnij się, że w pobliżu znajduje się gniazdo zasilania GFCI.
- Sprawdź, czy pompa jest poprawnie umieszczona na dnie misy.
- Utwórz pętlę ociekową na przewodzie zasilającym.
- Napełnij misę wodą do poziomu 2 cali poniżej krawędzi przed uruchomieniem.
Ilustracje i schematy
- Schemat części pokazuje kolejność montażu od podstawy (A) do finialu (E).
- Instrukcja montażu pompy wskazuje na konieczność poprowadzenia kabla przez otwór w podstawie.
Zgodność modelu
- Produkt przeznaczony wyłącznie do użytku zewnętrznego.
- Wymaga gniazda zasilania z zabezpieczeniem GFCI.
