Instrukcja obsługi lampy ściennej zewnętrznej Hampton Bay 1LT z fotokomórką
Szybki przewodnik po instalacji i obsłudze zewnętrznej lampy ściennej Hampton Bay 1LT. Dowiedz się, jak zamontować oprawę, podłączyć przewody, wymienić żarówkę i rozwiązać typowe problemy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Lampa ścienna Hampton Bay 1LT z fotokomórką to oprawa zewnętrzna z czujnikiem zmierzchu. Wymaga żarówki o mocy maksymalnej 100W. Montaż wymaga podłączenia przewodów do puszki elektrycznej i uszczelnienia płyty ściennej silikonem. str. 1, 2, 6
Najważniejsze czynności
- Montaż mechaniczny str. 4, 5
- Podłączenie elektryczne str. 6, 7
Pierwsze uruchomienie
- Włącz zasilanie na bezpiecznikach i przełącznik ścienny. str. 6
Problemy i rozwiązania
Lampa nie świeci
Sprawdź żarówkę, zasilanie, połączenia przewodów, przełącznik lub fotokomórkę.
str. 8Konserwacja i reset
- Czyść zewnętrzną powierzchnię lampy suchą lub lekko wilgotną szmatką. Nie używaj rozpuszczalników. str. 8
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Maksymalna moc żarówki | 100W | Maksymalna dopuszczalna moc żarówki żarowej. | str. 2, 4 |
Gdzie szukać w PDF
- Instrukcja montażu str. 4, 5
- Instrukcja instalacji elektrycznej str. 6, 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy zewnętrznej lampy ściennej Hampton Bay 1LT wyposażonej w fotokomórkę. Urządzenie posiada funkcję automatycznego włączania o zmierzchu i wyłączania o świcie, co zapewnia oszczędność energii i zwiększone bezpieczeństwo. Lampa jest przeznaczona do użytku zewnętrznego.
Wymagania techniczne i bezpieczeństwo
- Maksymalna moc żarówki: 100 W (żarówka żarowa) lub odpowiednik CFL. Nie przekraczać 100 W.
- Bezpieczeństwo: Przed rozpoczęciem instalacji lub demontażu starej oprawy należy bezwzględnie wyłączyć zasilanie na bezpiecznikach lub wyłączniku głównym.
- Konserwacja: Czyścić suchą lub lekko wilgotną szmatką. Nie używać rozpuszczalników ani środków ściernych.
Narzędzia wymagane do montażu
Do instalacji potrzebne będą: drabina, rękawice, okulary ochronne, ściągacz izolacji, śrubokręt płaski, śrubokręt krzyżakowy, taśma izolacyjna, obcinaczki do drutu oraz uszczelniacz silikonowy do zastosowań zewnętrznych.
Montaż i instalacja
- Rozpakuj wszystkie elementy i ułóż je na czystej powierzchni.
- Zamontuj poprzeczkę (Cross Bar) do puszki elektrycznej (Outlet Box) za pomocą śrub.
- Podłącz przewody:
- Przewód uziemiający lampy do śruby uziemiającej na poprzeczce, a następnie do przewodu uziemiającego z puszki.
- Biały przewód lampy do białego przewodu (neutralnego) z puszki.
- Czarny przewód lampy do czarnego przewodu (pod napięciem) z puszki.
- Zabezpiecz połączenia za pomocą złączy przewodów i taśmy izolacyjnej.
- Zamontuj korpus lampy na ścianie, używając śrub montażowych i nakrętek blokujących.
- Uszczelnij górne 3/4 obwodu płyty ściennej silikonem, pozostawiając dolną 1/4 bez uszczelnienia, aby umożliwić odpływ wody.
Testowanie fotokomórki
Jeśli instalacja odbywa się w dzień, lampa nie zaświeci się automatycznie. Aby przetestować działanie, należy zakryć fotokomórkę taśmą izolacyjną lub dłonią – światło powinno się zapalić.
Rozwiązywanie problemów
Jeśli lampa nie świeci, sprawdź: czy żarówka nie jest spalona, czy zasilanie jest włączone, czy połączenia przewodów są poprawne, czy przełącznik ścienny działa oraz czy fotokomórka nie jest zasłonięta w nocy lub oświetlona w dzień.
Informacje o producencie
Hampton Bay
Praktyczna pomoc
Typowe problemy
Lampa nie świeci
Sprawdź żarówkę, zasilanie, połączenia przewodów, przełącznik ścienny lub fotokomórkę (jeśli jest dzień, zakryj ją taśmą, aby sprawdzić, czy lampa się zapali).
Wybijanie bezpiecznika przy włączaniu
Sprawdź, czy przewody nie są zwarte lub czy przewód zasilający nie jest uziemiony.
Przed użyciem
- Wyłącz zasilanie na bezpiecznikach.
- Przygotuj narzędzia: śrubokręty, ściągacz izolacji, taśmę izolacyjną, silikon.
- Upewnij się, że używasz żarówki o mocy max 100W.
- Sprawdź, czy masz dostęp do puszki elektrycznej w ścianie.
Ilustracje i schematy

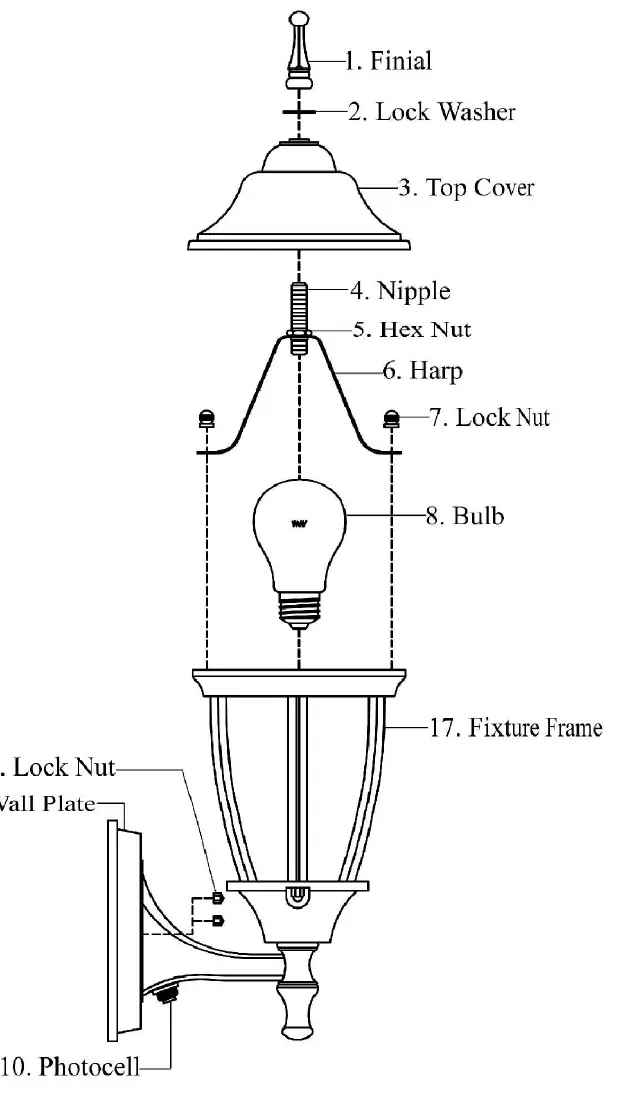

- Schemat montażu pokazuje kolejność nakładania elementów: finial, podkładka, pokrywa, nypel, nakrętka, harfa, żarówka, rama lampy.

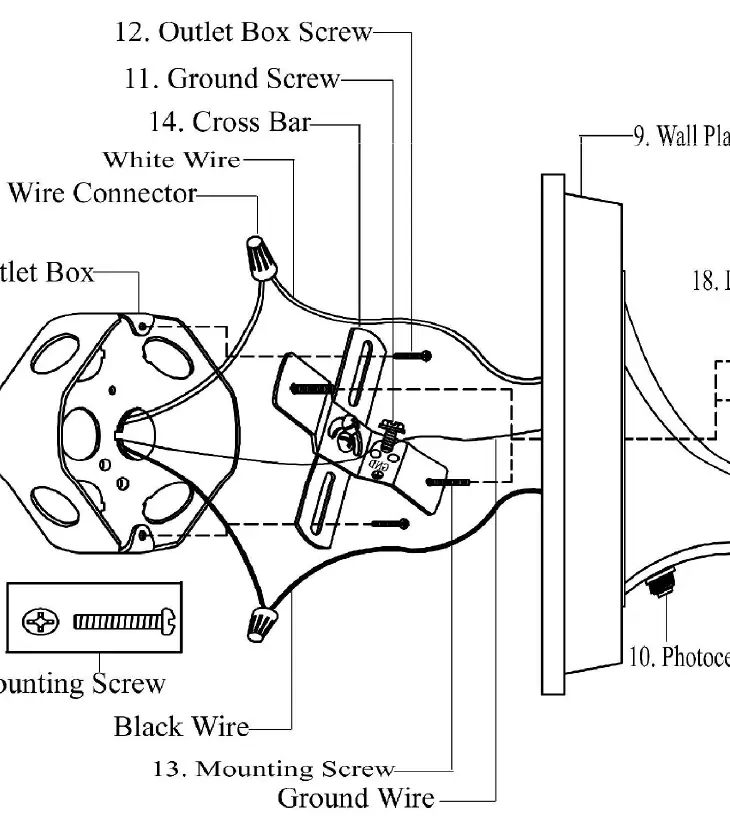

- Schemat instalacji elektrycznej pokazuje połączenie przewodów uziemiających, neutralnych (białych) i fazowych (czarnych) w puszce elektrycznej.
Zgodność modelu
- Przeznaczona do użytku zewnętrznego.
- Wymaga standardowej puszki elektrycznej (Outlet Box).
