Oświetlenie / Oprawy
Instrukcja obsługi lampy ściennej Hampton Bay Solomone 2-Light Vanity Fixture
Instrukcja obsługi i montażu lampy ściennej Hampton Bay Solomone 2-Light Vanity Fixture (model CP2563). Przewodnik zawiera kroki instalacji, schemat podłączenia elektrycznego, parametry techniczne oraz wskazówki dotyczące konserwacji.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera wytyczne dotyczące bezpiecznego montażu, podłączenia elektrycznego oraz konserwacji lampy ściennej Hampton Bay Solomone. Lampa obsługuje dwie żarówki o mocy do 60W (żarowe) lub 13W (CFL). str. 2, 5
Najważniejsze czynności
- Montaż wspornika str. 5
- Podłączenie elektryczne str. 5
Pierwsze uruchomienie
- Włącz zasilanie w skrzynce bezpieczników i użyj przełącznika ściennego. str. 6
Problemy i rozwiązania
Żarówka nie świeci
Sprawdź żarówkę, zasilanie, połączenia przewodów i bezpiecznik.
str. 6Konserwacja i reset
- Czyść lampę miękką, suchą szmatką. Nie używaj środków chemicznych. str. 6
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc żarówki | 60W (żarowa) / 13W (CFL) | Maksymalna moc żarówki | str. 5 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Instalacja str. 5
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i bezpiecznego użytkowania lampy ściennej Hampton Bay Solomone 2-Light Vanity Fixture (model CP2563). Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników. Lampa może być instalowana kloszami skierowanymi do góry lub do dołu.
Przygotowanie do instalacji

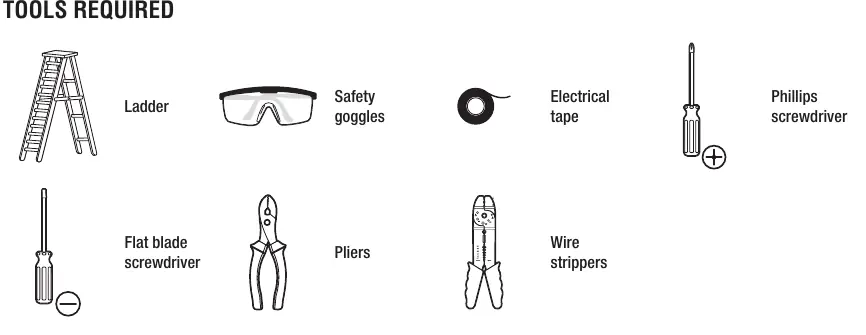

Przed rozpoczęciem montażu upewnij się, że posiadasz wszystkie niezbędne narzędzia:
- Drabina
- Okulary ochronne
- Taśma izolacyjna
- Śrubokręt krzyżakowy i płaski
- Kombinerki
- Ściągacz izolacji
Sprawdź również, czy zestaw zawiera wszystkie elementy: wspornik montażowy, śruby montażowe oraz nakrętki przewodów.
Instalacja krok po kroku

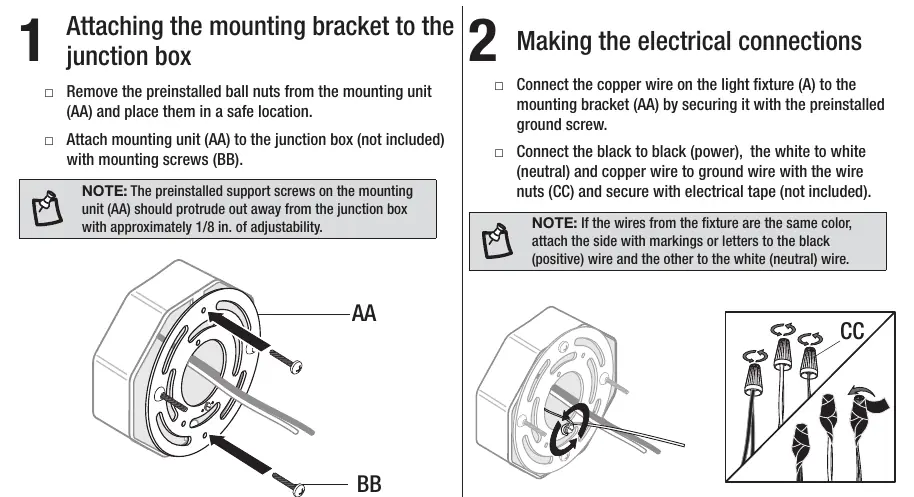

- Montaż wspornika: Odkręć nakrętki kulowe od wspornika montażowego (AA) i przykręć wspornik do puszki przyłączeniowej za pomocą śrub (BB). Upewnij się, że śruby wspornika wystają na odpowiednią długość.
- Podłączenie elektryczne: Połącz przewody zgodnie z kolorami: czarny z czarnym (zasilanie), biały z białym (neutralny) oraz miedziany z uziemieniem. Zabezpiecz połączenia nakrętkami (CC) i taśmą izolacyjną.

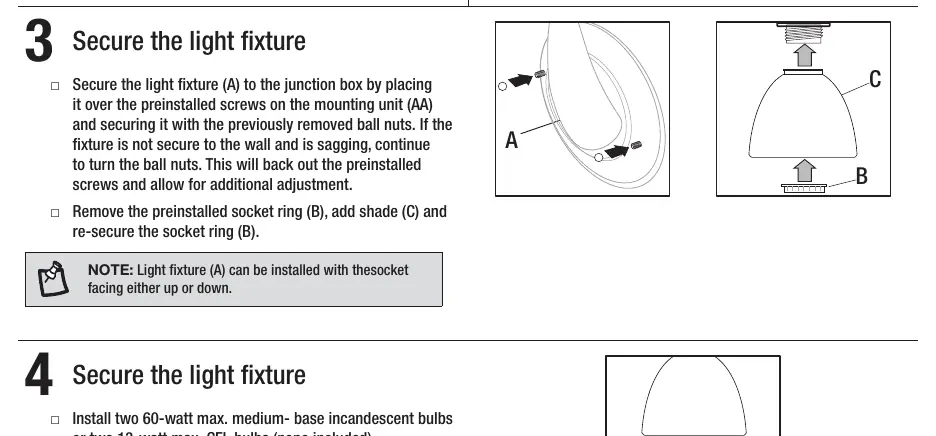

- Mocowanie lampy: Umieść lampę (A) na śrubach wspornika i zabezpiecz nakrętkami kulowymi.
- Montaż kloszy: Zdejmij pierścienie gniazd (B), nałóż klosze (C) i ponownie zabezpiecz pierścieniami.
- Instalacja żarówek: Wkręć dwie żarówki (maks. 60W żarowe lub 13W CFL).
Obsługa i konserwacja
Lampa uruchamiana jest za pomocą standardowego przełącznika ściennego. Do czyszczenia oprawy używaj wyłącznie miękkiej, suchej szmatki. Nie stosuj środków chemicznych, rozpuszczalników ani żrących detergentów, ponieważ mogą one uszkodzić wykończenie.
Rozwiązywanie problemów
Jeśli lampa nie działa, sprawdź:
- Czy żarówka nie jest spalona.
- Czy zasilanie jest włączone w skrzynce bezpieczników.
- Czy połączenia przewodów są poprawne i bezpieczne.
Informacje o producencie
Hampton Bay
Praktyczna pomoc
Typowe problemy
Żarówka nie świeci
Sprawdź, czy żarówka nie jest spalona, czy zasilanie jest włączone, czy przewody są poprawnie podłączone lub czy bezpiecznik jest włączony.
Wybijanie bezpiecznika przy włączaniu
Sprawdź, czy przewody nie są skrzyżowane lub czy przewód zasilający nie jest uziemiony.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników przed rozpoczęciem prac.
- Sprawdź izolację przewodów pod kątem uszkodzeń powstałych w transporcie.
- Przygotuj narzędzia: drabina, okulary ochronne, taśma izolacyjna, śrubokręty, kombinerki, ściągacz izolacji.
- Upewnij się, że masz odpowiednie żarówki (maks. 60W żarowe lub 13W CFL).
Ilustracje i schematy
- Schemat montażu wspornika do puszki przyłączeniowej.
- Schemat podłączenia przewodów elektrycznych (czarny-czarny, biały-biały, miedź-uziemienie).
Zgodność modelu
- Lampa przeznaczona do montażu ściennego.
- Wymaga standardowej puszki przyłączeniowej.
Autor opracowania
Piotr Nowak
Analityk dokumentacji PDF
Opracowuje instrukcje obsługi pod kątem przejrzystości, bezpieczeństwa i szybkiego odnalezienia informacji potrzebnych przed użyciem produktu.
