Instrukcja montażu stolika bocznego Homcom 838-130
Kompletny przewodnik montażu stolika bocznego Homcom 838-130. Instrukcja zawiera listę części, wskazówki dotyczące użycia złączy mimośrodowych oraz montażu zabezpieczenia przed przewróceniem.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera szczegółowy przewodnik montażu stolika bocznego Homcom 838-130, w tym listę części, instrukcję obsługi złączy mimośrodowych oraz montaż zabezpieczenia przed przewróceniem. str. 1, 4, 5, 6
Najważniejsze czynności
- Montaż złączy mimośrodowych str. 2
- Montaż zabezpieczenia przed przewróceniem str. 3
Problemy i rozwiązania
Złącze mimośrodowe nie trzyma
Upewnij się, że trzpień jest wkręcony na odpowiednią głębokość i złącze jest w poprawnej pozycji.
str. 2Gdzie szukać w PDF
- Instrukcja złączy mimośrodowych str. 2
- Lista części str. 4
- Kroki montażu str. 5, 6, 7, 8
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcję montażu stolika bocznego Homcom 838-130. Instrukcja obejmuje listę części, zasady poprawnego montażu złączy mimośrodowych oraz procedurę instalacji zabezpieczenia przed przewróceniem mebla.
Zanim rozpoczniesz montaż
Przed przystąpieniem do składania mebla upewnij się, że posiadasz wszystkie elementy wymienione na liście części (strona 4). Przygotuj czyste i równe podłoże, aby uniknąć zarysowań powierzchni. Do montażu zaleca się użycie śrubokręta.
Wskazówki dotyczące złączy mimośrodowych
Poprawny montaż złączy mimośrodowych (Cam Lock i Quickfit) jest kluczowy dla stabilności mebla:
- Wkręć trzpień (Quickfit) do panelu, uważając, aby nie dokręcić go zbyt mocno ani zbyt słabo.
- Upewnij się, że złącze mimośrodowe (Cam Lock) jest ustawione w poprawnej pozycji przed włożeniem trzpienia.
- Głowica trzpienia powinna znajdować się w centrum złącza mimośrodowego po połączeniu paneli.
- Dokręcaj złącze zgodnie z ruchem wskazówek zegara.
Instrukcja montażu krok po kroku
Montaż składa się z 9 etapów:
- Krok 1: Montaż szuflady. Połącz panele szuflady (7, 8, 9, 10, 11) za pomocą śrub i złączy.
- Krok 2-3: Montaż ramy bocznej. Przygotuj panele boczne (1, 2) i zamontuj trzpienie oraz kołki.
- Krok 4-5: Łączenie konstrukcji. Połącz panele konstrukcyjne (4, 5, 6) z ramą boczną.
- Krok 6-7: Montaż blatu i wykończenie. Zamontuj blat (3) oraz szufladę.
- Krok 8-9: Zabezpieczenie przed przewróceniem. Zamontuj pasek zabezpieczający do ściany, jeśli jest to wymagane.
Zabezpieczenie przed przewróceniem

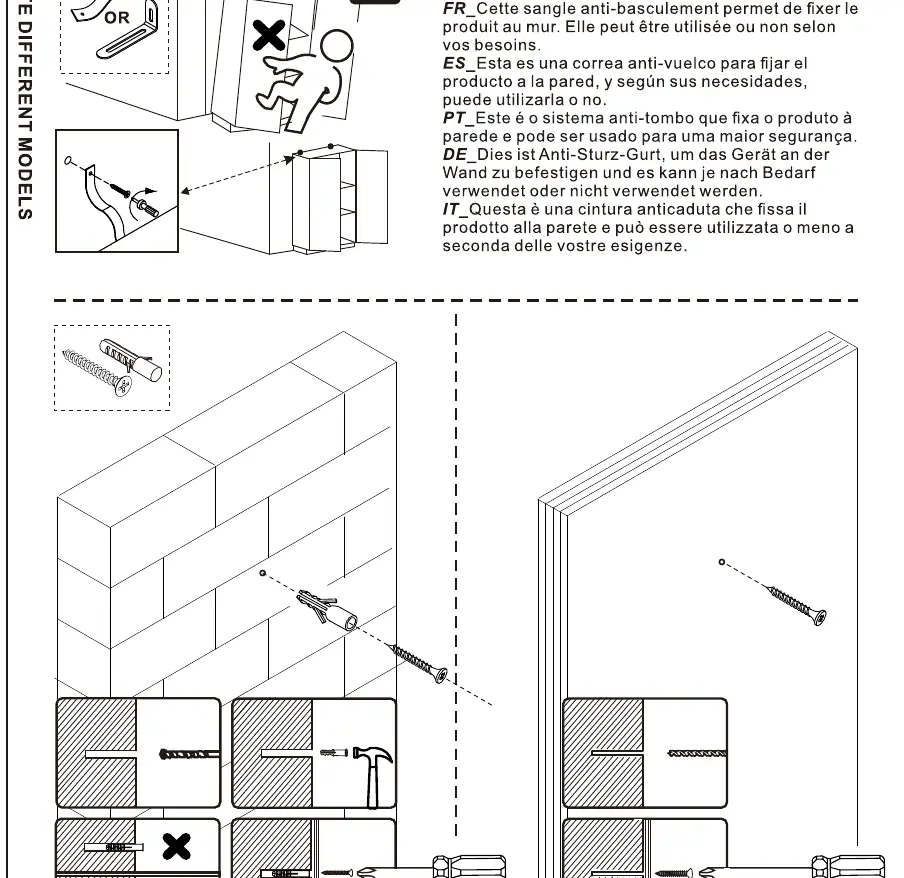

Instrukcja zawiera opcjonalny system zabezpieczający przed przewróceniem (anti-dumping belt). W przypadku montażu do ściany litej użyj kołków rozporowych. W przypadku ściany drewnianej użyj wyłącznie wkrętów samogwintujących. Nie dokręcaj śrub zbyt mocno.
Informacje o producencie
HOMCOM
Praktyczna pomoc
Typowe problemy
Złącze mimośrodowe nie trzyma lub panel jest luźny
Sprawdź, czy trzpień (Quickfit) jest wkręcony na odpowiednią głębokość i czy złącze mimośrodowe (Cam Lock) zostało dokręcone zgodnie z ruchem wskazówek zegara.
Trudności z wkręceniem śrub w ścianę
Upewnij się, że używasz odpowiedniego rodzaju mocowania do typu ściany (kołki rozporowe do ścian litych, wkręty do drewna do ścian drewnianych).
Przed użyciem
- Sprawdź zawartość opakowania zgodnie z listą części na stronie 4.
- Przygotuj śrubokręt.
- Upewnij się, że masz wystarczająco dużo miejsca na montaż.
- Zidentyfikuj wszystkie panele oznaczone numerami 1-11.
Ilustracje i schematy
- Strona 2: Instrukcja poprawnego użycia złączy mimośrodowych.
- Strona 3: Instrukcja montażu zabezpieczenia przed przewróceniem.
- Strona 4: Wykaz części (A-J) oraz paneli (1-11).
- Strony 5-9: Szczegółowe kroki montażu 1-9.
Zgodność modelu
- Zabezpieczenie przed przewróceniem należy dostosować do rodzaju ściany (ściana lita vs drewniana).
