Instrukcja obsługi szafki na buty Homcom 02-0622 / 02-0623

Najważniejsze informacje

Instrukcja dotyczy montażu szafki na buty o numerach modeli 02-0622 oraz 02-0623. Szacowany czas montażu wynosi około 60 minut. Zaleca się montaż w dwie osoby. Do pracy wymagany jest śrubokręt (opcjonalnie wkrętarka).

Wskazówki dotyczące okuć

Przed przystąpieniem do montażu zapoznaj się z poprawnym sposobem użycia okuć:

• Quickfit: Wkręcaj złącze typu quickfit, aż kołnierz zrówna się z powierzchnią płyty. Nie dokręcaj zbyt mocno ani zbyt słabo.
• Cam lock (mimośród): Upewnij się, że pozycja początkowa jest poprawna przed włożeniem złącza. Głowica złącza quickfit powinna znajdować się na środku mimośrodu, gdy panele są połączone. Dokręcaj zgodnie z ruchem wskazówek zegara.

Instrukcja montażu krok po kroku

Montaż składa się z 8 głównych etapów:

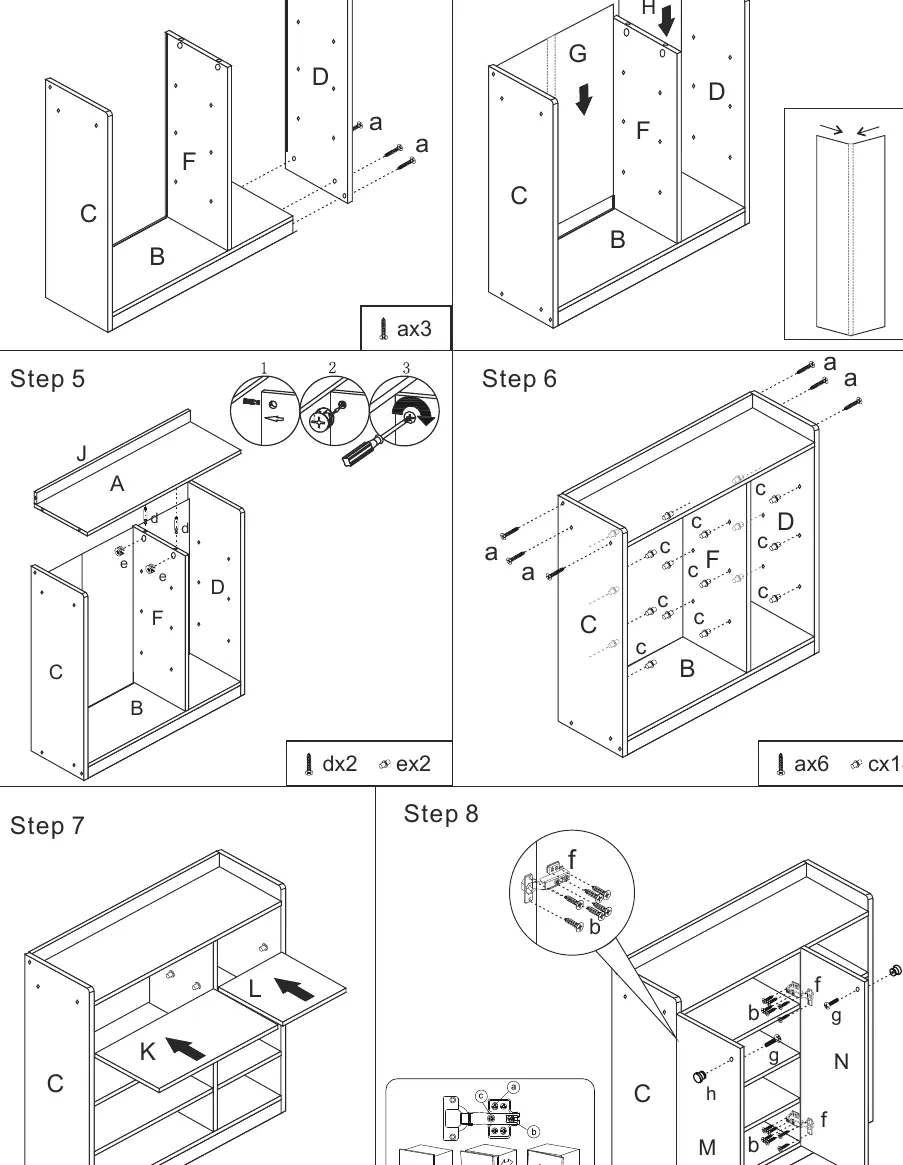

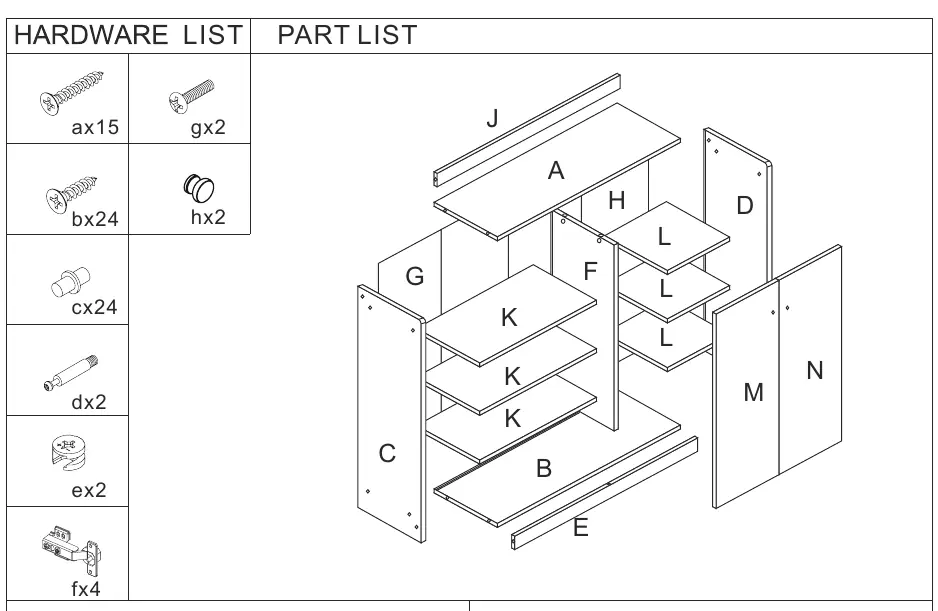

1. Krok 1-2: Połącz panele B, E, F oraz C zgodnie z rysunkiem technicznym, używając śrub typu 'a'.
2. Krok 3-4: Zamontuj panele C, D, F oraz G. Upewnij się, że elementy są ustawione zgodnie z oznaczeniami literowymi.
3. Krok 5: Zamontuj górny panel A oraz panel J, używając złączy 'd' i 'e'.
4. Krok 6: Przykręć tylne panele za pomocą śrub 'a' i 'c'.
5. Krok 7: Wsuń półki K oraz L w odpowiednie miejsca.
6. Krok 8: Zamontuj zawiasy 'f' do drzwiczek M i N, a następnie przymocuj je do korpusu szafki za pomocą śrub 'b' i 'g'.

Regulacja zawiasów

Jeśli drzwiczki nie są wyrównane, skorzystaj z regulacji zawiasów:

• Regulacja pionowa: Poluzuj śruby mocujące zawias do korpusu, przesuń drzwiczki w górę lub w dół, a następnie dokręć śruby.
• Regulacja odstępu: Obracaj śrubę regulacyjną zgodnie lub przeciwnie do ruchu wskazówek zegara, aby dostosować szczelinę między drzwiczkami a ramą.
• Regulacja boczna: Obracaj śrubę regulacyjną, aby przesunąć drzwiczki na boki.
