Instrukcja montażu regału na media HOMCOM 16-Shelf
Pobierz instrukcję montażu regału na media HOMCOM 16-Shelf (836-602V00). Znajdziesz tu szczegółowe kroki instalacji, listę części oraz ważne wskazówki dotyczące bezpieczeństwa i montażu mebla.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu regału na media HOMCOM 16-Shelf (model 836-602V00). Przed przystąpieniem do pracy należy dokładnie zapoznać się z wytycznymi dotyczącymi bezpieczeństwa. Mebel przeznaczony jest wyłącznie do użytku wewnątrz pomieszczeń. Ze względu na ryzyko przewrócenia, konieczne jest użycie dołączonego zestawu zabezpieczającego do montażu na ścianie.
Zawartość zestawu i przygotowanie
Przed rozpoczęciem montażu upewnij się, że posiadasz wszystkie elementy wymienione w instrukcji. Zestaw zawiera panele drewniane (oznaczone numerami 1-11) oraz komplet okuć (śruby, kołki, mimośrody, zawiasy). Zaleca się montaż na przestronnej, czystej powierzchni, aby uniknąć zarysowań. Warto założyć rękawice ochronne, aby chronić dłonie przed ostrymi krawędziami elementów.
Instrukcja montażu krok po kroku
Montaż składa się z 10 głównych etapów:
- Przygotowanie paneli: Wkręć trzpienie mimośrodów (A1) w odpowiednie otwory w panelach zgodnie z rysunkami.
- Łączenie elementów: Użyj kołków drewnianych (C) oraz śrub (D) do połączenia paneli bocznych i środkowych.
- Zastosowanie mimośrodów: Podczas łączenia paneli upewnij się, że główka mimośrodu (A2) jest prawidłowo osadzona i dokręcona zgodnie z ruchem wskazówek zegara.
- Montaż półek: Po złożeniu korpusu, zamontuj wsporniki półek (E) w otworach na odpowiedniej wysokości, a następnie umieść półki (10).
- Wykończenie: Przybij tylne ścianki (11) za pomocą gwoździ lub wkrętów (L) i kątowników (F).
Bezpieczeństwo i konserwacja
Aby zapewnić długotrwałe i bezpieczne użytkowanie mebla, przestrzegaj poniższych zasad:
- Zabezpieczenie przed przewróceniem: Zawsze instaluj dołączone zabezpieczenie (G) do ściany. Jest to kluczowe dla bezpieczeństwa, szczególnie w domach z dziećmi.
- Użytkowanie: Nie pozwalaj dzieciom wspinać się na regał ani wieszać na półkach. Najcięższe przedmioty umieszczaj na najniższych półkach.
- Konserwacja: Regularnie sprawdzaj dokręcenie śrub. W przypadku rozlania płynów, natychmiast wytrzyj powierzchnię suchą szmatką.
- Ostrzeżenie: Produkt nie jest przeznaczony dla dzieci poniżej 3 roku życia. Małe elementy (śruby, kołki) mogą stwarzać ryzyko zadławienia.
Informacje o producencie
HOMCOM
Praktyczna pomoc
Typowe problemy
Mebel jest niestabilny lub chwieje się
Upewnij się, że regał stoi na równym podłożu. Sprawdź, czy wszystkie śruby i mimośrody są mocno dokręcone.
Ryzyko przewrócenia mebla
Koniecznie zainstaluj dołączony zestaw zabezpieczający (G) do ściany zgodnie z instrukcją na stronie 16.
Trudności z dopasowaniem mimośrodów
Upewnij się, że trzpień mimośrodu jest wkręcony prosto, a główka mimośrodu jest skierowana otworem w stronę trzpienia przed połączeniem paneli.
Przed użyciem
- Sprawdź zawartość opakowania zgodnie z listą części na stronie 8.
- Przygotuj śrubokręt krzyżakowy.
- Zapewnij sobie wystarczająco dużo miejsca na podłodze.
- Załóż rękawice ochronne.
- Zidentyfikuj wszystkie panele (1-11) przed rozpoczęciem montażu.
Parametry w praktyce
- Mimośrody (A1/A2)
- Główny system łączenia paneli meblowych; wymagają dokręcenia zgodnie z ruchem wskazówek zegara.
Ilustracje i schematy

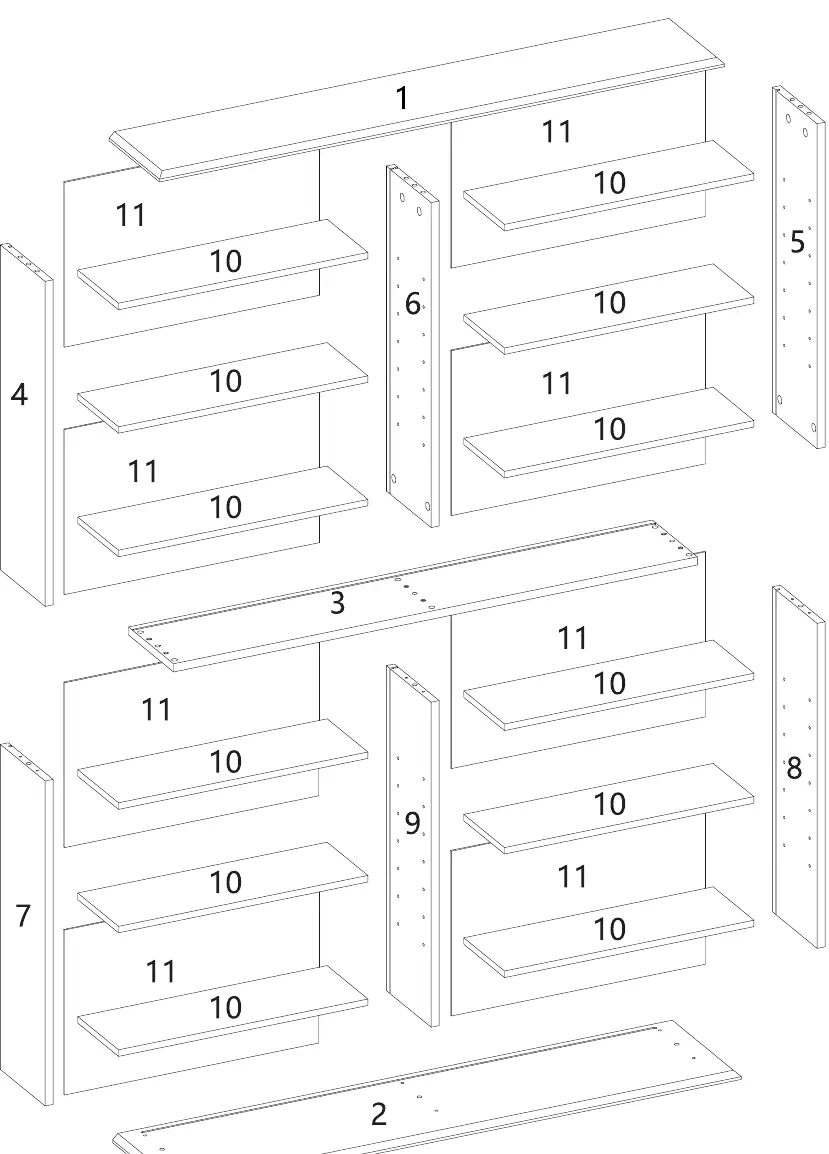

- Strona 7: Schemat rozłożenia wszystkich paneli (1-11).
- Strona 9: Wykaz wszystkich okuć (śruby, kołki, mimośrody, zawiasy).

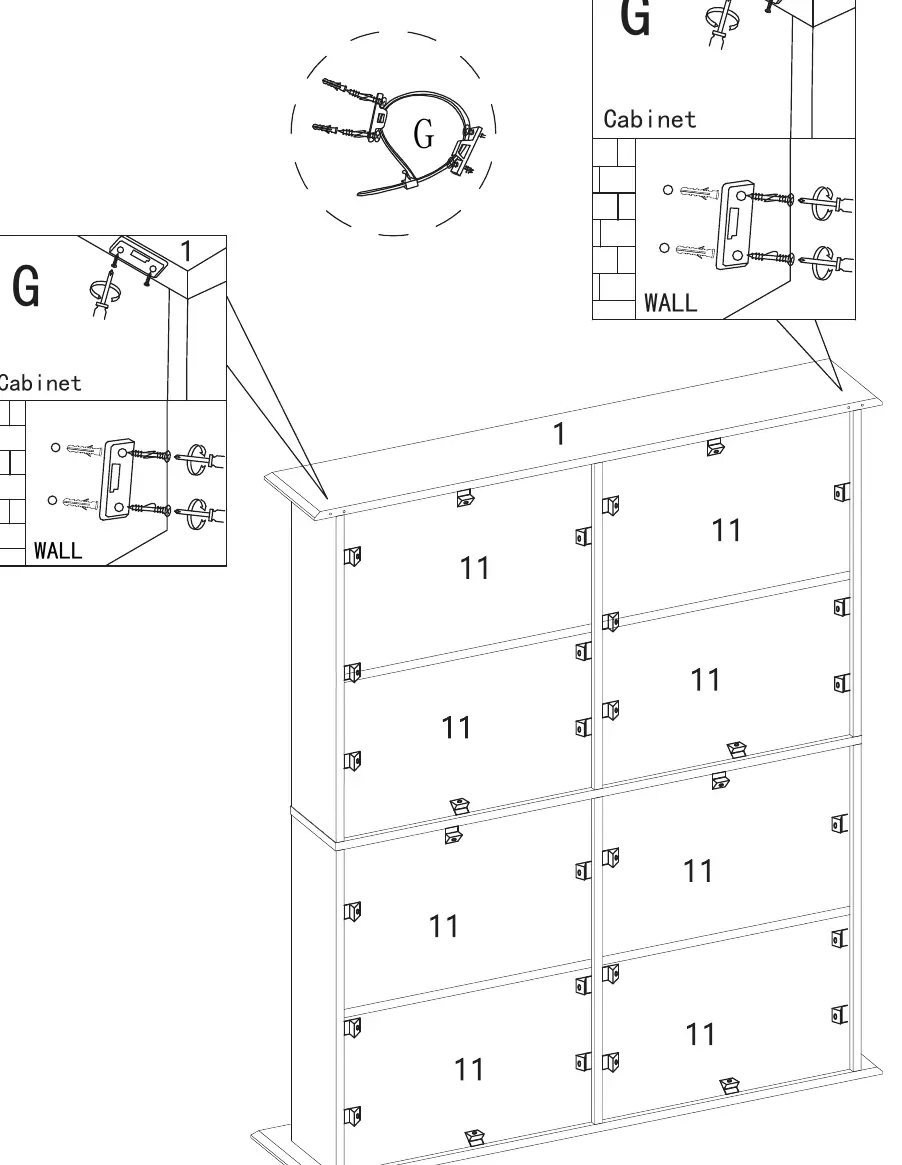

- Strona 16: Instrukcja montażu zabezpieczenia przed przewróceniem (G) do ściany.
Zgodność modelu
- Produkt przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.
- Wymaga montażu do ściany w celu zapewnienia stabilności.
