Instrukcja obsługi wkładu kominkowego elektrycznego HOMCOM Apollo 18C
Szybki przewodnik po instrukcji obsługi wkładu kominkowego elektrycznego HOMCOM Apollo 18C. Znajdziesz tu informacje o montażu, bezpiecznym użytkowaniu, obsłudze, konserwacji oraz rozwiązywaniu problemów.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wkład kominkowy HOMCOM Apollo 18C obsługuje się za pomocą dwóch przełączników na panelu: POWER (zasilanie główne/efekt płomienia) oraz HEATER (włączenie grzania). str. 5
Najważniejsze czynności
- Montaż listew metalowych str. 4
- Instalacja wkładu w obudowie str. 4
- Czyszczenie wentylatora/grzejnika str. 8
Pierwsze uruchomienie
- Podłącz urządzenie bezpośrednio do uziemionego gniazdka 120V. str. 2, 3
- Użyj przełącznika POWER, aby włączyć efekt płomienia. str. 5
Problemy i rozwiązania
Brak zasilania
Sprawdź, czy urządzenie jest podłączone do gniazdka 120V.
str. 7
Grzejnik nie działa
Wyłącz urządzenie, odłącz od prądu na 10 minut, a następnie włącz ponownie.
str. 7Konserwacja i reset
- Reset zabezpieczenia termicznego: odłącz zasilanie na 10 minut. str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 120V~ | Zasilanie | str. 3 |
| Moc | 1400W | Pobór mocy | str. 3 |
Gdzie szukać w PDF
- Instrukcje bezpieczeństwa str. 2
- Instrukcja montażu str. 4
- Instrukcja obsługi str. 5
- Lista części str. 6
- Rozwiązywanie problemów str. 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wkład kominkowy elektryczny HOMCOM Apollo 18C jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń. Przed instalacją i użyciem należy bezwzględnie zapoznać się z zasadami bezpieczeństwa. Urządzenie musi być podłączone do uziemionego gniazdka elektrycznego. Nie należy używać przedłużaczy ani listew zasilających. Ze względów bezpieczeństwa należy zachować co najmniej 0,9 m (3 stopy) odstępu od materiałów łatwopalnych, takich jak meble, zasłony czy pościel.
Montaż
Do montażu wymagany jest śrubokręt krzyżakowy (brak w zestawie). Zestaw zawiera elementy montażowe (śruby AA, BB, CC, DD).
- Montaż listew metalowych: Przymocuj listwy metalowe do obudowy wkładu za pomocą dostarczonych śrub.
- Instalacja wkładu: Wsuń wkład kominkowy w przygotowane miejsce w obudowie i zabezpiecz go śrubami zgodnie z rysunkiem montażowym.
Obsługa

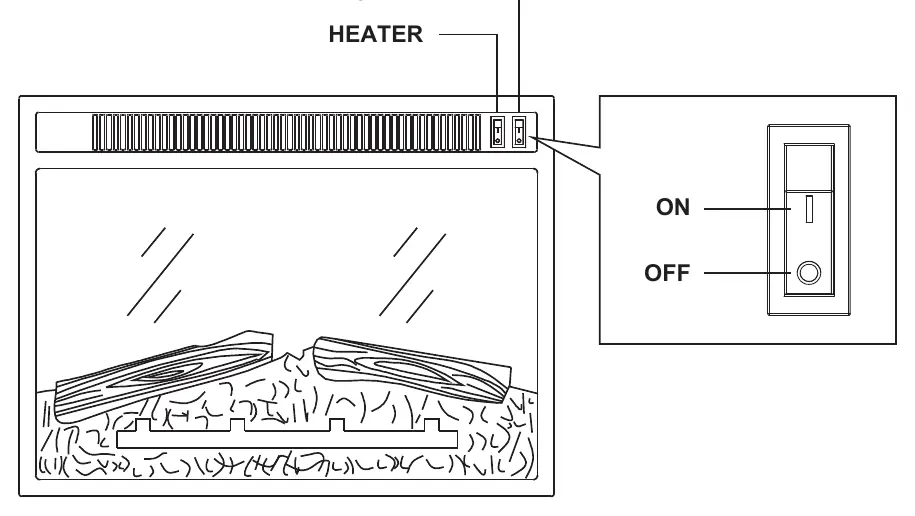

Panel sterowania znajduje się w górnej części urządzenia:
- POWER (Zasilanie): Włącza zasilanie główne i tryb czuwania (efekt płomienia).
- HEATER (Grzejnik): Włącza funkcję grzania i wentylator.
Urządzenie posiada zabezpieczenie termiczne. Jeśli temperatura wewnętrzna osiągnie 85±2°C, kominek wyłączy się automatycznie. Aby zresetować zabezpieczenie, należy odłączyć zasilanie na 10 minut.
Konserwacja i czyszczenie
Przed przystąpieniem do czyszczenia należy wyłączyć urządzenie i odłączyć je od zasilania. Zaleca się okresowe odkurzanie otworów wentylacyjnych, aby zapobiec gromadzeniu się kurzu. Do czyszczenia obudowy używać wilgotnej szmatki; nie stosować środków ściernych.
Rozwiązywanie problemów
- Brak zasilania: Sprawdź, czy wtyczka jest poprawnie włożona do gniazdka 120V.
- Brak efektu płomienia: Sprawdź, czy "spinner" (element obrotowy) jest poprawnie zamontowany z tyłu urządzenia.
- Grzejnik nie działa: Upewnij się, że przełącznik grzania jest w pozycji "ON". Jeśli problem trwa, odłącz urządzenie na 10 minut w celu resetu.
- Nietypowe dźwięki: Dźwięk wentylatora jest normalny. Jeśli dźwięk jest nietypowy, sprawdź, czy śruby mocujące silnik płomienia są dokręcone.
Dane techniczne
- Napięcie: 120V~
- Częstotliwość: 60Hz
- Moc: 1400W
- Wymiary: 45,7 x 12,8 x 43,5 cm
- Waga netto: 5,7 kg
Informacje o producencie
HOMCOM
Praktyczna pomoc
Typowe problemy
Brak zasilania
Sprawdź, czy urządzenie jest podłączone do standardowego gniazdka 120V.
Światło zasilania świeci, ale brak efektu płomienia
Sprawdź, czy element obrotowy (spinner) z tyłu urządzenia jest poprawnie zamontowany i czy silnik działa.
Grzejnik nie działa mimo włączonych przełączników
Wyłącz urządzenie, odłącz od zasilania na 10 minut, a następnie podłącz ponownie.
Nietypowe dźwięki
Sprawdź, czy śruby mocujące silnik płomienia są dokręcone. Dźwięk wentylatora jest normalny.
Przed użyciem
- Sprawdź, czy przewód zasilający nie jest uszkodzony.
- Upewnij się, że gniazdko jest uziemione.
- Zachowaj 0,9 m odstępu od materiałów łatwopalnych.
- Nie używaj przedłużaczy.
- Upewnij się, że otwory wentylacyjne nie są zablokowane.
Ilustracje i schematy

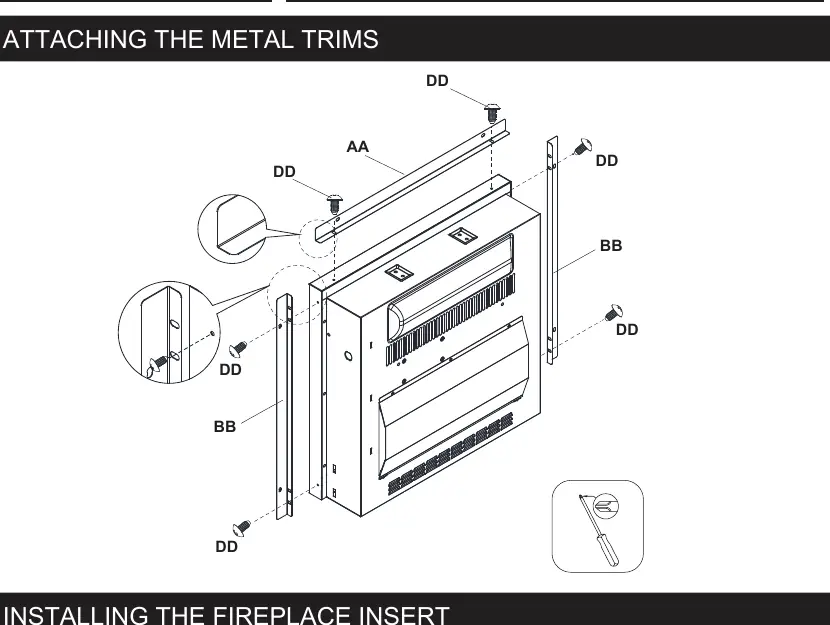

- Schemat montażu pokazuje sposób mocowania listew metalowych (AA, BB) za pomocą śrub (DD).

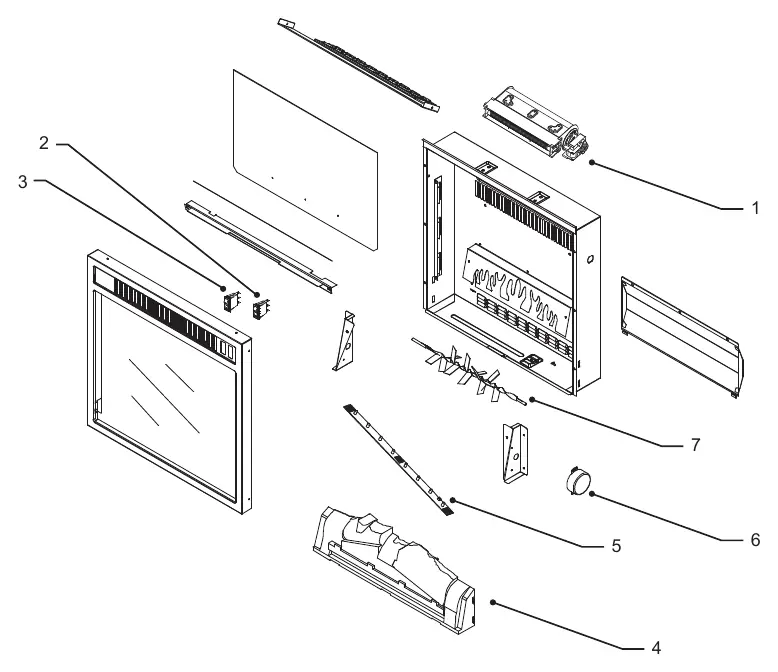

- Rysunek części zamiennych (exploded view) ułatwia identyfikację komponentów wewnętrznych.
- Schemat podłączenia wtyczki pokazuje prawidłowe uziemienie w gniazdku.
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.
- Nie używać w łazienkach, pralniach ani miejscach narażonych na wilgoć.
- Nie używać jako wolnostojącego kominka (wymaga montażu).
