Instrukcja obsługi kinkietu Home Decorators Collection HD7839C
Szybki przewodnik po instalacji i obsłudze kinkietu Home Decorators Collection HD7839C. Dowiedz się, jak bezpiecznie zamontować lampę, podłączyć przewody i dbać o klosz Tiffany.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Przed przystąpieniem do instalacji kinkietu Home Decorators Collection HD7839C należy dokładnie zapoznać się z instrukcją bezpieczeństwa. Produkt wymaga żarówki z gwintem średnim (E26) o maksymalnej mocy 60W (typ A) lub żarówki LED o maksymalnej mocy 9W (sprzedawane oddzielnie). W przypadku pytań lub brakujących części prosimy o kontakt z obsługą klienta pod numerem 1-800-986-3460.
Przygotowanie do instalacji
Przed rozpoczęciem pracy upewnij się, że posiadasz niezbędne narzędzia: śrubokręt krzyżakowy, kombinerki, okulary ochronne oraz taśmę izolacyjną. Sprawdź izolację przewodów pod kątem uszkodzeń. Zabezpiecz miejsce pracy, przykrywając odpływy w pobliżu, aby uniknąć zgubienia drobnych elementów montażowych.
Instalacja krok po kroku

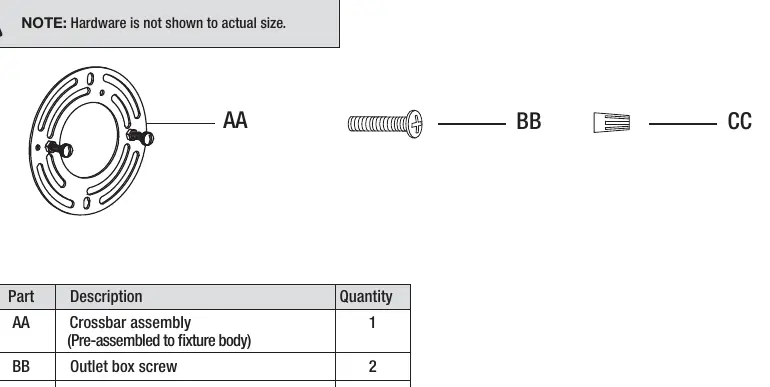

- Przygotowanie wspornika: Odkręć ozdobne nakrętki (mounting balls) od korpusu lampy i zdejmij wspornik montażowy (crossbar assembly).

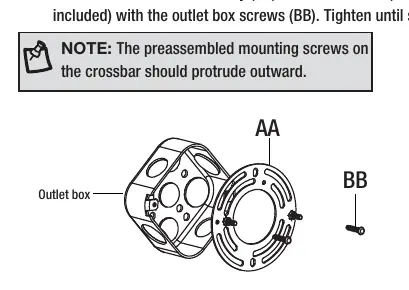

- Montaż wspornika: Przymocuj wspornik do puszki elektrycznej za pomocą dołączonych śrub. Upewnij się, że śruby montażowe wystają na zewnątrz.
- Dopasowanie: Sprawdź dopasowanie korpusu lampy do wspornika. W razie potrzeby wyreguluj długość śrub montażowych na wsporniku.
- Podłączenie elektryczne: Podłącz przewód uziemiający do zielonej śruby na wsporniku. Połącz przewód uziemiający lampy z przewodem uziemiającym instalacji za pomocą złączki. Następnie połącz przewody zasilające (biały z białym, czarny/czerwony z czarnym) za pomocą złączek. Zabezpiecz połączenia taśmą izolacyjną i umieść przewody w puszce.
- Mocowanie lampy: Zamocuj korpus lampy do wspornika za pomocą wcześniej odkręconych nakrętek ozdobnych.
- Montaż klosza: Zdejmij nakrętki blokujące z korpusu, nałóż klosz na śruby i zabezpiecz go nakrętkami, dokręcając ręcznie.
- Instalacja żarówki: Wkręć odpowiednią żarówkę zgodnie z oznaczeniami na oprawie.
Czyszczenie i konserwacja
Do czyszczenia używaj wyłącznie suchej, miękkiej szmatki. Nie stosuj środków chemicznych, rozpuszczalników ani materiałów ściernych. Klosze typu Tiffany mogą posiadać warstwę ochronną oleju – w razie nadmiaru oleju przetrzyj klosz ręcznikiem papierowym. Biały proszek na lutach jest normalnym procesem utleniania; można go usunąć, nakładając niewielką ilość oleju cytrynowego lub mineralnego.
Rozwiązywanie problemów
Jeśli światło nie działa, sprawdź żarówkę, zasilanie, włącznik oraz połączenia przewodów. Jeśli bezpiecznik wybija przy włączaniu światła, może to oznaczać zwarcie lub brak uziemienia – w takim przypadku należy przerwać użytkowanie i skontaktować się z elektrykiem.
Informacje o producencie
Home Decorators Collection
Praktyczna pomoc
Typowe problemy
Światło nie włącza się
Sprawdź, czy żarówka nie jest przepalona, czy zasilanie jest włączone, czy włącznik działa poprawnie oraz czy połączenia przewodów są prawidłowe.
Bezpiecznik wybija lub wyłącznik różnicowoprądowy reaguje przy włączaniu
Może występować zwarcie lub brak uziemienia. Przerwij użytkowanie i skontaktuj się z wykwalifikowanym elektrykiem.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników.
- Użyj próbnika napięcia, aby upewnić się, że przewody nie są pod napięciem.
- Sprawdź izolację przewodów pod kątem uszkodzeń.
- Przygotuj narzędzia: śrubokręt, kombinerki, taśmę izolacyjną.
- Upewnij się, że masz odpowiednią żarówkę (E26, max 60W lub LED 9W).
Ilustracje i schematy
- Schemat połączeń elektrycznych pokazuje sposób łączenia przewodów uziemiających i zasilających za pomocą złączek.
- Rysunek montażowy wspornika (crossbar) ilustruje sposób przykręcenia go do puszki elektrycznej.
- Instrukcja montażu klosza pokazuje użycie nakrętek blokujących do zabezpieczenia klosza na korpusie lampy.
Zgodność modelu
- Produkt przeznaczony do użytku wewnątrz pomieszczeń.
- Wymaga standardowej puszki elektrycznej (nie dołączona).
