Instrukcja obsługi lampy wiszącej Home Decorators Collection 1-Light Mini Pendant
Szybki przewodnik instalacji i obsługi lampy wiszącej Home Decorators Collection 1-Light Mini Pendant. Dowiedz się, jak bezpiecznie zamontować oprawę, podłączyć przewody, zainstalować klosz i żarówkę oraz rozwiązywać typowe problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przed przystąpieniem do montażu lampy wiszącej Home Decorators Collection 1-Light Mini Pendant należy dokładnie zapoznać się z instrukcją. Najważniejszym wymogiem bezpieczeństwa jest wyłączenie zasilania elektrycznego na głównym wyłączniku przed rozpoczęciem jakichkolwiek prac. Produkt wymaga użycia żarówki o gwincie średnim (medium-base) o maksymalnej mocy 60W (incandescent, SBCFL lub SBLED). W przypadku pytań dotyczących instalacji elektrycznej należy skonsultować się z wykwalifikowanym elektrykiem.
Zawartość zestawu
Przed montażem upewnij się, że posiadasz wszystkie elementy:
- Płyta montażowa (AA)
- Nakrętki przewodów (BB)
- Śruby montażowe (CC)
- Nakrętki sześciokątne (DD)
- Nakrętki cylindryczne (EE)
- Łańcuch (FF)
- Trzpienie (GG)
- Szybkozłączka (HH)
- Czasza (A), Oprawa (B), Klosz szklany (C), Pierścień gniazda (D)
Instalacja
Do montażu będą potrzebne: śrubokręt krzyżakowy, szczypce, ściągacz izolacji, obcinaczki do drutu, drabina, poziomica oraz okulary ochronne.

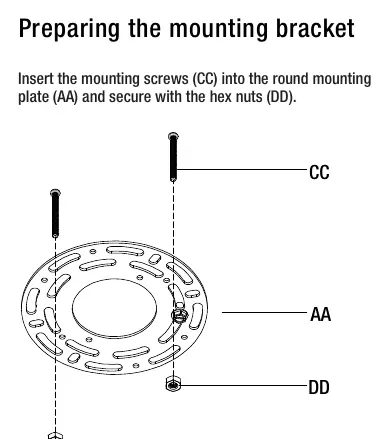

Przygotowanie wspornika
- Włóż śruby montażowe (CC) w płytę montażową (AA) i zabezpiecz nakrętkami sześciokątnymi (DD).
- Zamontuj płytę montażową (AA) do puszki elektrycznej za pomocą śrub (brak w zestawie).
Montaż oprawy
- Przeciągnij przewody oprawy (B) przez trzpienie (GG) i przykręć trzpienie do oprawy.
- Dostosuj długość łańcucha (FF) i przeciągnij przez niego przewody.
- Użyj szybkozłączki (HH), aby przymocować łańcuch do czaszy (A).
Podłączenie elektryczne
- Zdejmij 3/8 cala izolacji z końcówek przewodów.
- Połącz przewód żebrowany oprawy z białym (neutralnym) przewodem zasilającym za pomocą nakrętki (BB).
- Połącz przewód gładki oprawy z czarnym (fazowym) przewodem zasilającym.
- Podłącz przewody uziemiające (z puszki i oprawy) do śruby uziemiającej na płycie montażowej (AA).
- Zabezpiecz połączenia taśmą izolacyjną i wsuń przewody do puszki.
Wykończenie
- Przymocuj oprawę do sufitu za pomocą nakrętek cylindrycznych (EE).
- Odkręć pierścień gniazda (D), nałóż klosz szklany (C) i dokręć pierścień (nie dokręcaj zbyt mocno).
- Wkręć żarówkę (maks. 60W).
Konserwacja
Przed czyszczeniem zawsze wyłącz zasilanie. Przecieraj lampę miękką, wilgotną szmatką. Nie używaj środków ściernych ani zawierających alkohol.
Rozwiązywanie problemów
Jeśli lampa nie świeci, sprawdź żarówkę, upewnij się, że zasilanie jest włączone, sprawdź połączenia przewodów lub przetestuj przełącznik. Jeśli wybija bezpiecznik, sprawdź, czy przewody nie są zwarte lub uziemione.
Informacje o producencie
Home Decorators Collection
Praktyczna pomoc
Typowe problemy
Lampa nie świeci
Sprawdź, czy żarówka nie jest spalona, czy zasilanie jest włączone, czy połączenia przewodów są poprawne lub czy przełącznik nie jest uszkodzony.
Bezpiecznik wybija lub wyłącznik różnicowoprądowy reaguje
Przerwij użytkowanie. Sprawdź, czy przewody nie są zwarte lub czy przewód zasilający nie jest uziemiony. Skontaktuj się z elektrykiem.
Przed użyciem
- Wyłącz zasilanie na głównym wyłączniku.
- Sprawdź zawartość opakowania pod kątem brakujących części.
- Przygotuj narzędzia: śrubokręt, szczypce, ściągacz izolacji, drabinę.
- Upewnij się, że przewody zasilające są odporne na temperaturę 90°C.
- Zabezpiecz miejsce pracy, używając miękkiej powierzchni (np. dywanu) dla ochrony lampy.
Parametry w praktyce
- Maksymalna moc żarówki
- 60W (incandescent, SBCFL lub SBLED).
Ilustracje i schematy
- Schemat podłączenia przewodów: przewód żebrowany łączy się z białym (neutralnym), a gładki z czarnym (fazowym).
- Schemat montażu łańcucha: pokazuje sposób otwierania ogniwa łańcucha i mocowania do czaszy.
Zgodność modelu
- Wymaga żarówki o gwincie średnim (medium-base).
- Maksymalna moc żarówki to 60W.
