Instrukcja montażu zestawu prysznicowego Hibbent 1-Spray
Kompletny przewodnik instalacji i obsługi zestawu prysznicowego Hibbent z deszczownicą i słuchawką ręczną. Dowiedz się, jak poprawnie zamontować ramię, uszczelnić połączenia i korzystać z 4 trybów natrysku.
Spis treści
Opis produktu
Zestaw prysznicowy Hibbent to rozwiązanie typu dual, łączące stałą deszczownicę z ręczną słuchawką prysznicową. System wyposażony jest w regulowane ramię przedłużające, które pozwala na optymalne ustawienie głowicy prysznicowej. Zestaw jest kompatybilny z deszczownicami o średnicach 8, 10 oraz 12 cali.
Instalacja
Proces montażu wymaga użycia klucza. Przed przystąpieniem do prac należy upewnić się, że posiadamy oryginalne ramię prysznicowe zamontowane w ścianie, ponieważ zestaw nie zawiera tego elementu. Kluczowym etapem jest uszczelnienie połączeń gwintowanych za pomocą taśmy teflonowej. Producent zaleca owinięcie gwintów taśmą co najmniej 12 razy, aby zapewnić szczelność połączenia. Podczas montażu ramienia przedłużającego oraz słuchawki należy pamiętać o użyciu dołączonych uszczelek, aby uniknąć wycieków wody.
Obsługa i tryby pracy
Słuchawka ręczna oferuje 4 tryby pracy, które można zmieniać za pomocą przełącznika:
- Water Saving (oszczędzanie wody)
- Power Mist (silna mgiełka)
- Rain Spray (deszczowy natrysk)
- Power Wash (silny strumień myjący)
Uwaga: Podczas korzystania z trybu Power Wash należy zachować ostrożność i nie kierować strumienia wody bezpośrednio w stronę oczu.
Wskazówki eksploatacyjne
Dla uzyskania najlepszych wrażeń z kąpieli zaleca się ustawienie deszczownicy w pozycji poziomej. Nie należy przechylać głowicy prysznicowej, ponieważ może to prowadzić do gromadzenia się wody w niepożądanych miejscach. W przypadku stwierdzenia wycieku po instalacji, w zestawie znajduje się dodatkowy o-ring, który można wykorzystać do wymiany.
Wsparcie techniczne
Jeśli w opakowaniu brakuje jakiegokolwiek elementu lub część jest uszkodzona, nie należy zwracać całego zestawu do sklepu. Producent zaleca bezpośredni kontakt w celu uzyskania części zamiennych.
Praktyczna pomoc
Typowe problemy
Wyciek wody na połączeniach
Upewnij się, że użyto taśmy teflonowej (minimum 12 owinięć) oraz sprawdzono obecność uszczelek. W razie potrzeby wymień o-ring na nowy.
Brakujące części w zestawie
Nie zwracaj produktu do sklepu. Skontaktuj się z producentem w celu dosłania brakujących elementów.
Przed użyciem
- Sprawdź, czy posiadasz oryginalne ramię prysznicowe w ścianie (zestaw go nie zawiera).
- Przygotuj klucz niezbędny do dokręcenia połączeń.
- Upewnij się, że wszystkie połączenia gwintowane są owinięte taśmą teflonową (min. 12 razy).
- Sprawdź obecność uszczelek w każdym punkcie łączenia węża i słuchawki.
- Ustaw deszczownicę w pozycji poziomej dla optymalnego działania.
Parametry w praktyce
- Kompatybilność deszczownic
- Zestaw obsługuje głowice o średnicach 8, 10 i 12 cali.
Ilustracje i schematy

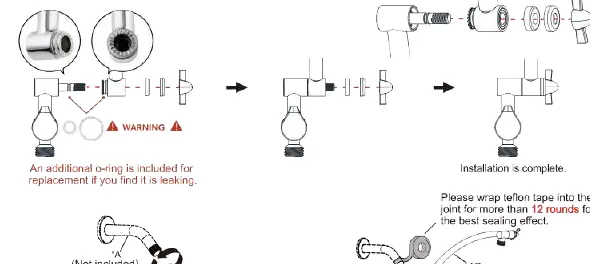

- Schemat instalacji pokazuje kolejność montażu ramienia przedłużającego do istniejącego przyłącza ściennego.
- Ilustracja wskazuje miejsca, w których należy umieścić uszczelki, aby zapobiec wyciekom.
- Rysunek techniczny pokazuje sposób poprawnego owinięcia gwintu taśmą teflonową.
Zgodność modelu
- Zestaw nie zawiera ramienia prysznicowego montowanego w ścianie.
- Nie zaleca się przechylania deszczownicy z pozycji poziomej.
