Instrukcja obsługi umywalki ściennej ze stali nierdzewnej Sanela SLUN 04E
Szybki przewodnik po instalacji i obsłudze umywalki ściennej Sanela SLUN 04E z wbudowaną elektroniką. Zawiera schematy montażowe, parametry techniczne, instrukcje podłączenia zasilania 24V DC oraz wskazówki dotyczące konserwacji.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Umywalka ścienna Sanela SLUN 04E jest wyposażona w zintegrowaną elektronikę ALS zasilaną napięciem 24 V DC. Urządzenie wymaga stałego zasilania dla poprawnego działania; nie należy podłączać zasilacza do obwodu oświetleniowego sterowanego wyłącznikiem. Przed instalacją należy bezwzględnie zapoznać się z dołączonymi instrukcjami bezpieczeństwa.
Opis urządzenia i parametry pracy
- Zasilanie: 24 V DC.
- Ciśnienie wody: 0,1 - 0,6 MPa.
- Wymagane sito: wielkość oczka ≤ 90 µm.
- Automatyczne zatrzymanie przepływu: po 5 minutach.
- Zasięg czujnika: 0,1 - 0,3 m (ustawienie fabryczne 12 cm).
- Czas przepływu: ustawialny (fabrycznie 300 s dla zabezpieczenia czasowego).
Instalacja i montaż
Montaż musi być przeprowadzony zgodnie z załączonymi schematami technicznymi. Wysokość górnej krawędzi umywalki powinna wynosić 850 mm nad ziemią. Instalacja obejmuje montaż ścienny, podłączenie dopływu wody (G 1/2") oraz odpływu (Ø 40 mm), a także podłączenie zasilania 24 V DC. Należy upewnić się, że wszystkie połączenia są szczelne, a przewody elektryczne poprawnie zabezpieczone.
Obsługa i tryby pracy
Umywalka działa w trybie automatycznym. Zasięg czujnika oraz czas przepływu można regulować. W przypadku konieczności zmiany parametrów (np. interwały higienicznego płukania, czas płukania), wymagane jest użycie opcjonalnego pilota zdalnego sterowania SLD 03.
Konserwacja i czyszczenie
Zaleca się regularną konserwację urządzenia. W przypadku spadku wydajności przepływu wody należy sprawdzić i ewentualnie wymienić lub wyczyścić perlator. Wszelkie prace serwisowe powinny być wykonywane zgodnie z zaleceniami producenta. W przypadku problemów technicznych należy skontaktować się z firmą instalacyjną lub odwiedzić stronę www.sanela.pl/serwis.
Oficjalne zasoby z instrukcji
Informacje o producencie
SANELA spol. s r. o.
Praktyczna pomoc
Typowe problemy
Brak przepływu wody
Sprawdź zasilanie 24 V DC, upewnij się, że zawory odcinające są otwarte oraz sprawdź czystość perlatora.
Urządzenie nie reaguje na ruch
Sprawdź, czy czujnik nie jest zasłonięty lub zabrudzony oraz czy zasilanie jest podłączone zgodnie z instrukcją (stałe napięcie).
Przed użyciem
- Upewnij się, że zasilanie 24 V DC jest stałe i nie jest podłączone przez wyłącznik światła.
- Sprawdź, czy ciśnienie wody mieści się w zakresie 0,1 - 0,6 MPa.
- Upewnij się, że na dopływie wody zainstalowano sito o oczkach ≤ 90 µm.
- Sprawdź poprawność podłączenia przewodów ciepłej i zimnej wody.
- Zweryfikuj szczelność wszystkich połączeń hydraulicznych przed uruchomieniem.
Ilustracje i schematy
- Strona 1: Schemat działania czujnika, ustawienia fabryczne i funkcje automatyczne.

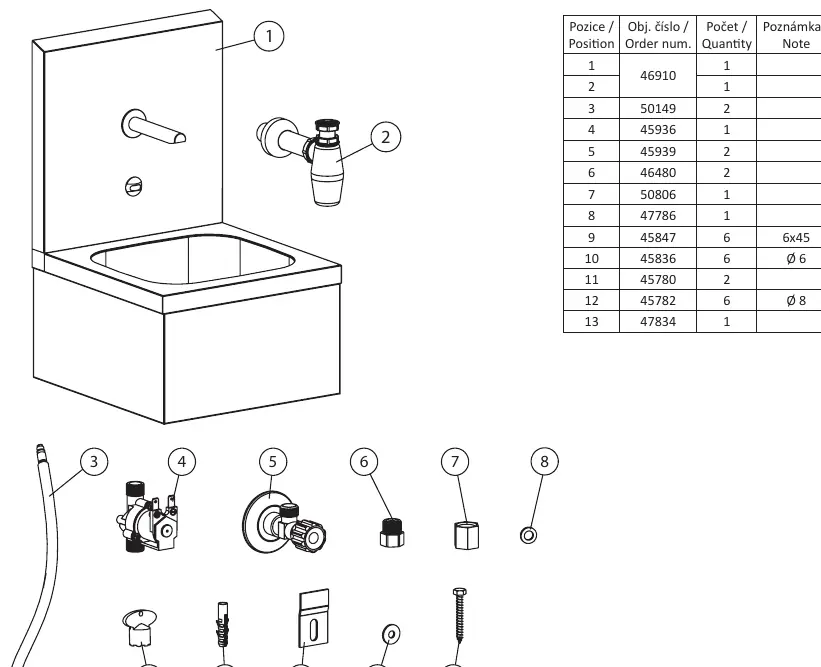

- Strona 2: Wykaz części składowych zestawu montażowego.
- Strona 3: Rysunek techniczny z wymiarami montażowymi i punktami przyłączy.

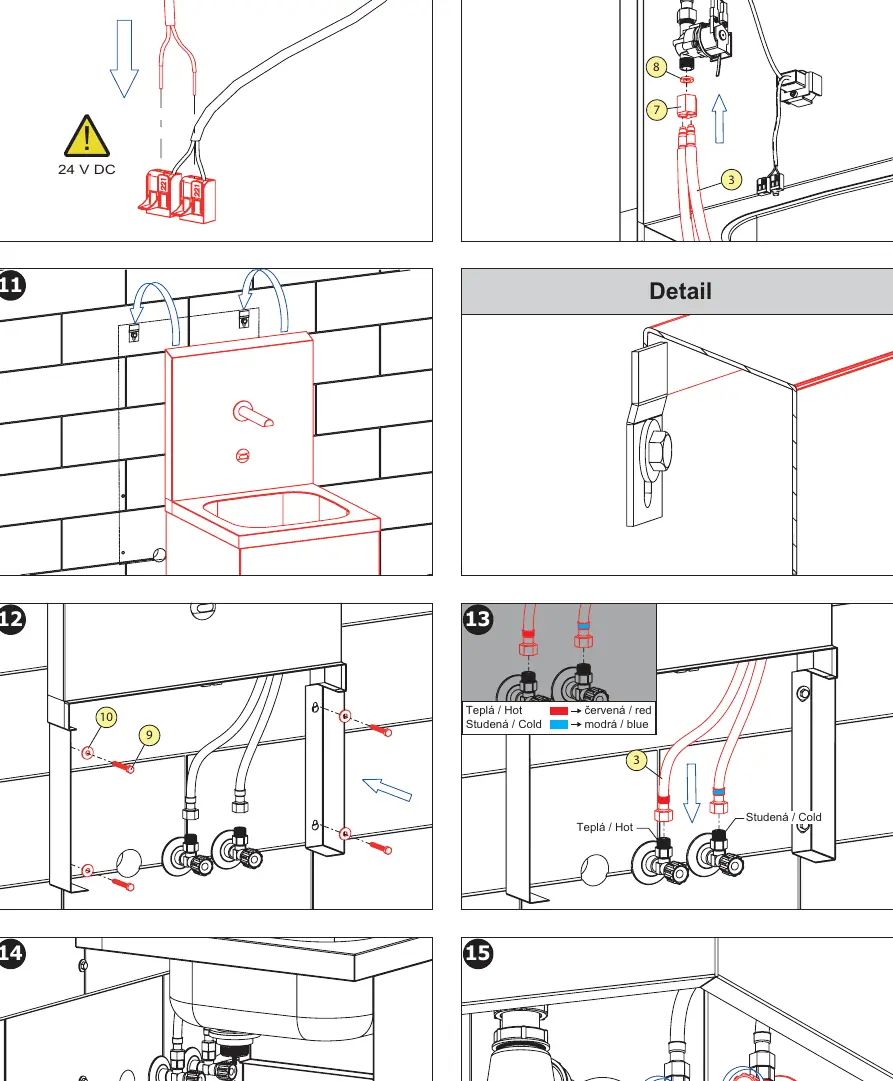

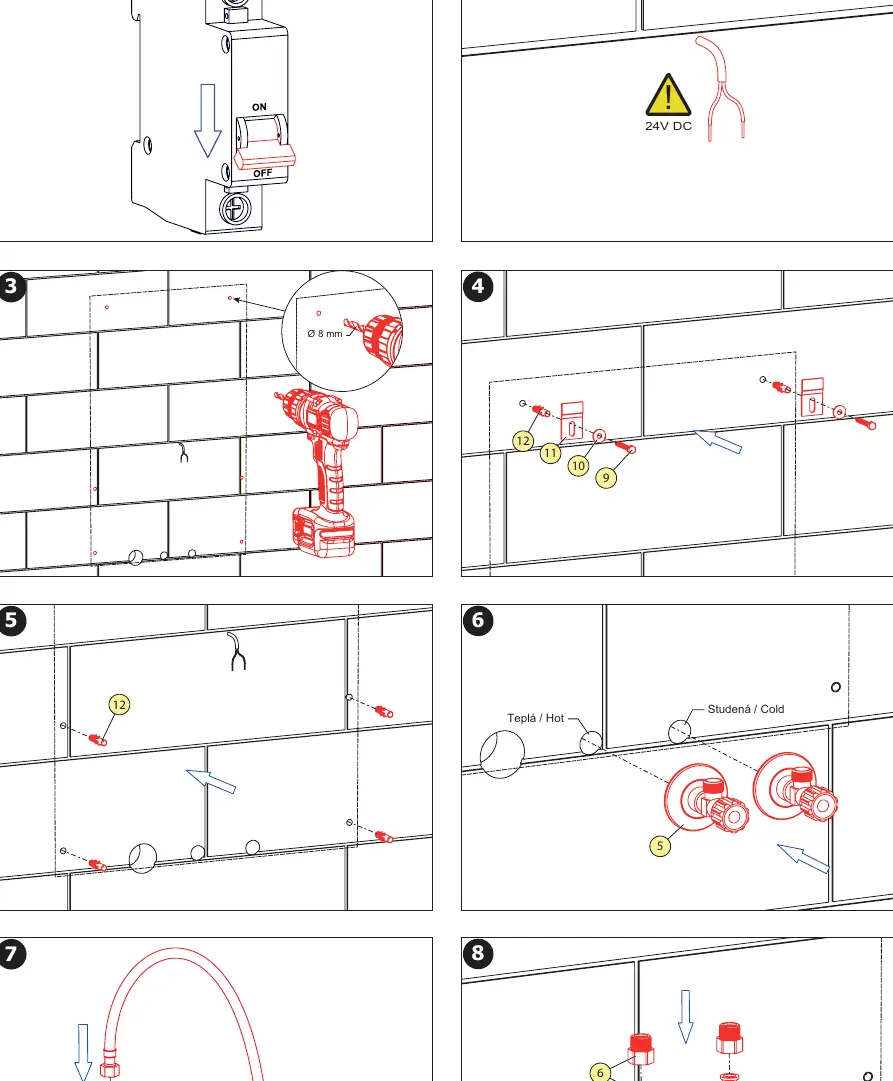

- Strona 4-5: Procedura montażu krok po kroku (1-15).

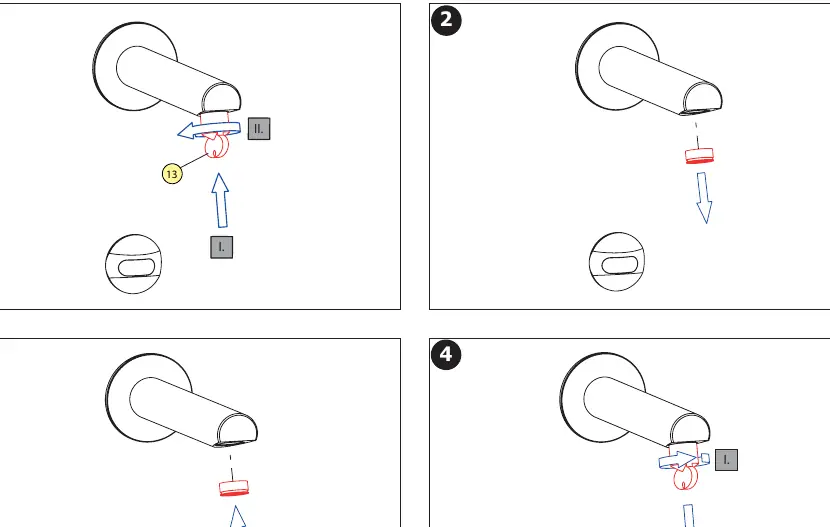

- Strona 7: Instrukcja wymiany perlatora.
Zgodność modelu
- Wymaga zasilacza 24 V DC (np. serie SLZ 01 lub SLZ 04).
- Do zaawansowanej konfiguracji parametrów wymagany jest pilot SLD 03.
