Instrukcja obsługi systemu spłukiwania WC Sanela SLW 04PA
Kompletny przewodnik instalacji i konfiguracji systemu spłukiwania WC Sanela SLW 04PA. Zawiera schematy montażowe, parametry techniczne, instrukcje podłączenia elektrycznego oraz wskazówki dotyczące konserwacji i regulacji parametrów...
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
System Sanela SLW 04PA to wandaloodporny zestaw spłukujący WC z piezoelektrycznym sterowaniem, przeznaczony do montażu podtynkowego. Urządzenie wymaga stałego zasilania 24 V DC. Kluczowe jest przestrzeganie wymogów dotyczących jakości wody (sito o oczkach ≤ 90 µm) oraz ciśnienia roboczego w zakresie 0,1–0,6 MPa.
Opis urządzenia i elementy zestawu
Zestaw zawiera ramę montażową SLR 21, moduł piezoelektryczny z przyciskiem głównym i przyciskiem dla osób niepełnosprawnych, elektronikę sterującą oraz zawór. Pełna specyfikacja dostawy obejmuje 34 pozycje montażowe, w tym elementy mocujące, uszczelki i przyłącza hydrauliczne.
Instalacja i montaż
Montaż wymaga przygotowania wnęki w ścianie zgodnie z wymiarami technicznymi. Kluczowe kroki obejmują:
- Przygotowanie przyłącza wody (G 1/2") i doprowadzenie zasilania 24 V DC.
- Montaż ramy w ścianie i wypoziomowanie konstrukcji.
- Podłączenie hydrauliczne i sprawdzenie szczelności przed zabudową.
- Podłączenie elektryczne modułów piezo do jednostki sterującej (zachowanie polaryzacji).
- Wykończenie ściany i montaż panelu czołowego z przyciskami.
Ustawienia i tryby pracy
Urządzenie posiada fabryczne ustawienia czasu spłukiwania (5 sekund). Zmiana parametrów możliwa jest za pomocą pilota SLD 04. Dostępne funkcje obejmują:
- Regulację czasu spłukiwania (0,5 – 15,5 s).
- Interwał higienicznego spłukiwania (wyłączony, 24h, 8 spłukań, 8 spłukań + 24h).
- Włączanie/wyłączanie funkcji.
Konserwacja i czyszczenie
Regularna konserwacja obejmuje czyszczenie sitka zaworu wlotowego. Należy upewnić się, że zasilanie jest stałe i nie jest podłączone za wyłącznikiem oświetlenia, co jest krytyczne dla poprawnego działania elektroniki.
Rozwiązywanie problemów
W przypadku braku spłukiwania należy sprawdzić ciągłość zasilania 24 V DC, poprawność połączeń wtykowych elektroniki oraz drożność sitka zaworu. Wszelkie prace serwisowe powinny być wykonywane zgodnie z zaleceniami producenta dostępnymi na stronie www.sanela.eu/service.
Oficjalne zasoby z instrukcji
Informacje o producencie
SANELA spol. s r. o.
Praktyczna pomoc
Typowe problemy
Brak spłukiwania
Sprawdź zasilanie 24 V DC, upewnij się, że nie jest podłączone za wyłącznikiem światła oraz zweryfikuj poprawność połączeń wtykowych.
Niewłaściwa ilość wody
Skorzystaj z pilota SLD 04, aby wyregulować czas spłukiwania zgodnie z tabelą w instrukcji.
Przed użyciem
- Sprawdź ciśnienie wody (0,1–0,6 MPa).
- Upewnij się, że sito wlotowe ma oczka ≤ 90 µm.
- Zweryfikuj, czy zasilanie 24 V DC jest stałe.
- Sprawdź poprawność połączeń elektrycznych przed zabudową.
- Upewnij się, że rama jest wypoziomowana.
Parametry w praktyce
- Ciśnienie robocze
- 0,1–0,6 MPa – wymagane dla poprawnej pracy zaworu.
- Sito wlotowe
- ≤ 90 µm – zabezpiecza zawór przed zanieczyszczeniami.
Ilustracje i schematy

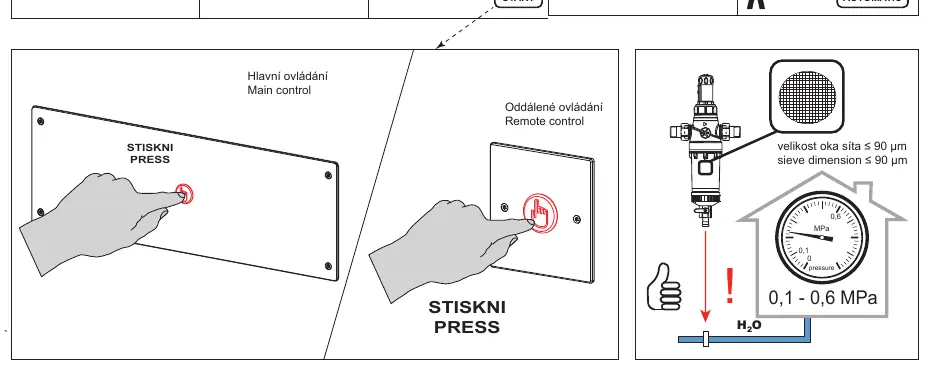

- Strona 1: Schemat działania przycisków i parametry wody.
- Strona 2: Lista części zestawu montażowego.

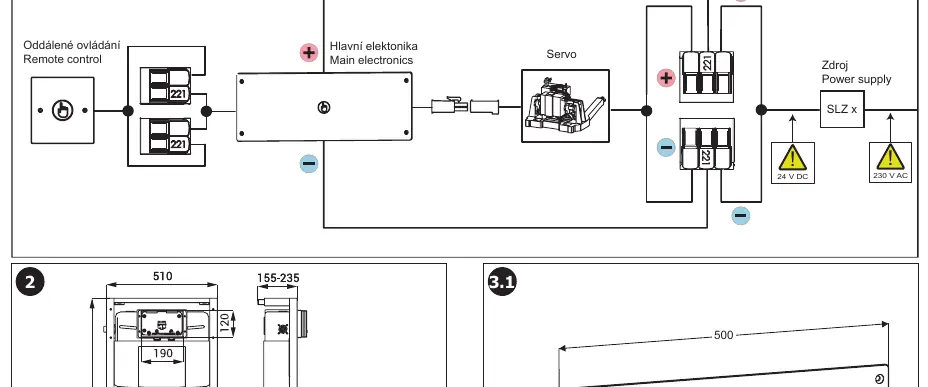

- Strona 3: Schemat elektryczny i wymiary montażowe.

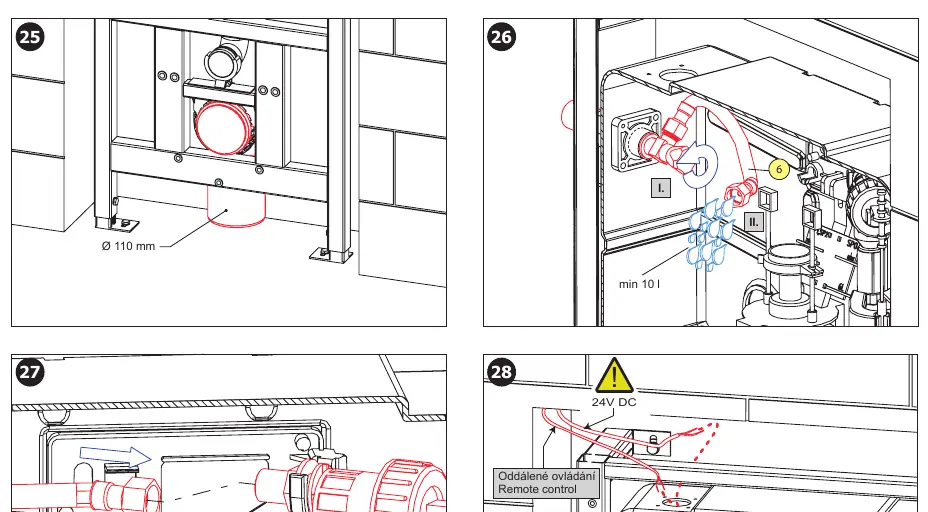

- Strona 6-10: Procedura montażu krok po kroku.
- Strona 12: Tabela zależności czasu spłukiwania od objętości wody.
Zgodność modelu
- Kompatybilne z ceramiką WC i nerezowymi (stal nierdzewna) miskami WC.
- Wymaga pilota SLD 04 do zaawansowanej konfiguracji parametrów.
