Instrukcja obsługi zaworu spłukującego do pisuarów Sanela SLP 05KBX
Szybki przewodnik po instalacji i parametrach technicznych zaworu spłukującego Sanela SLP 05KBX. Dowiedz się, jak przygotować instalację, skonfigurować czujnik podczerwieni i zarządzać ustawieniami przez Bluetooth.
Spis treści
Najważniejsze informacje z instrukcji
Zawór spłukujący Sanela SLP 05KBX to urządzenie sterowane podczerwienią, przeznaczone do grupowego spłukiwania pisuarów. System reaguje na obecność użytkownika w strefie czujnika (ok. 200 mm od krawędzi pisuaru) przez czas dłuższy niż 7,5 sekundy. Spłukiwanie następuje automatycznie po opuszczeniu strefy przez wszystkie osoby. Urządzenie posiada moduł Bluetooth do konfiguracji parametrów za pomocą aplikacji Sanela Control.
Przygotowanie instalacji
Przed montażem należy zapewnić odpowiednie miejsce na skrzynki instalacyjne (plastikową z elektroniką oraz stalową z zaworem). Wymagane jest doprowadzenie wody o przekroju min. 32 mm (gwint zewnętrzny min. G 1 cal). Należy uwzględnić montaż folii odblaskowej w zasięgu czujnika (do 3 m).
Obsługa i ustawienia
Parametry pracy, takie jak czas spłukiwania (regulowany w zakresie 0,5 - 15,5 s), można dostosować za pomocą płatnej aplikacji Sanela Control (Bluetooth) lub opcjonalnego pilota SLD 03. Urządzenie posiada funkcję automatycznego spłukiwania co 24 godziny od ostatniej aktywacji oraz system monitorowania stanu baterii.
Dane techniczne
- Napięcie zasilania: 6 V (4 baterie AA 1,5 V)
- Pobór mocy: 3 W
- Zalecane ciśnienie robocze: 0,15 - 0,6 MPa
- Przepływ: 70 l/min przy ciśnieniu 0,15 MPa
- Wymiary pokrywy ze stali nierdzewnej: 170 x 170 x 10 mm
Informacje o producencie
SANELA spol. s r. o.
Praktyczna pomoc
Typowe problemy
Brak reakcji na obecność użytkownika
Sprawdź, czy użytkownik przebywa w osi czujnika przez czas dłuższy niż 7,5 sekundy oraz czy folia odblaskowa jest poprawnie zamontowana.
Konieczność zmiany czasu spłukiwania
Użyj aplikacji Sanela Control przez Bluetooth lub pilota SLD 03, aby zmienić czas w zakresie 0,5 - 15,5 s.
Przed użyciem
- Sprawdź ciśnienie wody (zalecane 0,15 - 0,6 MPa).
- Upewnij się, że przekrój doprowadzenia wody wynosi min. 32 mm.
- Zainstaluj 4 baterie alkaliczne AA 1,5 V.
- Zamontuj folię odblaskową w zasięgu czujnika (do 3 m).
- Pobierz aplikację Sanela Control w celu konfiguracji.
Parametry w praktyce
- Zasięg czujnika
- Odległość od czujnika do folii odblaskowej, standardowo do 3 m.
- Czas spłukiwania
- Regulowany czas przepływu wody po opuszczeniu strefy przez użytkownika (0,5 - 15,5 s).
- Automatyczne spłukiwanie
- Funkcja higieniczna uruchamiająca spłukiwanie co 24 godziny od ostatniego użycia.
Ilustracje i schematy

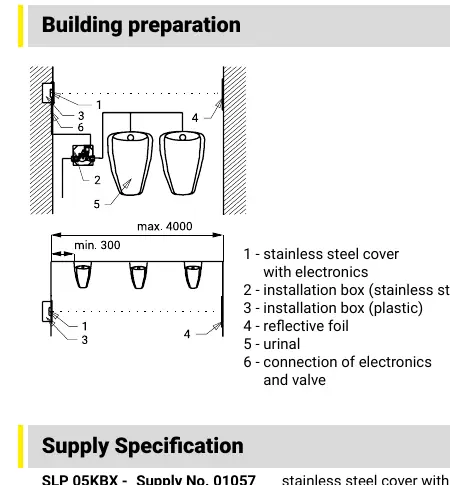

- Schemat przedstawia rozmieszczenie skrzynek instalacyjnych (plastikowej i stalowej) względem pisuarów.
- Wskazuje konieczność zachowania minimalnego odstępu 300 mm dla elementów instalacyjnych.
Zgodność modelu
- Wymaga aplikacji Sanela Control (płatna) do pełnej konfiguracji przez Bluetooth.
- Opcjonalny pilot SLD 03 umożliwia alternatywną regulację parametrów.
