Instrukcja montażu osłony Body Mount Shield Honda 08R70-K1Z-J10

Wprowadzenie do montażu

Niniejsza instrukcja zawiera szczegółowe wytyczne dotyczące montażu osłony Body Mount Shield (numer części 08R70-K1Z-J10) przeznaczonej dla motocykli Honda PCX150/A wyprodukowanych od 2018 roku. Montaż wymaga podstawowej wiedzy z zakresu obsługi technicznej motocykli. Ze względu na konieczność użycia specjalistycznych narzędzi oraz precyzyjnego demontażu elementów nadwozia, zaleca się wykonanie instalacji w autoryzowanym serwisie Honda.

Bezpieczeństwo i przygotowanie

Przed przystąpieniem do prac należy upewnić się, że silnik, układ wydechowy oraz chłodnica są całkowicie wystudzone, aby uniknąć ryzyka poparzeń. Należy zachować szczególną ostrożność, aby nie uszkodzić lakierowanych powierzchni motocykla podczas demontażu i montażu elementów. Wszystkie zdemontowane części powinny zostać zabezpieczone do ponownego wykorzystania, chyba że instrukcja wskazuje inaczej. Ważną informacją jest fakt, że niniejsza osłona nie może być montowana jednocześnie z osłonami dłoni (knuckle visor).

Proces instalacji

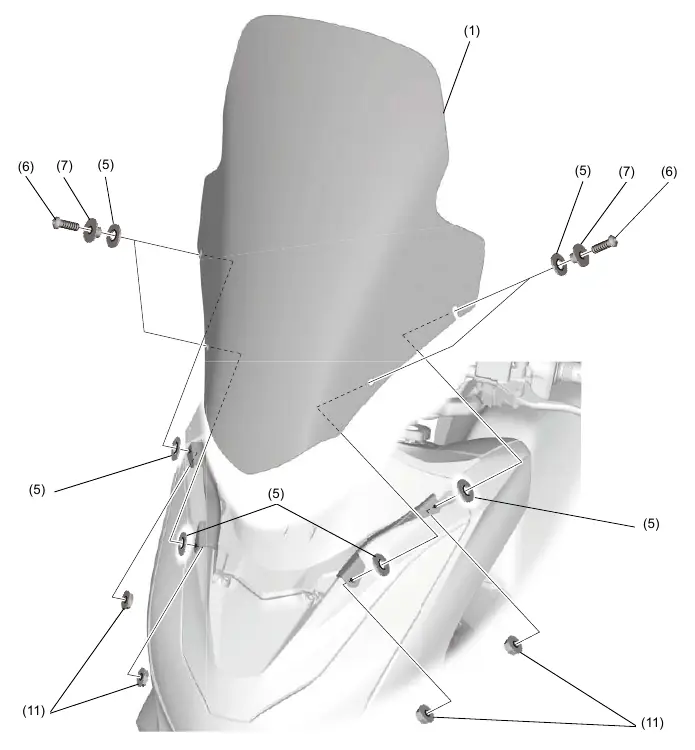

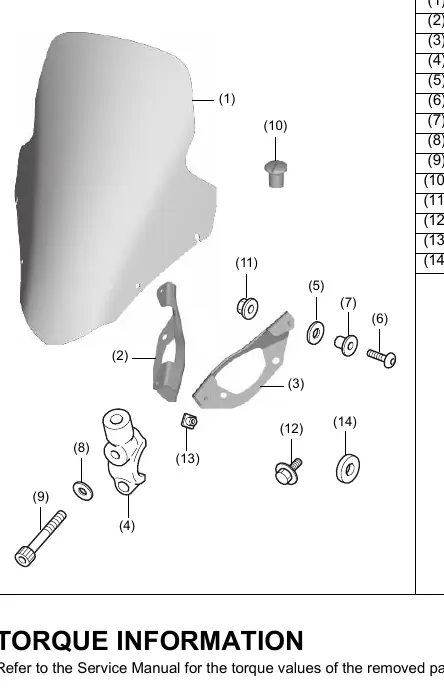

Proces montażu rozpoczyna się od demontażu oryginalnych elementów motocykla zgodnie z instrukcją serwisową. Następnie należy zainstalować wsporniki osłony (lewy i prawy) oraz uchwyty pompy hamulcowej, zwracając uwagę na poprawne ustawienie względem znaków punktowych (punch mark) na kierownicy. Kolejne etapy obejmują montaż nakrętek kwadratowych oraz mocowanie wsporników za pomocą dostarczonych śrub i podkładek. Po zamontowaniu stelaża, właściwa szyba osłony jest przykręcana przy użyciu gumowych podkładek, kołnierzy i śrub z łbem gniazdowym. Po zakończeniu montażu wszystkich elementów, należy ponownie zainstalować zdemontowane części nadwozia w odwrotnej kolejności.

Kontrola końcowa i regulacja

Po zakończeniu montażu kluczowe jest sprawdzenie poprawności instalacji. Należy upewnić się, że żadna wiązka przewodów nie jest przytrzaśnięta ani nadmiernie naprężona. Ostatnim krokiem jest regulacja lusterek wstecznych. Należy obrócić kierownicę maksymalnie w lewo i w prawo, aby upewnić się, że osłona nie koliduje z żadnym elementem motocykla. Producent zaleca zachowanie minimalnego odstępu 10 mm między lusterkami a osłoną Body Mount Shield, aby zapewnić bezpieczną eksploatację pojazdu.
