Instrukcja montażu zestawu MOV dla siłowników serii Honeywell 10260S

Opis produktu

Zestaw MOV (Metal Oxide Varistor) jest przeznaczony do stosowania w siłownikach serii 10260S, które muszą spełniać wymagania CE. Warystor instalowany jest na zaciskach wejściowych zasilania siłownika w celu ochrony układu. Dostępne są dwa warianty zestawu w zależności od napięcia wejściowego:

• 51500671-503: dla zasilania 120 Vac
• 51500671-504: dla zasilania 230 Vac

Bezpieczeństwo i przygotowanie

Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć zasilanie elektryczne od siłownika. Podczas pracy z płytkami drukowanymi (PWA) należy stosować środki ochrony przed wyładowaniami elektrostatycznymi, w tym uziemioną opaskę na nadgarstek. Do wykonania procedury wymagane są: średni śrubokręt płaski, średni śrubokręt krzyżakowy oraz małe szczypce wydłużone.

Procedura instalacji

Montaż zestawu MOV przebiega zgodnie z poniższymi krokami:

• Odłącz zasilanie AC od siłownika.

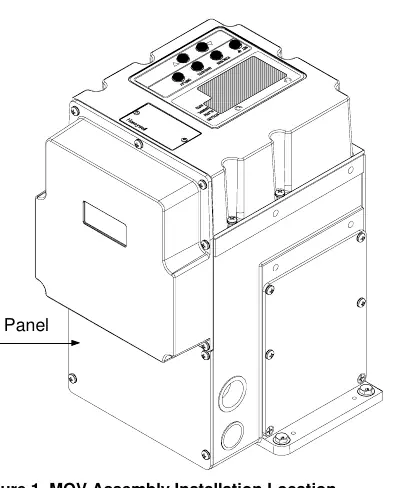

• Odkręć cztery śruby i zdejmij pokrywę panelu zaciskowego z boku obudowy.
• Zlokalizuj zaciski TB1-1 (oznaczone jako L), TB1-2 (oznaczone jako N) oraz śrubę uziemiającą na bloku zacisków.
• Odkręć śruby z zacisków TB1-1, TB1-2 oraz śrubę uziemiającą.

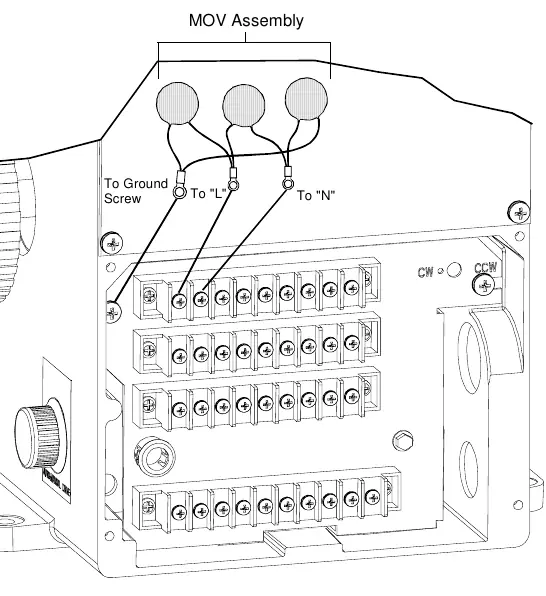

• Zainstaluj zestaw MOV, podłączając większy terminal oczkowy do śruby uziemiającej, a pozostałe terminale do zacisków TB1-1 i TB1-2.
• Załóż nową uszczelkę i pokrywę panelu zaciskowego, zabezpieczając ją czterema śrubami.
• Podłącz ponownie zasilanie AC.
• Zweryfikuj konfigurację siłownika i sprawdź poprawność jego działania przed przywróceniem do eksploatacji.
