Instrukcja wymiany baterii UPS w terminalu Honeywell Thor CV31

Wymiana baterii UPS w terminalu Thor CV31

Niniejsza instrukcja opisuje proces wymiany baterii podtrzymującej (UPS) w urządzeniu Honeywell Thor CV31. Przed przystąpieniem do prac należy upewnić się, że urządzenie jest wyłączone i odłączone od zasilania zewnętrznego.

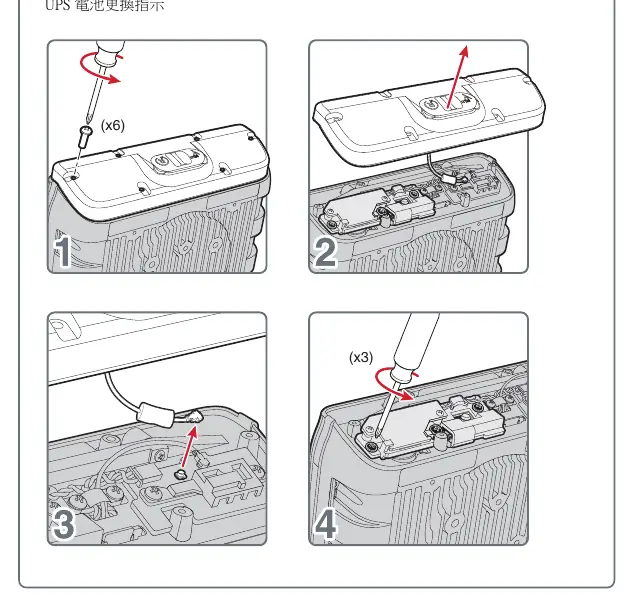

Kroki demontażu

• Odkręć sześć śrub mocujących pokrywę obudowy.
• Zdejmij pokrywę, aby uzyskać dostęp do wnętrza urządzenia.
• Odłącz przewód zasilający baterii od płyty głównej.
• Odkręć trzy śruby mocujące płytkę zabezpieczającą baterię.
• Wyjmij płytkę zabezpieczającą oraz zużytą baterię z gniazda.

Montaż nowej baterii

• Umieść nową baterię w gnieździe, zwracając uwagę na prawidłową orientację.
• Podłącz przewód baterii do odpowiedniego złącza na płycie głównej.
• Zainstaluj płytkę zabezpieczającą i dokręć trzy śruby z momentem 0,34 Nm (3,00 lbf-in).
• Podłącz pozostałe przewody wewnętrzne, jeśli zostały odłączone.
• Załóż pokrywę obudowy i dokręć sześć śrub mocujących z momentem 0,90 Nm (8,00 lbf-in), zachowując odpowiednią kolejność dokręcania.

Wskazówki dotyczące bezpieczeństwa i konserwacji

Podczas wymiany baterii należy zachować ostrożność, aby nie uszkodzić delikatnych złączy elektronicznych. Używaj wyłącznie oryginalnych części zamiennych Honeywell. Zużyte baterie należy utylizować zgodnie z lokalnymi przepisami dotyczącymi ochrony środowiska i odpadów niebezpiecznych. Nie należy samodzielnie otwierać ani modyfikować ogniw baterii.
