Instrukcja obsługi kierownicy wyścigowej HORI 2050-58MKUSA
Szybki przewodnik po konfiguracji i obsłudze kierownicy wyścigowej HORI 2050-58MKUSA. Dowiedz się, jak podłączyć urządzenie, przypisać przyciski, używać funkcji Button Hold i montować kierownicę.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Kierownica HORI 2050-58MKUSA jest przeznaczona do Nintendo Switch i PC. Podłącz pedały do kierownicy za pomocą złącza modularnego, a następnie podłącz kierownicę do konsoli/PC przez USB. Po podłączeniu obróć kierownicę do oporu w obie strony i wciśnij pedały, aby skalibrować urządzenie. str. 2
Najważniejsze czynności
- Przypisywanie przycisków (Assign Mode) str. 5
- Używanie funkcji Button Hold str. 4
Pierwsze uruchomienie
- Kalibracja po podłączeniu str. 2
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Konserwacja i reset
- Resetowanie wszystkich przycisków do ustawień fabrycznych str. 5
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Kąt obrotu | 180° | Maksymalny zakres obrotu kierownicy | str. 6 |
| Waga kierownicy | 700g | Waga jednostki sterującej | str. 6 |
Gdzie szukać w PDF
- Podłączenie str. 2
- Układ przycisków str. 3
- Tryb Assign str. 5
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Kierownica wyścigowa HORI 2050-58MKUSA jest przeznaczona do użytku z konsolą Nintendo Switch oraz komputerami PC (tryb XInput). Urządzenie wymaga połączenia przewodowego. Przed pierwszym użyciem konieczne jest przeprowadzenie kalibracji poprzez obrócenie kierownicy do oporu w obie strony oraz wciśnięcie pedałów.
Podłączenie urządzenia
- Podłącz wtyczkę modularną pedałów do portu w podstawie kierownicy.
- Podłącz kabel USB kierownicy do konsoli Nintendo Switch lub komputera PC.
- Po podłączeniu obróć kierownicę do maksymalnej pozycji w obie strony.
- Wciśnij pedały L i R do końca.
- Powtórz ten proces po każdym ponownym podłączeniu lub restarcie systemu.
Montaż
Kierownicę można zamontować do blatu za pomocą dołączonego zacisku.
- Nie montuj urządzenia na meblach wykonanych ze szkła lub innych delikatnych materiałów.
- Podczas demontażu zachowaj ostrożność, aby nie uszkodzić mebli ani kierownicy.
Konfiguracja i funkcje
Przełącznik trybów (Control Toggle Switch)
Przełącznik pozwala na zmianę działania pada kierunkowego: może on emulować pad kierunkowy, lewy drążek lub prawy drążek. Uwaga: funkcja ta nie jest gwarantowana we wszystkich grach.
Funkcja Button Hold
Pozwala na utrzymanie wciśniętego przycisku bez konieczności trzymania go palcem.
- Włączanie: Przytrzymaj przycisk Hold przez 1 sekundę. Czerwona dioda LED zaświeci się.
- Wyłączanie: Naciśnij przycisk Hold (lub przypisany przycisk) raz. Czerwona dioda LED zgaśnie.
Tryb Assign (Przypisywanie przycisków)
Umożliwia zmianę funkcji przycisków.
- Naciśnij i przytrzymaj przycisk ASSIGN przez 3 sekundy (zielona dioda zacznie powoli migać).
- Naciśnij przycisk, którego funkcję chcesz zmienić (dioda zacznie szybko migać).
- Naciśnij przycisk lub kierunek, który chcesz przypisać (dioda zaświeci się na stałe).
Aby zresetować ustawienia do domyślnych, w trybie Assign naciśnij przycisk HOME.
Dane techniczne
- Kierownica: Wymiary 220 x 270 x 240 mm, waga 700 g, kąt obrotu 180°, kabel 3 m.
- Pedały: Wymiary 180 x 170 x 100 mm, waga 300 g, kabel 1,5 m.
Bezpieczeństwo i konserwacja
- Nie demontuj ani nie modyfikuj urządzenia.
- Przechowuj z dala od kurzu i wilgoci.
- Do czyszczenia używaj wyłącznie miękkiej, suchej szmatki. Nie używaj środków chemicznych.
- Produkt nieodpowiedni dla dzieci poniżej 3 roku życia (ryzyko uduszenia długim kablem).
Praktyczna pomoc
Typowe problemy
Kierownica nie reaguje po podłączeniu
Upewnij się, że Nintendo Switch jest zaktualizowane do najnowszej wersji oprogramowania. Sprawdź połączenie USB.
Pedały nie działają
Sprawdź, czy wtyczka modularna jest poprawnie wpięta do portu w kierownicy. Po podłączeniu wykonaj kalibrację (wciśnij pedały do końca).
Przycisk nie działa zgodnie z oczekiwaniami
Sprawdź, czy przycisk nie został przemapowany w trybie Assign. Zresetuj ustawienia przycisków do domyślnych.
Przed użyciem
- Sprawdź, czy Nintendo Switch ma najnowsze oprogramowanie systemowe
- Podłącz pedały do kierownicy za pomocą złącza modularnego
- Podłącz kierownicę do konsoli lub PC przez USB
- Obróć kierownicę do oporu w obie strony po podłączeniu
- Wciśnij pedały L i R do końca po podłączeniu
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Kompatybilność
- Nintendo Switch oraz PC (wymaga XInput)
Ilustracje i schematy
- Schemat połączeń: pokazuje wpięcie wtyczki modularnej pedałów do kierownicy

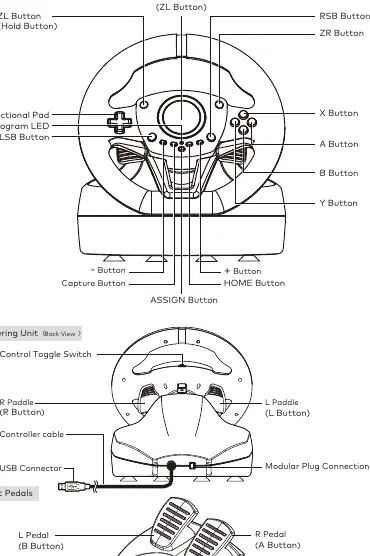

- Schemat układu przycisków: identyfikuje wszystkie przyciski na kierownicy i pedałach
- Schemat montażu: pokazuje sposób mocowania kierownicy do blatu
