Instrukcja serwisowa laptopa HP 15.6-inch
Kompletny przewodnik serwisowy dla laptopa HP 15.6-inch. Instrukcja zawiera procedury demontażu, wymiany części, specyfikacje techniczne oraz wskazówki dotyczące diagnostyki sprzętowej.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja jest przeznaczona dla autoryzowanych serwisantów i zawiera szczegółowe informacje dotyczące konserwacji, demontażu oraz wymiany podzespołów w laptopie HP 15.6-inch. Dokument obejmuje procedury bezpieczeństwa, katalog części zamiennych oraz instrukcje diagnostyki sprzętowej.
Przygotowanie do serwisu
Przed przystąpieniem do jakichkolwiek prac serwisowych należy:
- Całkowicie wyłączyć komputer.
- Odłączyć zasilacz oraz wszystkie urządzenia zewnętrzne.
- Zastosować środki ochrony przed wyładowaniami elektrostatycznymi (ESD), aby uniknąć uszkodzenia wrażliwych komponentów.
- Przygotować niezbędne narzędzia: pęsetę, plastikowe narzędzie do podważania oraz śrubokręt krzyżakowy Phillips P1.
Procedury wymiany podzespołów
Instrukcja zawiera szczegółowe kroki demontażu dla następujących elementów:
- Obudowa dolna: Wymaga odkręcenia śrub zabezpieczających i użycia plastikowego narzędzia do zwolnienia zatrzasków.
- Bateria: Po zdjęciu obudowy dolnej należy odłączyć kabel głośnika i odkręcić śruby mocujące.
- Pamięć RAM i dysk SSD: Dostępne po usunięciu baterii. Pamięć RAM posiada zatrzaski, a dysk SSD jest zabezpieczony śrubą.

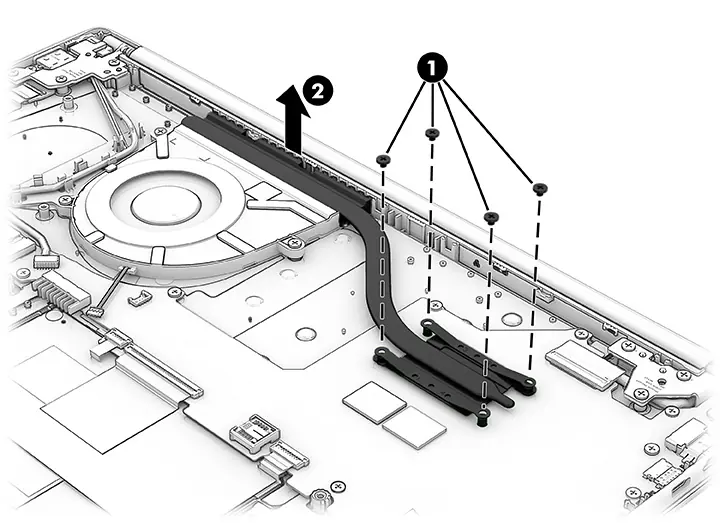

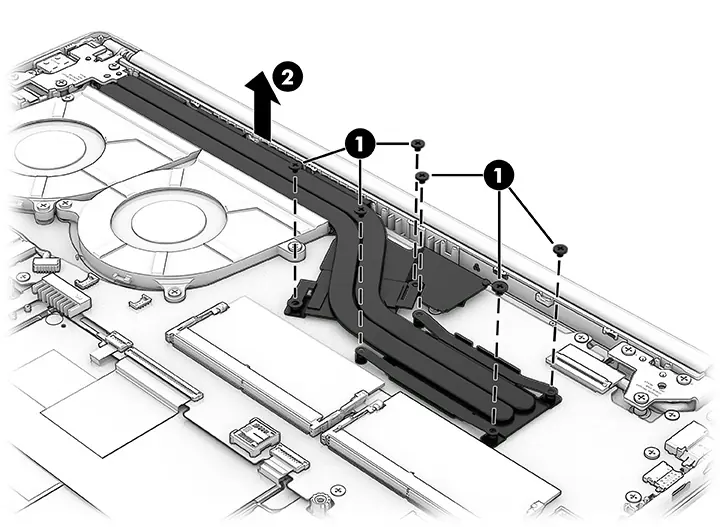

- Wentylatory i radiator: Wymagają odłączenia kabli od płyty głównej i odkręcenia śrub mocujących.

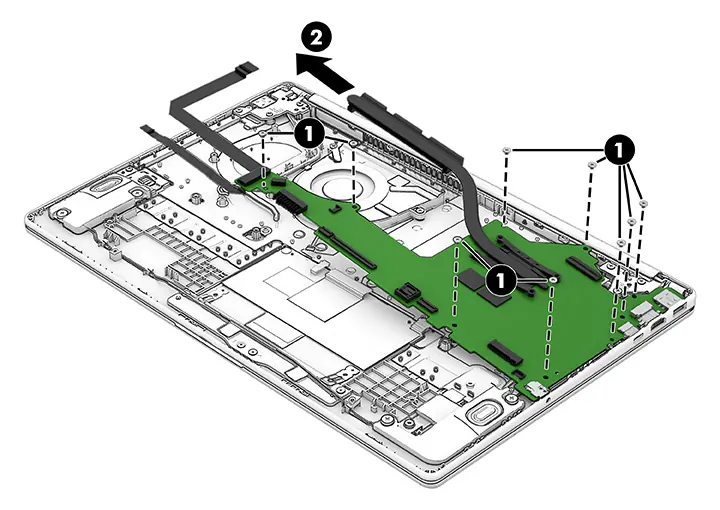

- Płyta główna: Wymaga odłączenia wszystkich kabli sygnałowych (wyświetlacz, głośniki, touchpad, klawiatura, czytnik linii papilarnych, USB) przed wyjęciem.

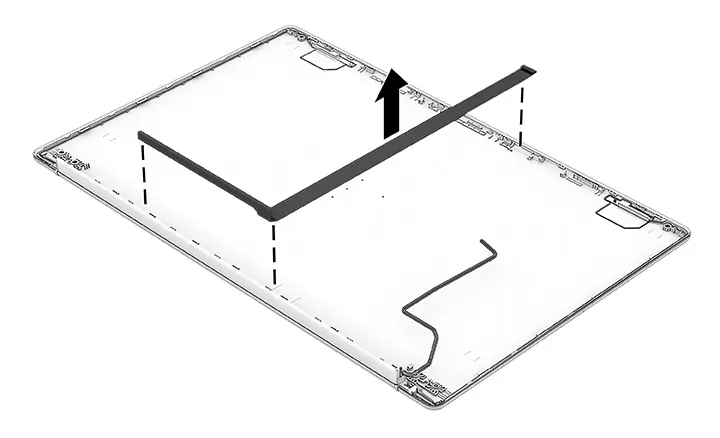

- Wyświetlacz: Procedura obejmuje odłączenie anten WLAN oraz kabla wyświetlacza, a następnie odkręcenie zawiasów.
Diagnostyka i BIOS
Komputer wyposażony jest w narzędzia diagnostyczne HP PC Hardware Diagnostics (dostępne w systemie Windows lub w środowisku UEFI). Pozwalają one na identyfikację awarii sprzętowych poprzez generowanie kodów błędów. Dostęp do BIOS/Setup Utility uzyskuje się poprzez naciśnięcie klawisza f10 podczas uruchamiania komputera.
Dane techniczne
Instrukcja zawiera pełne specyfikacje dotyczące wymiarów, wagi, wymagań zasilania, temperatury pracy oraz parametrów wyświetlacza i dysków SSD. Należy pamiętać, że specyfikacje mogą się różnić w zależności od konkretnej konfiguracji modelu.
Informacje o producencie
HP Inc.
Praktyczna pomoc
Typowe problemy
Komputer się przegrzewa
Sprawdź wentylatory i wyczyść radiator. Upewnij się, że otwory wentylacyjne nie są zasłonięte.
Błąd przy uruchamianiu
Uruchom diagnostykę HP PC Hardware Diagnostics (naciśnij f2 przy starcie komputera).
Problem z logowaniem odciskiem palca
Upewnij się, że wszystkie strony palca zostały poprawnie zarejestrowane w ustawieniach Windows.
Przed użyciem
- Wyłącz komputer całkowicie przed otwarciem obudowy.
- Odłącz zasilacz i wszystkie urządzenia zewnętrzne.
- Zastosuj środki ochrony przed wyładowaniami elektrostatycznymi (ESD).
- Przygotuj śrubokręt krzyżowy Phillips P1.
Ilustracje i schematy

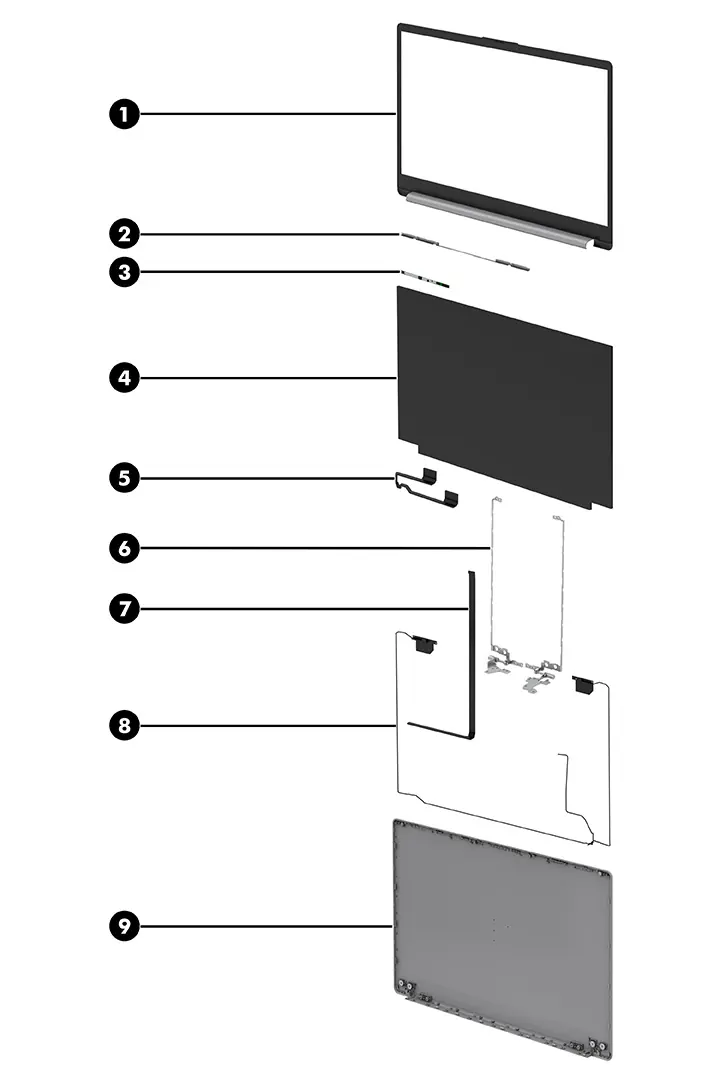

- Rozdział 3 zawiera ilustrowany katalog części zamiennych.
- Rozdział 5 zawiera szczegółowe instrukcje demontażu krok po kroku dla każdego podzespołu.
Zgodność modelu
- Części zamienne różnią się w zależności od modelu (np. z czytnikiem linii papilarnych lub bez).
- Niektóre funkcje (np. podświetlenie klawiatury) zależą od konkretnej konfiguracji produktu.
