Instrukcja obsługi falownika Huawei SUN2000-100KTL-M2

Szybki przewodnik instalacji i konfiguracji falownika Huawei SUN2000-100KTL-M2. Zawiera instrukcje montażu, podłączania kabli AC/DC, komunikacji RS485 oraz uruchamiania systemu.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Najważniejsze informacje z instrukcji

Niniejszy dokument stanowi skróconą instrukcję instalacji i uruchomienia falowników fotowoltaicznych z serii SUN2000-(100KTL, 110KTL, 115KTL)-M2. Urządzenie powinno być instalowane wyłącznie przez wykwalifikowanych elektryków. Przed przystąpieniem do prac należy zapoznać się z pełną dokumentacją techniczną oraz stosować środki ochrony indywidualnej (PPE).

Opis urządzenia

Falownik wyposażony jest w panel przedni, wskaźniki LED, drzwiczki komory serwisowej, wspornik montażowy oraz zewnętrzną tackę wentylatorów. Na spodzie urządzenia znajdują się grupy terminali wejściowych DC (PV1–PV20), przełączniki DC, przyciski resetowania, port USB, port komunikacyjny (COM) oraz otwory na kable wyjściowe AC i zasilanie systemu śledzenia.

Instalacja

Falownik należy montować na stabilnym podłożu, zachowując odpowiednie odstępy (min. 600 mm po bokach, 600–730 mm od dołu, min. 200 mm od góry). W przypadku instalacji na terenie z roślinnością zaleca się utwardzenie podłoża cementem lub żwirem. Montaż obejmuje przykręcenie wspornika montażowego, zawieszenie falownika i zabezpieczenie go śrubami Torx.

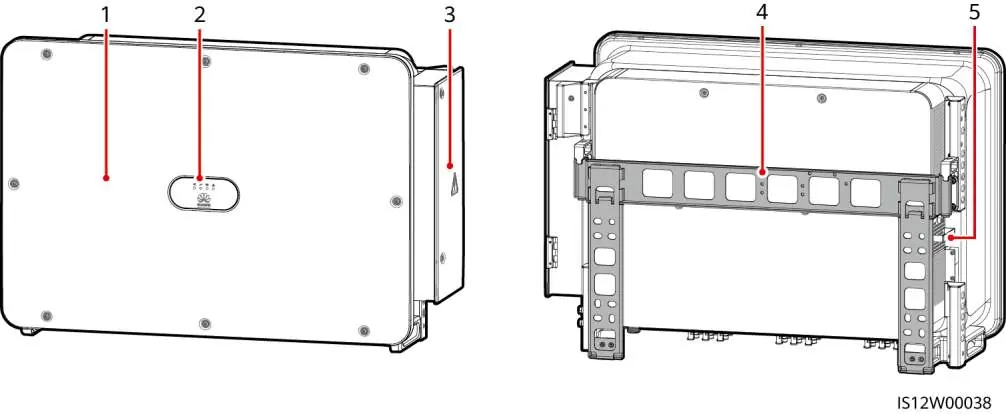

Widok ogólny falownika i wspornika montażowego.
Widok ogólny falownika i wspornika montażowego.

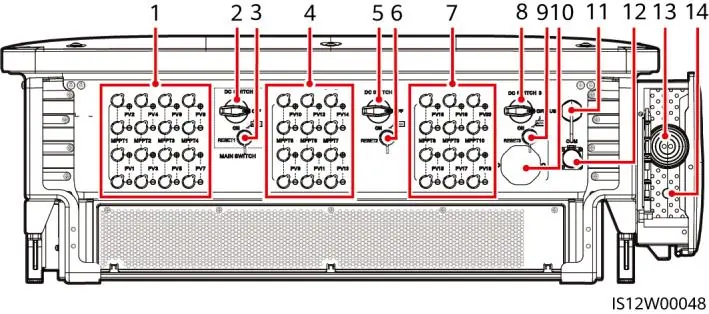

Rozmieszczenie złączy i przełączników na spodzie urządzenia.
Rozmieszczenie złączy i przełączników na spodzie urządzenia.
Przygotowanie do montażu na ścianie.
Przygotowanie do montażu na ścianie.
Wymiary montażowe wspornika.
Wymiary montażowe wspornika.

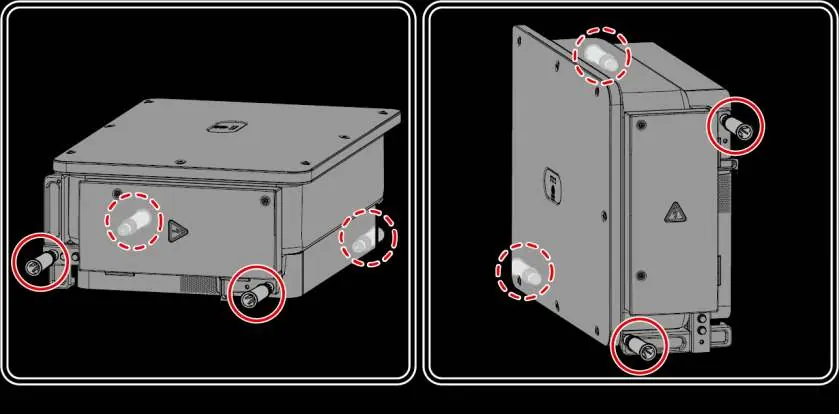

Lokalizacja punktów mocowania na obudowie.
Lokalizacja punktów mocowania na obudowie.
Montaż wspornika ściennego
Montaż wspornika ściennego
Zabezpieczenie falownika na wsporniku montażowym.
Zabezpieczenie falownika na wsporniku montażowym.

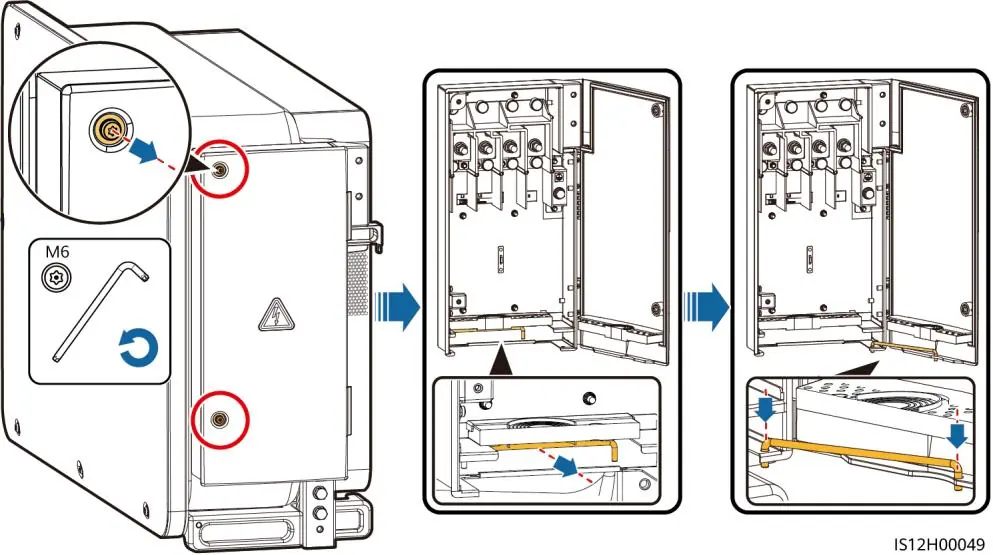

Otwieranie panelu serwisowego i dostęp do wnętrza.
Otwieranie panelu serwisowego i dostęp do wnętrza.

Podłączanie kabli

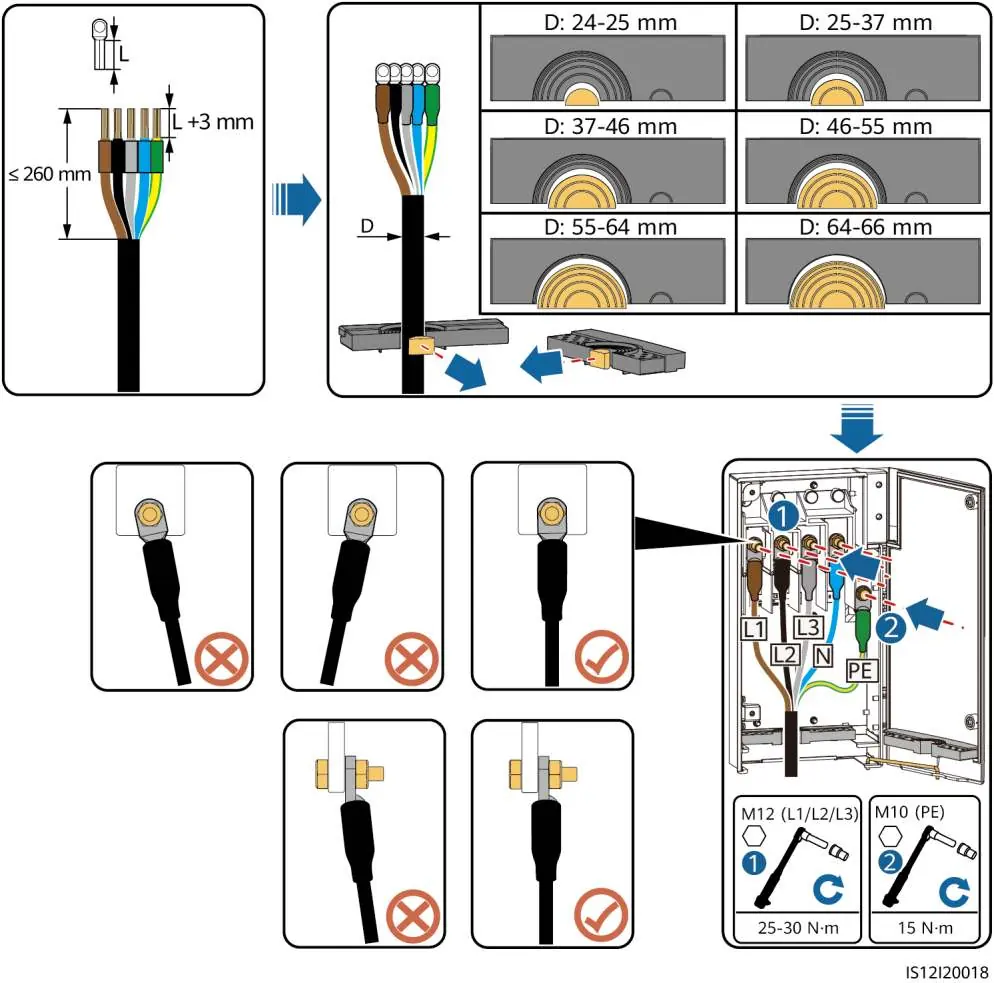

Metoda podłączania kabli wielożyłowych AC
Metoda podłączania kabli wielożyłowych AC

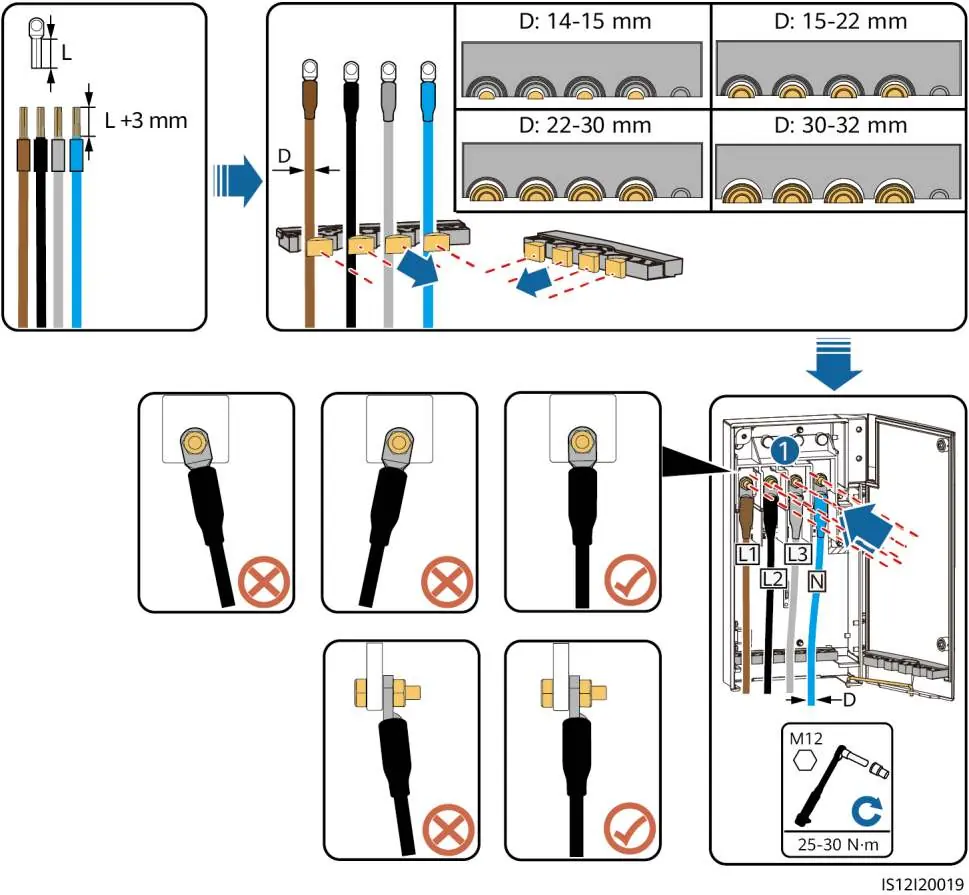

Metoda podłączania kabli jednożyłowych AC
Metoda podłączania kabli jednożyłowych AC

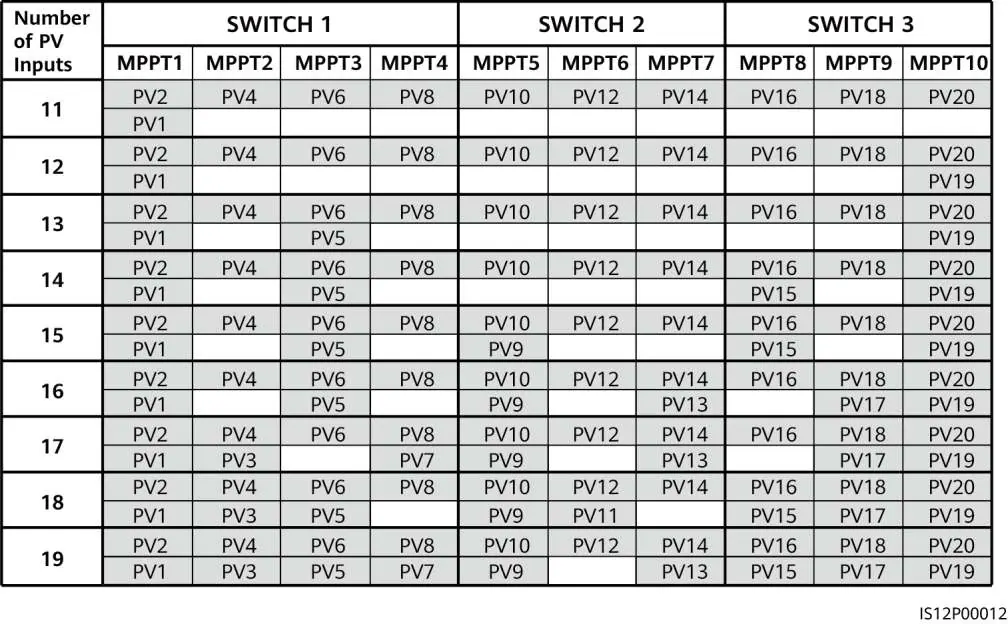

Tabela wyboru terminali DC
Tabela wyboru terminali DC

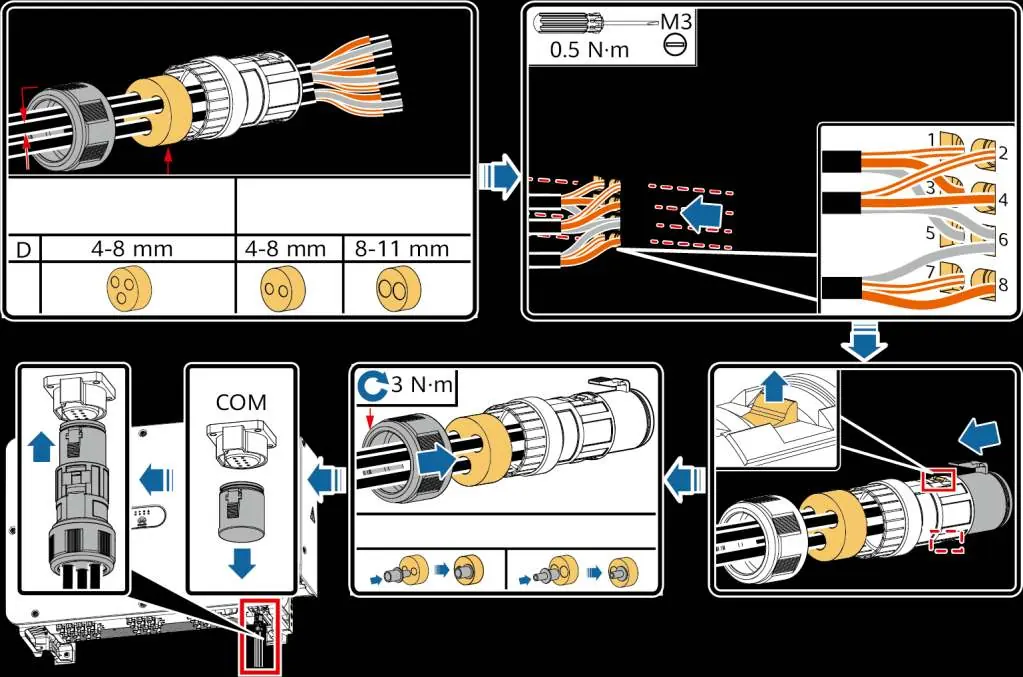

Instalacja kabli komunikacyjnych RS485
Instalacja kabli komunikacyjnych RS485
  • Kabel PE: Podłączyć do pobliskiego punktu uziemienia.
  • Kable AC: Wymagają doboru odpowiedniego modułu zaciskowego (jedno- lub wielożyłowe) oraz usunięcia odpowiednich pierścieni gumowych.
  • Kable DC: Należy równomiernie rozłożyć na terminalach. Używać wyłącznie dostarczonych złączy Amphenol Helios H4. Przed podłączeniem sprawdzić polaryzację multimetrem.
  • Komunikacja RS485: Kable komunikacyjne należy prowadzić oddzielnie od kabli zasilających.

Uruchomienie systemu

  1. Włączyć wyłącznik AC między falownikiem a siecią.
  2. Ustawić przełącznik DC SWITCH 1 w pozycji ON.
  3. Po potwierdzeniu poprawnego statusu wskaźnika PV, włączyć pozostałe przełączniki DC.
  4. Skonfigurować falownik za pomocą aplikacji FusionSolar lub SUN2000, łącząc się przez moduł WLAN, Bluetooth lub USB.

Rozwiązywanie problemów

Statusy pracy sygnalizowane są diodami LED. W przypadku wystąpienia błędów (np. dioda Alarm/Maintenance świeci na czerwono), należy skorzystać z aplikacji SUN2000 w celu zdiagnozowania usterki. Przełączniki DC wyłączają się automatycznie w przypadku awarii – nie należy ich włączać ponownie samodzielnie bez konsultacji z serwisem.

Informacje o producencie

Huawei Technologies Co., Ltd.

Profil marki

Praktyczna pomoc

Typowe problemy

Przełączniki DC wyłączają się automatycznie

Wystąpiła awaria. Nie włączaj ich ponownie samodzielnie. Skontaktuj się z pomocą techniczną.

Ujemna wartość napięcia DC na multimetrze

Nieprawidłowa polaryzacja kabli wejściowych. Należy poprawić połączenie przed włączeniem urządzenia.

Napięcie DC powyżej 1100 V

Zbyt wiele modułów PV w jednym ciągu. Należy odłączyć część modułów.

Dioda LED2 świeci na zielono (grid-tied)

Nie włączaj przełączników DC, gdy falownik jest już w trybie pracy z siecią, aby uniknąć uszkodzenia.

Przed użyciem

  • Upewnij się, że używasz izolowanych narzędzi.
  • Załóż odpowiednie środki ochrony indywidualnej (PPE).
  • Sprawdź, czy napięcie AC jest w dopuszczalnym zakresie.
  • Upewnij się, że polaryzacja kabli DC jest poprawna.
  • Sprawdź, czy wszystkie nieużywane porty są zabezpieczone (zaślepki/uszczelki).
  • Upewnij się, że drzwiczki komory serwisowej są zamknięte i dokręcone.

Parametry w praktyce

S (przekrój kabla AC)
70–240 mm² dla kabli miedzianych, 95–240 mm² dla aluminiowych.
Napięcie wejściowe DC
Maksymalnie 1100 V.
Moment dokręcania śrub wspornika
45 N·m.
Moment dokręcania śrub komory serwisowej
5 N·m.

Ilustracje i schematy

  • Schemat połączeń kabli AC pokazuje sposób uszczelnienia i montażu w zależności od typu kabla (jedno- lub wielożyłowy).
  • Tabela wyboru terminali DC wskazuje, które wejścia PV należy obsadzić w zależności od liczby podłączonych ciągów (11-19).
  • Instrukcja montażu kabli RS485 pokazuje sposób zarabiania końcówek w zależności od średnicy kabla i liczby żył.

Zgodność modelu

  • Wspiera komunikację RS485 oraz MBUS.
  • Zalecane aplikacje: FusionSolar (dla systemów zarządzania FusionSolar) lub SUN2000 (dla innych systemów).
  • Wymaga złączy Amphenol Helios H4.
