Instrukcja obsługi falownika solarnego Huawei SUN2000-100KTL
Szybki przewodnik po instalacji, podłączeniu elektrycznym, uruchomieniu i konserwacji falowników solarnych Huawei serii SUN2000-100KTL, 110KTL i 115KTL-M2.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące instalacji, podłączenia elektrycznego, uruchomienia i konserwacji falowników solarnych Huawei serii SUN2000-100KTL, 110KTL oraz 115KTL-M2. Przed przystąpieniem do jakichkolwiek prac należy zapoznać się z zasadami bezpieczeństwa. Urządzenie jest przeznaczone wyłącznie dla wykwalifikowanego personelu.
Opis urządzenia
Falowniki SUN2000 to trójfazowe falowniki sieciowe, które przekształcają prąd stały (DC) z paneli fotowoltaicznych na prąd przemienny (AC) i przesyłają go do sieci energetycznej. Urządzenia posiadają 10 niezależnych układów MPPT i 20 wejść dla ciągów PV.
Instalacja

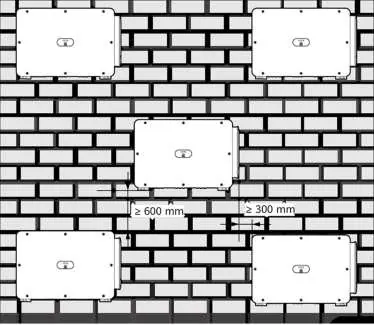

Falownik może być montowany na wsporniku lub na ścianie. Należy zapewnić odpowiednią przestrzeń wokół urządzenia dla zapewnienia chłodzenia (min. 600 mm po bokach, 200 mm od góry). Instalacja powinna odbywać się w dobrze wentylowanym miejscu, z dala od materiałów łatwopalnych i wybuchowych.
Podłączenia elektryczne

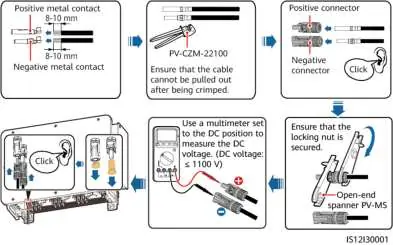

Przed podłączeniem kabli należy upewnić się, że wszystkie wyłączniki DC są w pozycji OFF. Należy podłączyć kabel uziemiający (PE) jako pierwszy. Falownik obsługuje komunikację RS485 oraz MBUS. Kable DC należy podłączyć zgodnie z polaryzacją, używając dedykowanych złączy (Amphenol Helios H4 lub Staubli MC4).
Uruchomienie
Przed włączeniem zasilania należy sprawdzić, czy wszystkie kable są poprawnie podłączone, a obudowa jest zamknięta. Uruchomienie polega na włączeniu wyłącznika AC, a następnie wyłączników DC. Konfiguracja parametrów odbywa się za pomocą aplikacji SUN2000.
Konserwacja i rozwiązywanie problemów
Zaleca się regularne czyszczenie otworów wentylacyjnych i sprawdzanie stanu wentylatorów (co 6-12 miesięcy). W przypadku wystąpienia alarmu, należy sprawdzić kod błędu w aplikacji i postępować zgodnie z zaleceniami (np. sprawdzenie napięcia wejściowego, stanu izolacji lub wymiana wentylatora).
Dane techniczne
Urządzenia serii SUN2000-M2 pracują przy napięciu wejściowym do 1100 V DC. Posiadają stopień ochrony IP66, co pozwala na montaż zewnętrzny. Zakres temperatury pracy wynosi od -25°C do +60°C.
Informacje o producencie
Huawei Technologies Co., Ltd.
Praktyczna pomoc
Typowe problemy
Wysokie napięcie wejściowe (Alarm 2001)
Zredukuj liczbę modułów PV połączonych szeregowo w ciągu, aby napięcie nie przekraczało maksymalnego napięcia roboczego falownika.
Błąd izolacji (Alarm 2062)
Sprawdź impedancję ciągu PV względem uziemienia. Jeśli występuje zwarcie lub niewystarczająca izolacja, usuń usterkę.
Błąd wentylatora (Alarm 2086/2087)
Sprawdź, czy łopatki wentylatora nie są uszkodzone i czy nie ma zanieczyszczeń. W razie potrzeby wymień wentylator.
Przed użyciem
- Sprawdź, czy falownik jest poprawnie i bezpiecznie zamontowany.
- Upewnij się, że wszystkie wyłączniki DC i AC są w pozycji OFF.
- Zweryfikuj poprawność podłączenia wszystkich kabli.
- Upewnij się, że przestrzeń instalacyjna jest odpowiednia.
- Sprawdź, czy drzwiczki komory serwisowej są zamknięte i dokręcone.
- Upewnij się, że nieużywane porty są zabezpieczone zaślepkami.
Parametry w praktyce
- Maksymalne napięcie wejściowe
- 1100 V DC; przekroczenie tej wartości może trwale uszkodzić falownik.
- Zakres temperatury pracy
- -25°C do +60°C; praca poza tym zakresem może wpłynąć na wydajność i żywotność.
- Stopień ochrony IP66
- Urządzenie jest całkowicie pyłoszczelne i chronione przed silnymi strumieniami wody.
Ilustracje i schematy
- Schemat sieciowy pokazuje połączenie ciągów PV, falownika, skrzynki AC i transformatora.

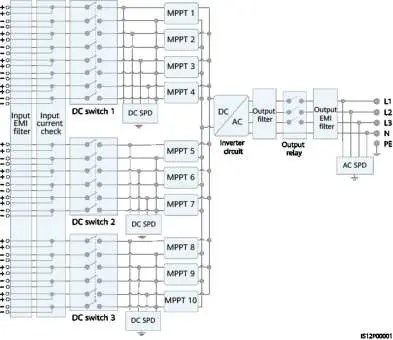

- Schemat połączeń DC ilustruje podział wejść PV na trzy grupy sterowane wyłącznikami DC.

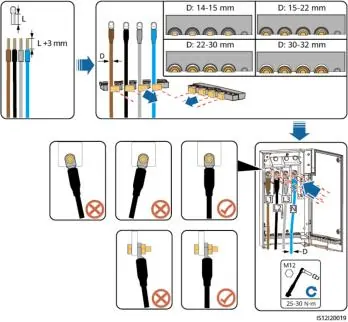

- Schemat połączeń AC pokazuje sposób podłączenia kabli fazowych (L1, L2, L3), neutralnego (N) i ochronnego (PE).
Zgodność modelu
- Falownik obsługuje sieci TN-S, TN-C, TN-C-S, TT oraz IT.
- Złącza PV różnych producentów (Amphenol Helios H4 i Staubli MC4) nie mogą być używane razem.
- Wymagane jest użycie dedykowanych narzędzi izolowanych do prac elektrycznych.
