Instrukcja obsługi kamery PTZ HuddleCamHD 10X-GY-G3
Szybki przewodnik po instalacji, konfiguracji i obsłudze kamery PTZ HuddleCamHD 10X-GY-G3. Dowiedz się, jak podłączyć urządzenie, skonfigurować ustawienia OSD i rozwiązywać problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy kamery HuddleCamHD 10X-GY-G3 (oraz wariantu 10X-WH-G3). Dokument zawiera wytyczne dotyczące bezpiecznej instalacji, konfiguracji połączeń USB i RS-232/485, obsługi menu OSD oraz sterowania za pomocą pilota IR. Przed rozpoczęciem użytkowania należy upewnić się, że urządzenie jest poprawnie podłączone do zasilania i komputera.
Opis urządzenia
Kamera posiada obiektyw z 10-krotnym zoomem optycznym, odbiorniki sygnału IR z przodu oraz wskaźniki LED (Power - niebieski, Standby - pomarańczowy). Na tylnym panelu znajdują się złącza: USB 3.0, RS-232 IN, RS-485 IN/OUT, gniazdo zasilania 12V oraz przełącznik IR Select.
Instalacja
Kamerę można zainstalować na trzy sposoby:
- Na biurku: Upewnij się, że kamera stoi na płaskiej powierzchni. Jeśli używasz jej na pochyłości, kąt nie może przekraczać 15 stopni.
- Na statywie: Użyj gwintu 1/4-20 znajdującego się na spodzie kamery.
- Na suficie: Użyj dołączonego wspornika (Triangle bracket) i płytki sufitowej. Postępuj zgodnie z 4-etapową procedurą montażu opisaną w instrukcji, zabezpieczając kamerę śrubami.
Podłączenia i konfiguracja
Aby poprawnie uruchomić kamerę:
- Podłącz zasilacz do kamery.
- Poczekaj, aż kamera ustawi się w pozycji domowej (Home Position).
- Podłącz kabel USB 3.0 do kamery i portu USB 3.0 w komputerze (kompatybilne wstecznie z USB 2.0).
- Skonfiguruj kamerę w wybranym oprogramowaniu.
Ustawienia przełączników DIP: Przełączniki znajdują się na spodzie urządzenia. Zmiany należy wprowadzać przy wyłączonym zasilaniu. Przełącznik 2 służy do wyboru protokołu (ON: RS-485/PELCO-D, OFF: RS-232/VISCA), a przełącznik 6 do włączania/wyłączania sterowania IR.
Obsługa kamery

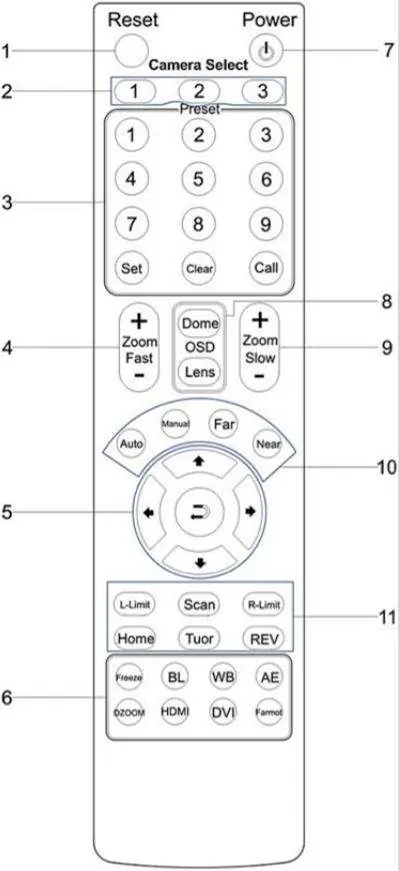

Sterowanie odbywa się za pomocą dołączonego pilota IR lub menu OSD. Menu OSD pozwala na zaawansowaną konfigurację parametrów obrazu (ekspozycja, kolor, balans bieli) oraz ustawień PTZ (prędkość obrotu/pochylenia). Uwaga: Nie można sterować ruchem kamery, gdy menu OSD jest wyświetlane na ekranie.
Rozwiązywanie problemów
W przypadku problemów z zasilaniem, sprawdź połączenia kablowe. Jeśli kamera nie łączy się przez USB, spróbuj podłączyć ją po pełnym uruchomieniu systemu lub sprawdź, czy nie jest używany hub USB. W przypadku problemów z pilotem, upewnij się, że numer "Camera Select" na pilocie odpowiada ustawieniu przełącznika "IR Select" na kamerze.
Dane techniczne
- Sensor: 1/2.8" CMOS 2.1 MP
- Zoom: 10x optyczny
- Rozdzielczość: 1920x1080p (30 fps)
- Zasilanie: 12V DC 2A
- Wymiary: 145mm x 163mm x 148mm
- Waga: 1.1 kg
Praktyczna pomoc
Typowe problemy
Brak zasilania
Sprawdź połączenie zasilacza z kamerą i gniazdkiem sieciowym. Upewnij się, że przełącznik zasilania jest w pozycji ON.
Brak połączenia USB z komputerem
Użyj oryginalnego kabla USB. Podłącz kamerę dopiero po jej pełnym uruchomieniu. Unikaj używania hubów USB.
Kamera nie reaguje na pilota
Upewnij się, że przycisk 'Camera Select' na pilocie odpowiada numerowi ustawionemu przełącznikiem 'IR Select' na kamerze.
Brak możliwości sterowania PTZ
Upewnij się, że menu OSD nie jest wyświetlane na ekranie. Jeśli tak, wyjdź z menu.
Przed użyciem
- Sprawdź, czy zasilacz jest podłączony do sieci.
- Upewnij się, że kamera stoi na stabilnym, poziomym podłożu (lub jest poprawnie zamontowana).
- Podłącz kabel USB 3.0 do komputera.
- Ustaw przełączniki DIP zgodnie z wymaganym protokołem sterowania.
- Usuń kurz z obiektywu za pomocą dmuchawy.
Parametry w praktyce
- 10x Optical Zoom
- Możliwość 10-krotnego przybliżenia optycznego bez utraty jakości obrazu.
Ilustracje i schematy

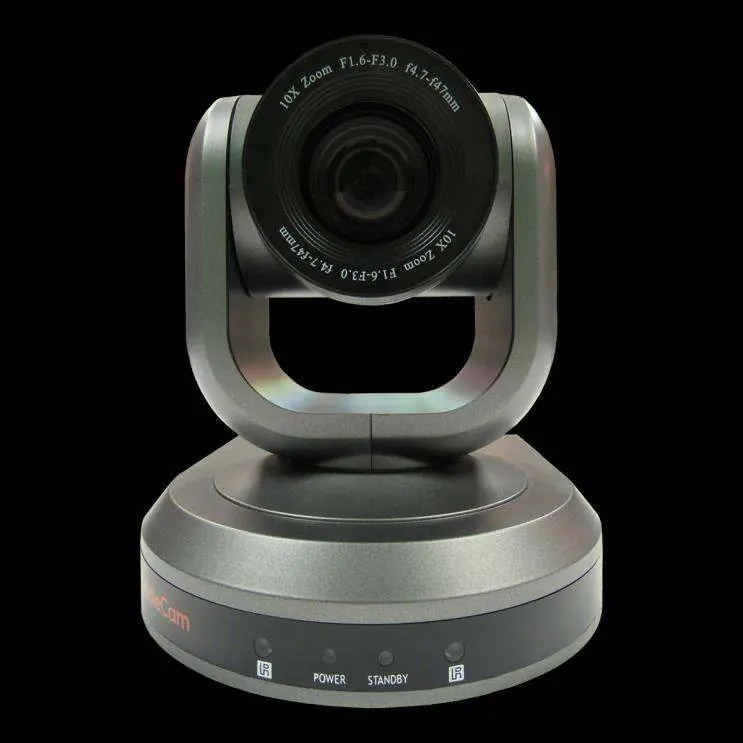

- Widok przedni: wskazuje obiektyw, odbiorniki IR oraz diody LED stanu.

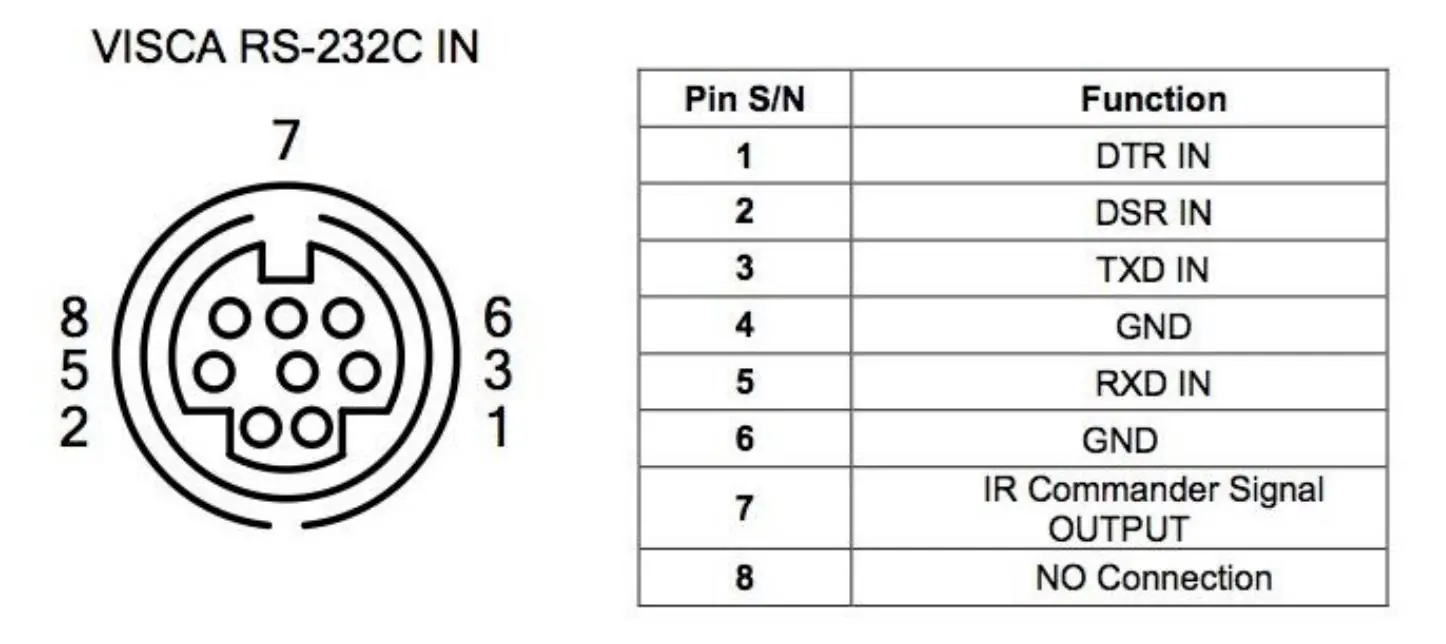

- Widok tylny: pokazuje porty USB 3.0, RS-232, RS-485 oraz gniazdo zasilania.
- Montaż sufitowy: ilustruje 4 kroki montażu z użyciem płytki sufitowej i wspornika trójkątnego.
Zgodność modelu
- Kamera wykorzystuje sterowniki UVC (USB Video Class) wbudowane w Windows, Mac OS i Linux.
- Zaleca się unikanie zewnętrznych hubów USB dla zapewnienia stabilnej transmisji wideo.
- Wymaga wyłączenia ustawień oszczędzania energii USB w systemie operacyjnym dla stabilnego połączenia.
