Instrukcja obsługi kamery PTZ HuddleCamHD 10X-USB2
Szybki przewodnik po instalacji i obsłudze kamery PTZ HuddleCamHD 10X-USB2. Dowiedz się, jak podłączyć urządzenie, skonfigurować ustawienia OSD, używać pilota i rozwiązywać problemy z połączeniem USB.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Kamera HuddleCamHD 10X-USB2 to urządzenie typu PTZ (Pan-Tilt-Zoom) przeznaczone do wideokonferencji. Instrukcja zawiera kluczowe wytyczne dotyczące bezpiecznej instalacji, poprawnego podłączenia do komputera oraz konfiguracji parametrów obrazu za pomocą menu OSD i pilota zdalnego sterowania.
Opis urządzenia
Kamera posiada następujące elementy:
- Przód: Obiektyw, odbiorniki sygnału IR oraz dioda zasilania (niebieska oznacza włączone urządzenie, brak światła oznacza tryb czuwania).
- Tył: Gniazdo zasilania 12V DC, odbiornik IR, porty sterowania RS232 i RS485 oraz interfejs USB 2.0.

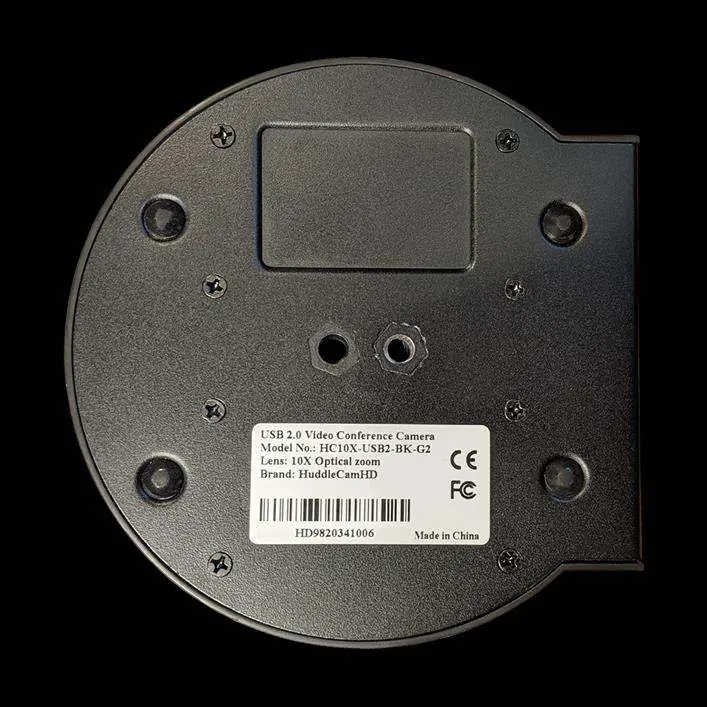

- Spód: Gwint 1/4-20 do montażu na statywie lub uchwycie.
Instalacja
Kamerę można zainstalować na biurku lub statywie:
- Instalacja na biurku: Upewnij się, że kamera stoi stabilnie. Jeśli używasz jej na pochyłej powierzchni, kąt nachylenia nie może przekraczać 15 stopni, aby mechanizm PTZ działał poprawnie.
- Instalacja na statywie: Użyj śruby 1/4-20UNC. Statyw musi stać na równej powierzchni.
Podłączenie
Aby poprawnie uruchomić kamerę, postępuj zgodnie z tą kolejnością:
- Podłącz zasilacz do kamery.
- Poczekaj, aż kamera wykona procedurę startową i ustawi się w pozycji Home.
- Podłącz kabel USB 2.0 do kamery i portu USB w komputerze.
- Skonfiguruj kamerę w wybranym oprogramowaniu.
Uwaga: Niezastosowanie się do tej kolejności może skutkować brakiem połączenia z komputerem. Unikaj używania hubów USB; podłączaj kamerę bezpośrednio do portu w komputerze.
Obsługa i pilot

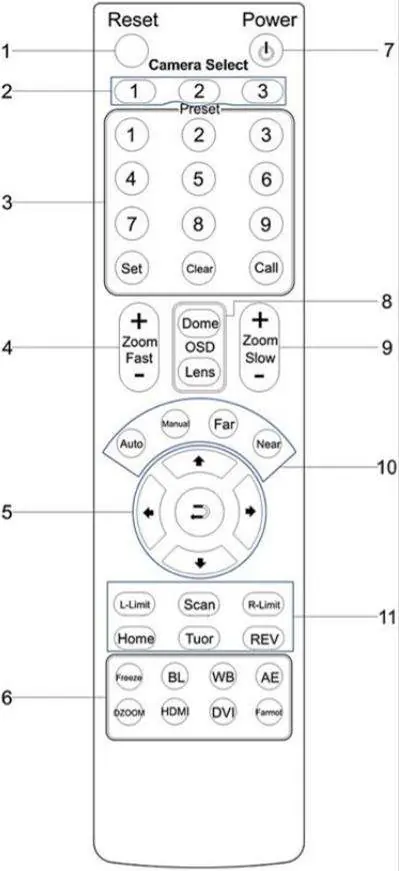

Pilot zdalnego sterowania umożliwia:
- Wybór kamery (ID 1, 2 lub 3).
- Sterowanie ruchem (Pan/Tilt) oraz zoomem (szybki i wolny).
- Zarządzanie presetami (zapisywanie i wywoływanie pozycji).
- Dostęp do menu OSD (Dome OSD dla ustawień kamery, Lens OSD dla ustawień obiektywu).
- Sterowanie ostrością (Auto/Manual).
Menu OSD
Menu ekranowe (OSD) pozwala na zaawansowaną konfigurację:
- Dome: Ustawienia protokołu (VISCA, PELCO-D), adresu, prędkości obrotu i pochylenia.
- Lens: Ustawienia ekspozycji (jasność, migawka, AE), koloru (odcień, nasycenie, balans bieli) oraz obrazu (odbicie lustrzane, tryb obrazu).
Uwaga: Nie można sterować ruchem kamery, gdy menu OSD jest wyświetlane na ekranie.
Rozwiązywanie problemów

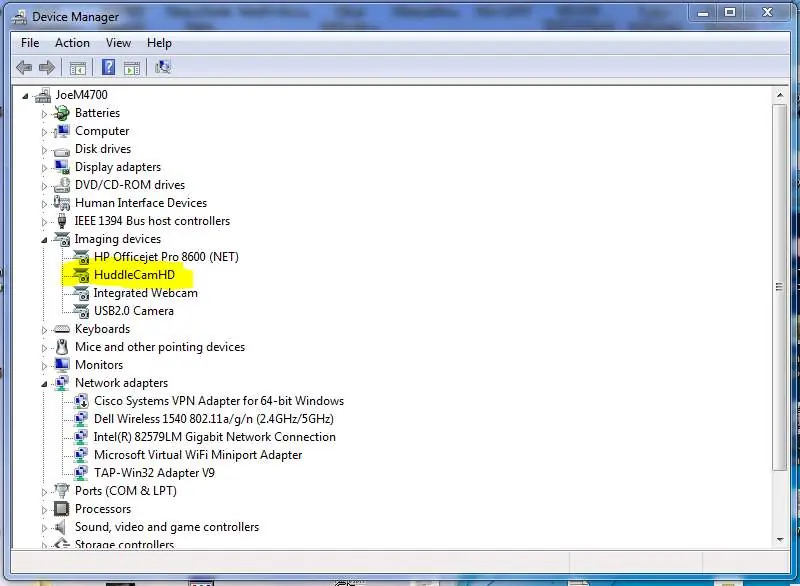

W przypadku problemów z połączeniem USB, upewnij się, że system operacyjny (Windows, Mac, Linux) rozpoznaje urządzenie jako "imaging device" w menedżerze urządzeń. Jeśli kamera nie jest wykrywana, spróbuj zrestartować urządzenie i podłączyć kabel ponownie. W przypadku braku zasilania sprawdź wszystkie połączenia kablowe.
Dane techniczne
Kamera wyposażona jest w sensor 1/2.9" HD Sony CMOS, oferuje 10-krotny zoom optyczny oraz 64 presety. Pracuje w rozdzielczości 1920x1080 przy 30 fps. Zasilanie: 12V DC 2A.
Praktyczna pomoc
Typowe problemy
Brak zasilania
Sprawdź połączenia zasilacza z kamerą i gniazdkiem elektrycznym.
Kamera nie łączy się przez USB
Wypróbuj inny kabel USB. Podłączaj kamerę do komputera dopiero po jej pełnym uruchomieniu.
Kamera nie reaguje na ruch (pan/tilt/zoom)
Wyjdź z menu OSD na ekranie. Sprawdź, czy nie osiągnięto limitu zakresu ruchu.
Pilot nie działa
Upewnij się, że przycisk wyboru kamery na pilocie odpowiada adresowi IR ustawionemu w kamerze.
Przed użyciem
- Sprawdź, czy zasilacz jest podłączony.
- Upewnij się, że kamera stoi na stabilnym podłożu (max 15 stopni nachylenia).
- Podłącz kabel USB bezpośrednio do komputera (unikaj hubów).
- Poczekaj, aż kamera zakończy procedurę startową (Home Position) przed podłączeniem USB.
Parametry w praktyce
- 10X Optical Zoom
- Dziesięciokrotne przybliżenie optyczne.
Ilustracje i schematy

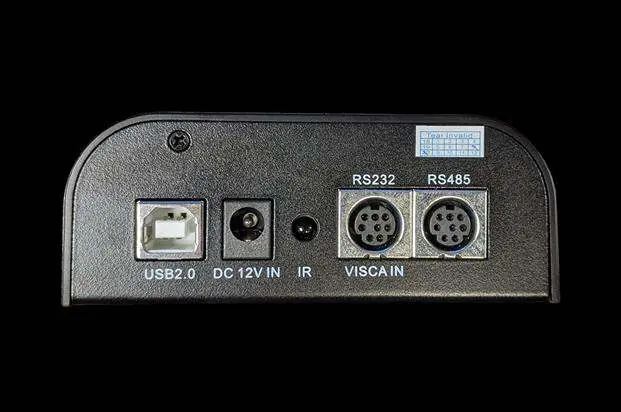

- Schemat tylnego panelu pokazuje porty USB, zasilania oraz sterowania.
- Rysunek instalacji na statywie wskazuje na śrubę 1/4-20UNC.

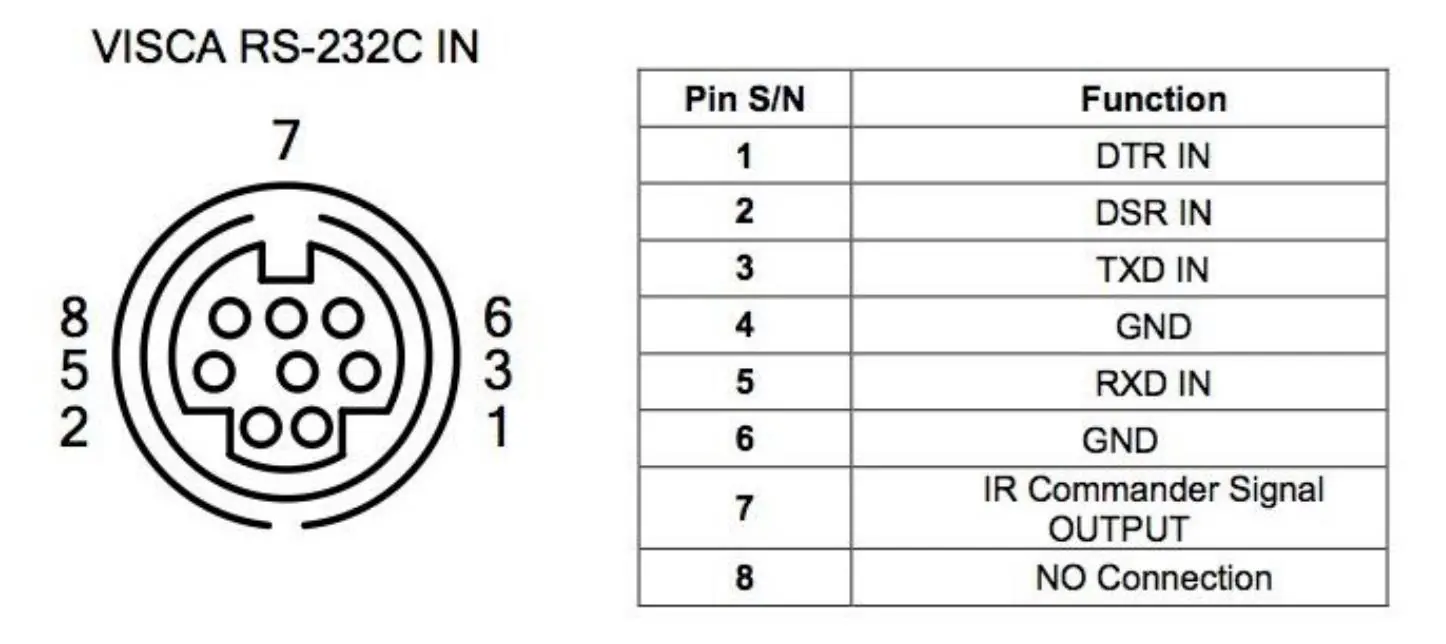

- Schemat pinów VISCA ułatwia podłączenie sterowania zewnętrznego.
Zgodność modelu
- Kamera jest zgodna z USB 2.0 i 3.0 (działa jako urządzenie USB 2.0).
- Wymaga sterowników UVC wbudowanych w systemy Windows, Mac OS i Linux.
- Zaleca się bezpośrednie podłączenie do portu USB komputera, bez hubów.
