Katalog części Husqvarna 128LD
Znajdź numery części zamiennych dla podkaszarki Husqvarna 128LD. Przewodnik zawiera schematy silnika, wału i uchwytu oraz listę referencyjną dla serwisu.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument jest katalogiem części zamiennych dla podkaszarki Husqvarna 128LD. Służy do identyfikacji numerów katalogowych części niezbędnych do naprawy i konserwacji urządzenia. Przed przystąpieniem do zamawiania części należy zwrócić szczególną uwagę na numer seryjny urządzenia, ponieważ niektóre podzespoły (np. bęben sprzęgła) różnią się w zależności od daty produkcji.
Struktura katalogu
Katalog został podzielony na sekcje tematyczne, które ułatwiają lokalizację poszczególnych elementów:

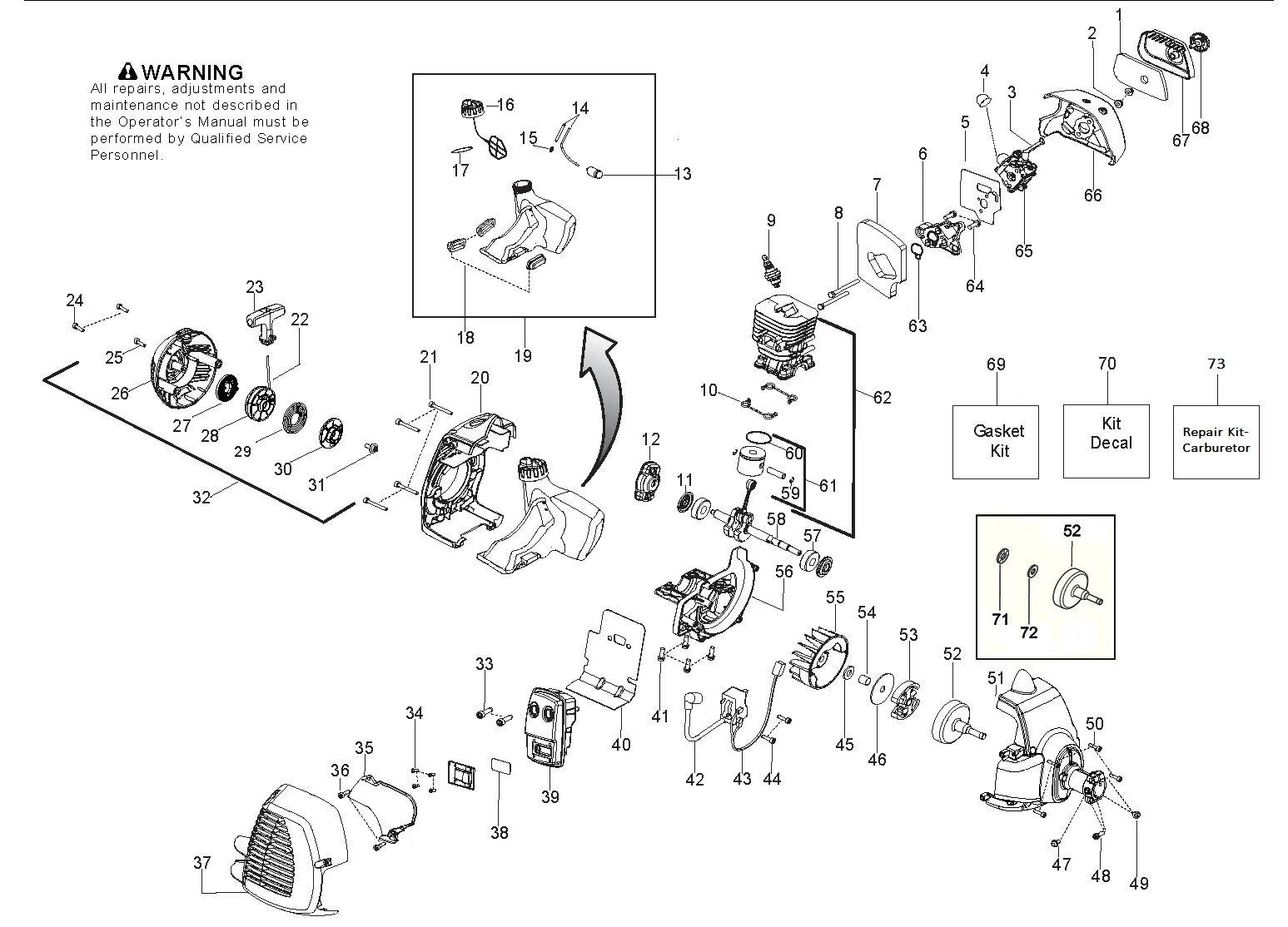

- Silnik: Schemat rozłożeniowy jednostki napędowej wraz z listą części (gaźnik, tłok, cylinder, układ zapłonowy).

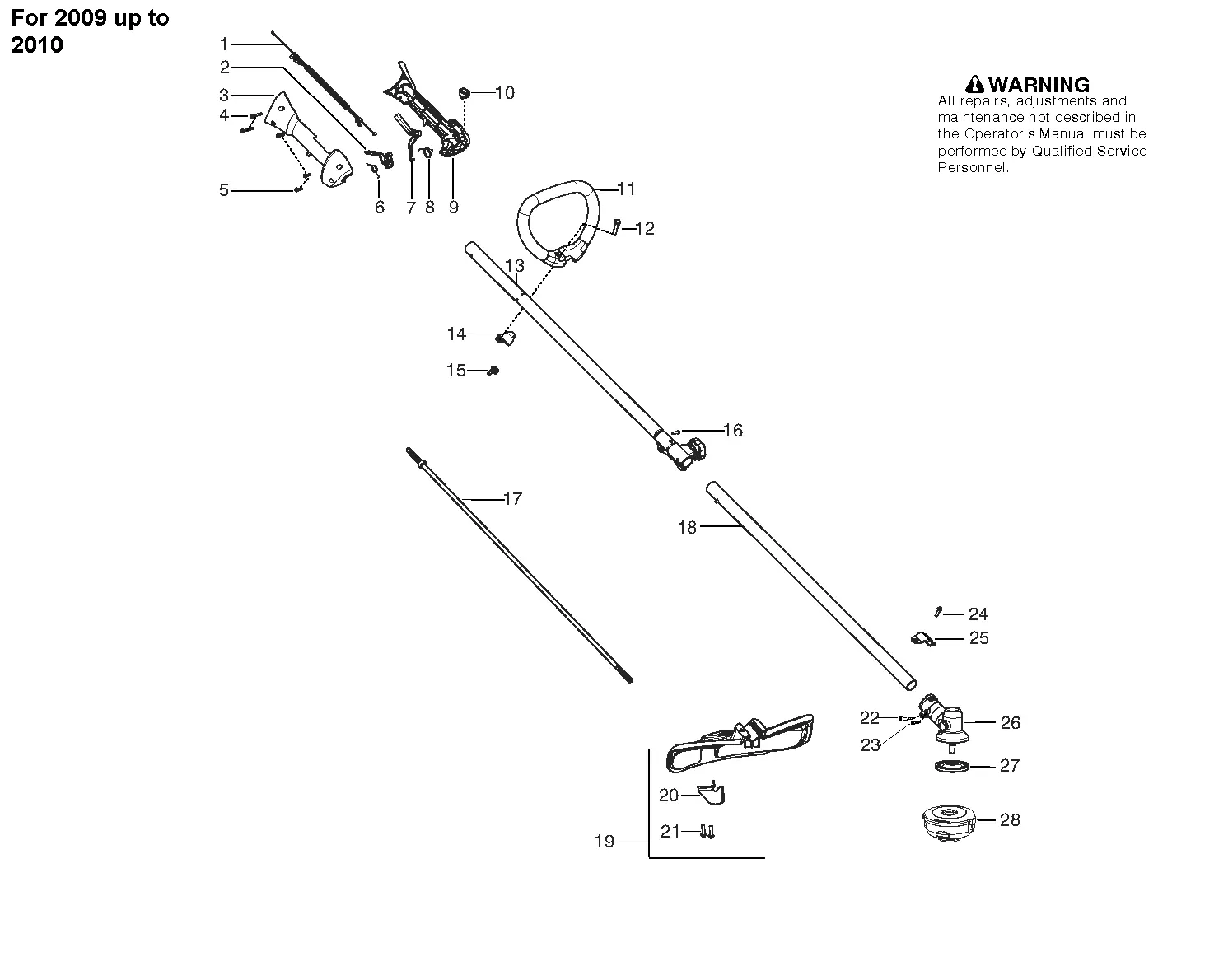

- Wał i uchwyt (2009-2010): Schemat dla modeli wyprodukowanych w latach 2009-2010.

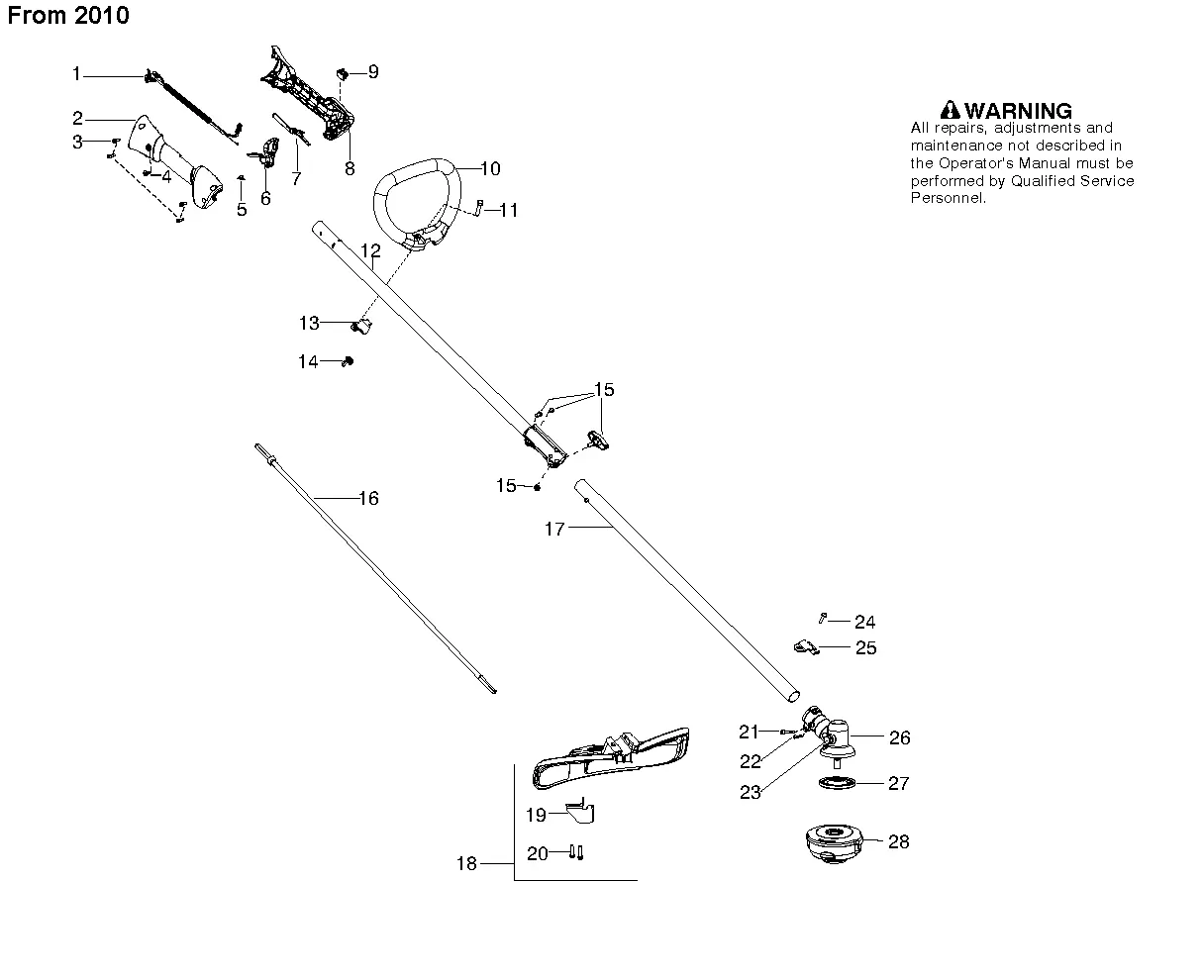

- Wał i uchwyt (od 2010): Schemat dla modeli wyprodukowanych od 2010 roku.
Wskazówki serwisowe

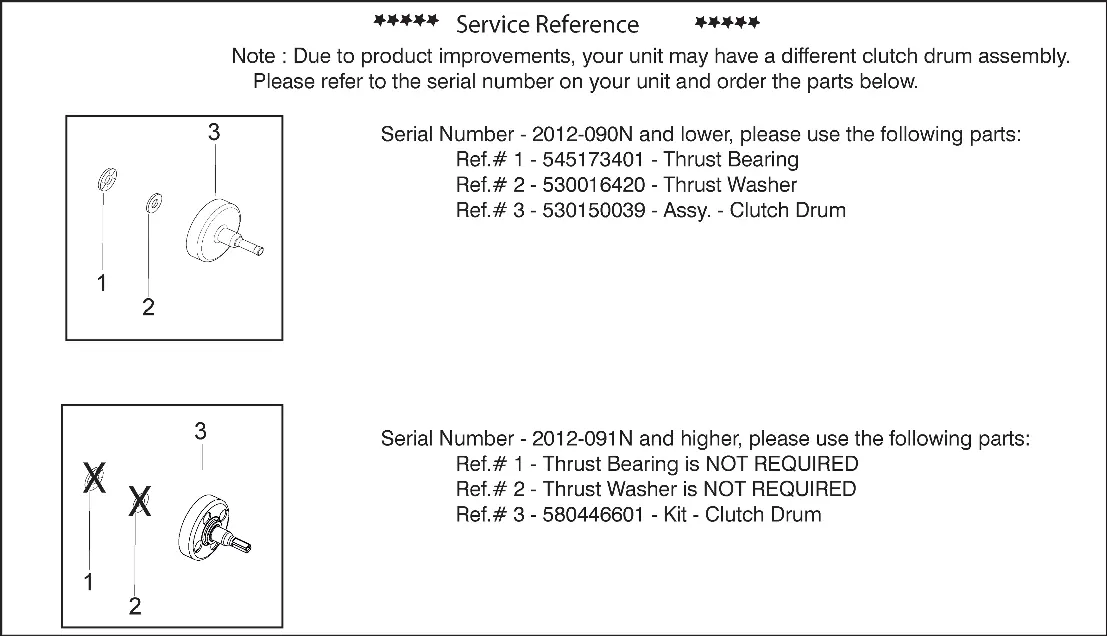

W przypadku naprawy układu sprzęgła, należy sprawdzić numer seryjny urządzenia:
- Dla numerów seryjnych 2012-090N i niższych: wymagane jest łożysko oporowe (Ref. 1) oraz podkładka oporowa (Ref. 2).
- Dla numerów seryjnych 2012-091N i wyższych: łożysko i podkładka oporowa nie są wymagane.
Zawsze należy korzystać z odpowiedniego schematu dla danego rocznika produkcji, aby uniknąć błędnego doboru części.
Informacje o producencie
Husqvarna
Praktyczna pomoc
Typowe problemy
Sprawdź numer seryjny urządzenia. Modele 2012-090N i starsze wymagają łożyska i podkładki oporowej, natomiast modele 2012-091N i nowsze ich nie wymagają.
Wybierz zestaw odpowiedni dla typu gaźnika (Zama lub Ruixing), sprawdzając oznaczenia na częściach lub w tabeli części.
Przed użyciem
- Zidentyfikuj numer seryjny urządzenia przed zakupem części.
- Sprawdź rok produkcji urządzenia (przed 2010 lub od 2010) dla części wału i uchwytu.
- Porównaj numer referencyjny ze schematu z tabelą części.
- Upewnij się, że zamawiasz właściwy zestaw naprawczy (np. uszczelki, gaźnik).
