Ogród / Kosiarki do trawy
Instrukcja obsługi kosiarki Husqvarna LC 118, LC 219P, LC 419A, LC 419SP, LC 19AP
Szybki przewodnik po instrukcji obsługi kosiarki Husqvarna serii LC. Dowiedz się, jak bezpiecznie montować, uruchamiać, konserwować i rozwiązywać problemy z kosiarką.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja obsługi kosiarki Husqvarna serii LC zawiera wytyczne dotyczące bezpiecznej eksploatacji, montażu, konserwacji oraz rozwiązywania problemów technicznych dla modeli LC 118, LC 219P, LC 419A, LC 419SP oraz LC 19AP. str. 2
Najważniejsze czynności

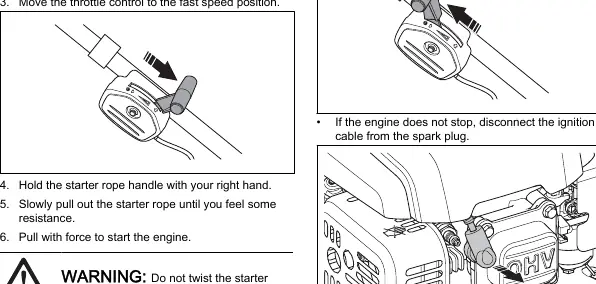

- Uruchamianie silnika str. 9
- Zatrzymywanie silnika str. 9
- Regulacja wysokości koszenia str. 8, 9
Pierwsze uruchomienie
- Sprawdź poziom oleju i paliwa przed pierwszym uruchomieniem. str. 8, 11
Problemy i rozwiązania
Silnik nie uruchamia się
Sprawdź podłączenie przewodu zapłonowego, poziom paliwa, czystość gaźnika i stan świecy zapłonowej.
str. 13Konserwacja i reset
- Wymiana oleju: pierwszy raz po 5 godzinach, następnie co 50 godzin. str. 10
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Pojemność zbiornika paliwa | 0.9 - 1.0 litra | Ilość paliwa mieszcząca się w zbiorniku. | str. 16 |
| Prędkość obrotowa | 2900 obr./min | Prędkość pracy silnika. | str. 15 |
Gdzie szukać w PDF
- Przegląd produktu str. 2
- Konserwacja str. 10, 11, 12
- Dane techniczne str. 15, 16
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy kosiarek Husqvarna serii LC (LC 118, LC 219P, LC 419A, LC 419SP, LC 19AP). Produkt jest kosiarką rotacyjną sterowaną przez operatora, przeznaczoną wyłącznie do koszenia trawników. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, w tym z ostrzeżeniami dotyczącymi gorących powierzchni, wirujących ostrzy oraz oparów paliwa.
Montaż
Proces montażu obejmuje następujące kroki:
- Uchwyt: Zamocuj dolny uchwyt za pomocą śrub i nakrętek, a następnie podnieś górny uchwyt i dokręć pokrętła.
- Kosz na trawę: Złóż górną i dolną część kosza, podnieś tylną pokrywę kosiarki i zawieś kosz na kanale wylotowym.

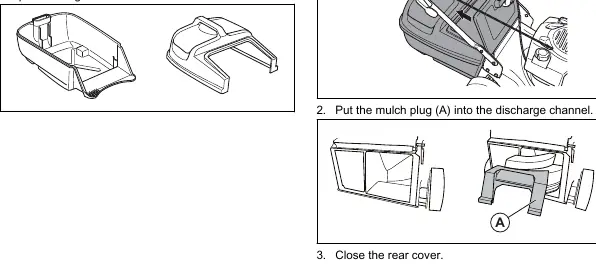

- Wtyk mulczujący: Podnieś tylną pokrywę, wyjmij kosz na trawę i włóż wtyk mulczujący do kanału wylotowego.
- Łapacz iskier (opcja): W modelach LC 118 należy zdjąć pokrywę silnika i osłonę tłumika, aby zamontować łapacz iskier.
Obsługa
Przed uruchomieniem sprawdź poziom oleju i paliwa. Używaj benzyny bezołowiowej o liczbie oktanowej co najmniej 91. Aby uruchomić kosiarkę, ustaw dźwignię przepustnicy w pozycji szybkiej, chwyć uchwyt linki rozrusznika i pociągnij energicznie. W modelu LC 419SP napęd kół uruchamia się poprzez dociśnięcie pałąka napędu do uchwytu.
Konserwacja
Regularna konserwacja jest kluczowa dla żywotności urządzenia:
- Olej: Sprawdzaj poziom oleju przed każdym użyciem. Wymieniaj olej zgodnie z harmonogramem (pierwszy raz po 5 godzinach, potem co 50 godzin).
- Filtr powietrza: Czyść lub wymieniaj regularnie. Nie używaj szczotki do czyszczenia filtra, aby nie wcierać brudu.
- Ostrza: Utrzymuj ostrza ostre. Tępe ostrza powodują żółknięcie trawy.
- Czyszczenie: Czyść kosiarkę z zewnątrz szczotką. Nie używaj myjek ciśnieniowych.
Rozwiązywanie problemów
W przypadku problemów z uruchomieniem silnika sprawdź podłączenie przewodu zapłonowego, poziom paliwa oraz stan świecy zapłonowej. Jeśli kosiarka wibruje, sprawdź, czy ostrza nie są poluzowane lub wygięte. W przypadku problemów z napędem (LC 419SP) może być konieczna regulacja linki sprzęgła za pomocą śruby regulacyjnej.
Dane techniczne
Kosiarki różnią się parametrami silnika (pojemność 139-166 cm3), mocą nominalną (2.2-2.75 kW) oraz systemem napędu. Szczegółowe dane dla każdego modelu znajdują się w tabeli na stronie 15 i 16 instrukcji.
Informacje o producencie
Husqvarna
Praktyczna pomoc
Typowe problemy
Silnik nie uruchamia się
Sprawdź, czy przewód zapłonowy jest podłączony, czy zbiornik paliwa nie jest pusty, czy paliwo jest świeże oraz czy świeca zapłonowa nie jest uszkodzona.
Silnik nie zatrzymuje się
Mechanizm zatrzymania może być uszkodzony. Odłącz przewód zapłonowy od świecy i skontaktuj się z serwisem.
Nadmierne wibracje uchwytu
Ostrze może być poluzowane, niewyważone lub wygięte. Dokręć śruby ostrza lub wymień ostrze.
Trawa nie jest mulczowana
Trawa może być zbyt mokra lub zbyt wysoka. Poczekaj, aż wyschnie, lub skróć ją w dwóch przejściach.
Przed użyciem
- Sprawdź poziom oleju silnikowego.
- Sprawdź poziom paliwa w zbiorniku.
- Upewnij się, że przewód zapłonowy jest podłączony.
- Sprawdź, czy ostrza są prawidłowo zamocowane i ostre.
- Upewnij się, że filtr powietrza jest czysty.
Parametry w praktyce
- Pojemność skokowa (cm3)
- Określa wielkość silnika; modele LC 118 mają 139 cm3, pozostałe 166 cm3 (LC 19AP 161 cm3).
- Poziom mocy akustycznej (LWA)
- Gwarantowany poziom hałasu emitowanego przez urządzenie (94-98 dB(A)).
- Szerokość koszenia
- Szerokość pasa trawy koszonego podczas jednego przejazdu (460-480 mm).
Ilustracje i schematy

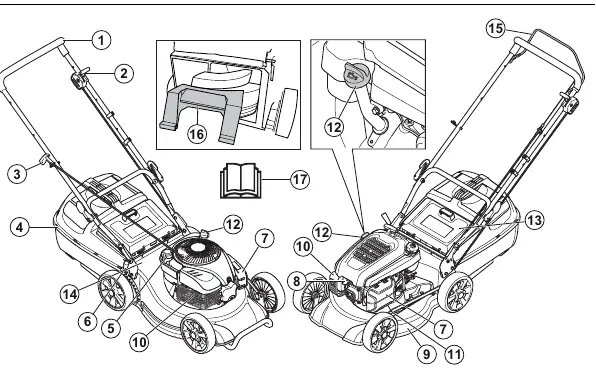

- Schemat przeglądu produktu (str. 2) identyfikuje kluczowe elementy: uchwyt, dźwignię przepustnicy, wlew paliwa, wlew oleju, filtr powietrza i świecę zapłonową.

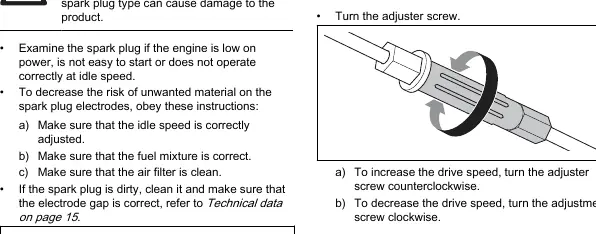

- Schemat regulacji linki sprzęgła (str. 13) pokazuje śrubę regulacyjną dla modelu LC 419SP.
Zgodność modelu
- Modele LC 118, LC 219P, LC 419A, LC 419SP, LC 19AP mają różne specyfikacje silników i napędu.
- Łapacz iskier jest opcjonalnym akcesorium dla modelu LC 118.
