Instrukcja obsługi traktora ogrodowego Husqvarna TS 138L
Szybki przewodnik po instrukcji obsługi traktora ogrodowego Husqvarna TS 138L. Znajdź informacje o montażu, bezpiecznej eksploatacji, konserwacji, specyfikacji technicznej oraz rozwiązywaniu problemów.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Traktor ogrodowy Husqvarna TS 138L to urządzenie przeznaczone do koszenia trawników. Przed rozpoczęciem użytkowania należy zapoznać się z zasadami bezpieczeństwa, w szczególności dotyczącymi pracy na zboczach (maksymalne nachylenie 15 stopni) oraz obecności dzieci w strefie pracy. Traktor wyposażony jest w system ROS (Reverse Operation System), który pozwala na koszenie podczas jazdy do tyłu, jeśli jest to konieczne.
Opis urządzenia i sterowanie
Traktor posiada szereg elementów sterujących, w tym:
- Dźwignia podnoszenia osprzętu (A): Służy do podnoszenia i opuszczania agregatu tnącego.
- Pedał sprzęgła/hamulca (B): Służy do zatrzymywania traktora i uruchamiania silnika.
- Dźwignia hamulca postojowego (C): Blokuje pedał hamulca.
- Dźwignia przepustnicy/ssania (D): Służy do uruchamiania silnika i regulacji prędkości obrotowej.
- Dźwignia sprzęgła osprzętu (E): Włącza ostrza tnące.
- Stacyjka (F): Służy do uruchamiania i wyłączania silnika.
- Dźwignia sterowania ruchem (J): Wybiera prędkość i kierunek jazdy.
Montaż i przygotowanie
Traktor jest dostarczany częściowo zmontowany. Główne czynności montażowe obejmują:
- Kierownica: Montaż wspornika, wałka przedłużającego i kierownicy.
- Siedzenie: Montaż na podstawie z wykorzystaniem dołączonych śrub i podkładek.
- Akumulator: Podłączenie kabli (najpierw czerwony do plusa, potem czarny do minusa).
Obsługa traktora
Przed uruchomieniem silnika należy sprawdzić poziom oleju i paliwa. Uruchamianie odbywa się poprzez ustawienie dźwigni przepustnicy w pozycji ssania, wciśnięcie pedału hamulca i przekręcenie kluczyka w stacyjce. Po uruchomieniu należy ustawić przepustnicę w pozycji szybkiej pracy. Podczas koszenia na zboczach należy zachować szczególną ostrożność, jeżdżąc w górę i w dół, nigdy w poprzek.
Konserwacja i serwis
Regularna konserwacja jest kluczowa dla trwałości traktora:
- Wymiana oleju: Należy przeprowadzać co 50 godzin pracy lub raz w sezonie.
- Ostrza: Należy utrzymywać je w stanie ostrym; w przypadku uszkodzenia lub stępienia należy je naostrzyć lub wymienić.
- Czyszczenie: Traktor posiada port do mycia agregatu (washout port), który należy wykorzystywać po każdym koszeniu.
- Paski napędowe: Należy sprawdzać ich stan pod kątem zużycia i prawidłowego prowadzenia.
Rozwiązywanie problemów
W przypadku problemów z uruchomieniem silnika, utratą mocy lub nierównym koszeniem, należy sprawdzić stan filtra powietrza, świecy zapłonowej, poziom paliwa oraz czystość agregatu tnącego. Wszelkie poważniejsze usterki powinny być zgłaszane do autoryzowanego serwisu.
Informacje o producencie
Husqvarna
Praktyczna pomoc
Typowe problemy
Silnik nie uruchamia się
Sprawdź poziom paliwa, stan świecy zapłonowej, filtra powietrza lub naładowanie akumulatora.
Utrata mocy podczas koszenia
Zmniejsz prędkość jazdy, sprawdź czy filtr powietrza nie jest brudny, czy poziom oleju jest właściwy lub czy agregat tnący nie jest zapchany trawą.
Nierówne koszenie
Sprawdź, czy ostrza są ostre i czy agregat tnący jest wypoziomowany.
Silnik gaśnie przy włączaniu biegu wstecznego
Upewnij się, że kluczyk jest w pozycji ROS 'ON' lub wyłącz sprzęgło osprzętu przed cofaniem.
Przed użyciem
- Sprawdź poziom oleju silnikowego.
- Sprawdź ciśnienie w oponach.
- Upewnij się, że akumulator jest naładowany.
- Sprawdź, czy wszystkie śruby są dokręcone.
- Upewnij się, że w pobliżu nie ma osób postronnych.
- Sprawdź, czy hamulec działa prawidłowo.
Parametry w praktyce
- Pojemność paliwa
- 1.5 galona (5.67 L), benzyna bezołowiowa.
- Olej silnikowy
- SAE 10W30 (powyżej 0°C), SAE 5W30 (poniżej 0°C).
- Moment dokręcenia ostrza
- 62-75 Nm (45-55 ft-lb).
- Świeca zapłonowa
- Typ 591165501, przerwa 0.76 mm.

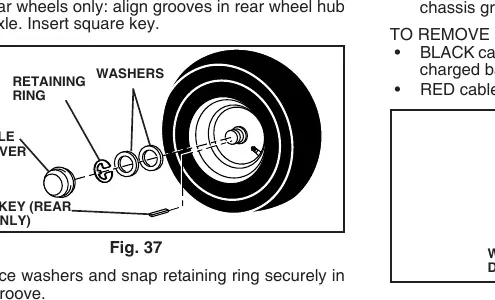

Ilustracje i schematy

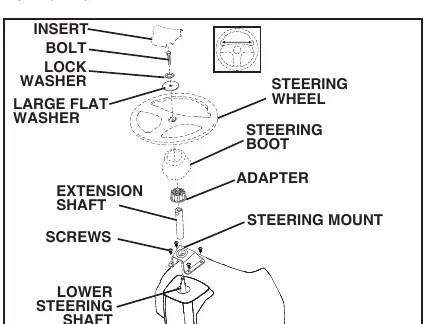

- Fig. 2: Montaż kierownicy i elementów sterujących.

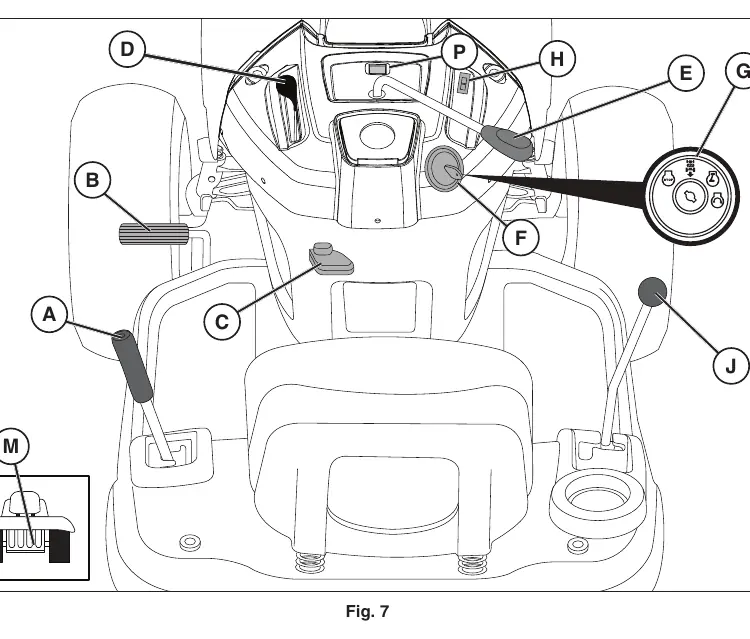

- Fig. 7: Rozmieszczenie elementów sterujących traktora.
- Fig. 19: Demontaż ostrza tnącego.

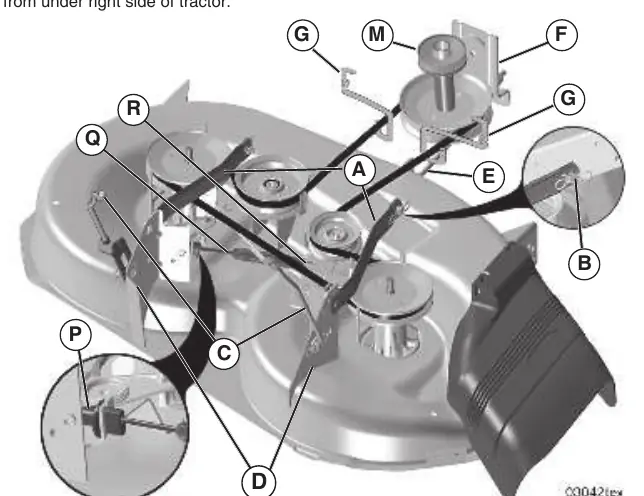

- Fig. 25: Demontaż agregatu tnącego.
Zgodność modelu
- Maksymalne nachylenie terenu: 15 stopni.
- Używaj tylko zalecanego osprzętu.
