Instrukcja obsługi wertykulatora Husqvarna S 138i i S 138C
Szybki przewodnik po instrukcji obsługi wertykulatora Husqvarna S 138i oraz S 138C. Dowiedz się, jak obsługiwać urządzenie, regulować głębokość pracy i bezpiecznie korzystać z wertykulatora.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy dwóch modeli wertykulatorów: Husqvarna S 138i (zasilany akumulatorowo) oraz S 138C (zasilany sieciowo). Dokument zawiera szczegółowe opisy elementów sterowania, procedury uruchamiania oraz wskazówki dotyczące bezpiecznej eksploatacji urządzenia. Przed przystąpieniem do pracy należy zapoznać się z budową urządzenia oraz upewnić się, że wszystkie elementy są sprawne.
Opis urządzenia
Wertykulatory S 138i i S 138C wyposażone są w kluczowe elementy sterujące, które umożliwiają bezpieczną i efektywną pracę:
- Dźwignia hamulca silnika: Służy do uruchamiania i zatrzymywania silnika. Musi być przytrzymana podczas pracy.
- Blokada rozruchu (Start inhibitor): Zabezpieczenie przed przypadkowym uruchomieniem urządzenia.
- Pokrętło regulacji głębokości pracy: Pozwala na dostosowanie głębokości nacinania darni.
- Kosz na trawę: Służy do zbierania wygrabionego materiału.

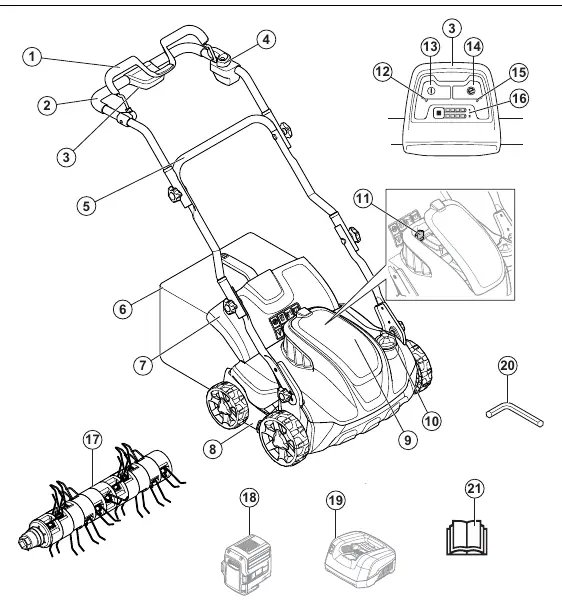

Obsługa modelu S 138i (akumulatorowy)
Model S 138i posiada dodatkowy panel sterowania, który umożliwia:
- Włączanie i wyłączanie urządzenia przyciskiem ON/OFF.
- Aktywację trybu SavE, który optymalizuje zużycie energii i wydłuża czas pracy na jednym ładowaniu.
- Monitorowanie stanu naładowania akumulatora za pomocą wskaźników LED.
- Wymagane jest użycie kluczyka bezpieczeństwa w celu uruchomienia urządzenia.

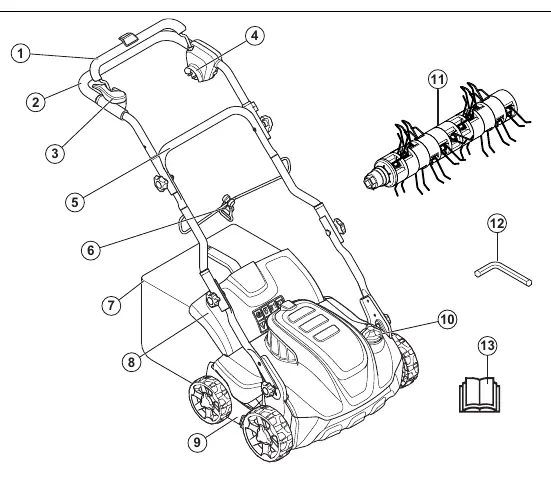

Obsługa modelu S 138C (sieciowy)
Model S 138C jest zasilany bezpośrednio z sieci elektrycznej:
- Urządzenie posiada gniazdo zasilania, do którego należy podłączyć odpowiedni przedłużacz.
- Zaleca się stosowanie zacisku kabla, aby zapobiec przypadkowemu odłączeniu przewodu podczas pracy.
Konserwacja i bezpieczeństwo
Aby zapewnić długą żywotność urządzenia:
- Regularnie sprawdzaj stan sprężyn (tines) pod kątem uszkodzeń lub zużycia.
- Po każdym użyciu oczyść urządzenie z resztek trawy i ziemi.
- Przed przystąpieniem do jakichkolwiek prac konserwacyjnych lub czyszczenia, upewnij się, że urządzenie jest odłączone od zasilania (wyjęty akumulator lub wyciągnięta wtyczka z gniazdka).
- Przechowuj urządzenie w suchym i bezpiecznym miejscu, niedostępnym dla dzieci.
Informacje o producencie
Husqvarna
Praktyczna pomoc
Typowe problemy
Urządzenie nie uruchamia się
Sprawdź, czy kluczyk bezpieczeństwa jest włożony (model 138i) lub czy przewód jest poprawnie podłączony do gniazdka (model 138C). Upewnij się, że dźwignia hamulca silnika jest przytrzymana.
Słaba wydajność wertykulacji
Sprawdź ustawienie pokrętła głębokości pracy. Jeśli sprężyny są zbyt wysoko, nie będą skutecznie nacinac darni.
Przed użyciem
- Sprawdź, czy kosz na trawę jest poprawnie zamontowany.
- Upewnij się, że sprężyny (tines) nie są uszkodzone ani wygięte.
- W modelu 138i: naładuj akumulator do pełna.
- W modelu 138C: sprawdź stan przewodu zasilającego i podłącz go do gniazdka z zabezpieczeniem.
- Ustaw odpowiednią głębokość pracy za pomocą pokrętła.
Parametry w praktyce
- Start inhibitor
- Blokada rozruchu, którą należy zwolnić przed pociągnięciem dźwigni hamulca silnika.
- Motor brake handle
- Dźwignia hamulca silnika; jej zwolnienie powoduje natychmiastowe zatrzymanie silnika.
Ilustracje i schematy
- Panel sterowania (138i) zawiera przycisk zasilania, przycisk SavE oraz wskaźniki LED stanu baterii.
- Pokrętło nr 10 służy do precyzyjnej regulacji głębokości pracy wertykulatora.
Zgodność modelu
- Model S 138i wymaga dedykowanego akumulatora Husqvarna.
- Model S 138C wymaga przedłużacza przystosowanego do pracy na zewnątrz.
