Instrukcja obsługi wykaszarki spalinowej Husqvarna 129R
Szybki przewodnik po instrukcji obsługi wykaszarki spalinowej Husqvarna 129R. Dowiedz się, jak bezpiecznie montować, uruchamiać, konserwować i używać urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznej obsługi, montażu i konserwacji wykaszarki spalinowej Husqvarna 129R. Przed użyciem urządzenia należy zapoznać się z zasadami bezpieczeństwa, w tym z wymogami dotyczącymi środków ochrony osobistej (kask, ochrona oczu i słuchu, rękawice, obuwie ochronne). Urządzenie jest przeznaczone do koszenia trawy i zarośli.
Opis urządzenia

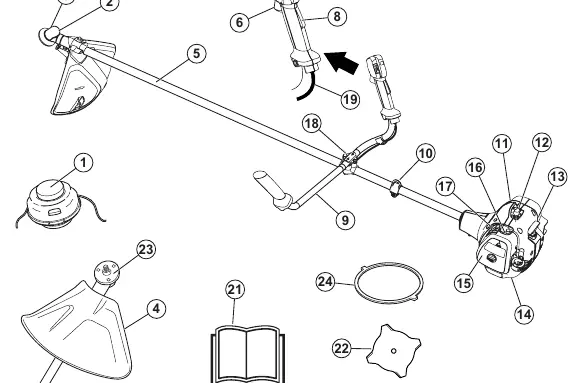

Główne elementy wykaszarki (zgodnie z rysunkiem 1):
- Głowica żyłkowa
- Przekładnia kątowa
- Osłona urządzenia tnącego
- Uchwyt gazu
- Wyłącznik silnika
- Zbiornik paliwa
- Ssanie (choke)
- Uchwyt rozrusznika
Montaż
Przed rozpoczęciem pracy należy upewnić się, że urządzenie jest w pełni zmontowane:
- Kierownica: Zamontuj uchwyt gazu na kierownicy, wyrównując otwory i dokręcając śruby.
- Uprząż: Zamontuj zacisk uprzęży na sztycy. Wyreguluj uprząż tak, aby ciężar urządzenia rozkładał się równomiernie na ramionach, a głowica tnąca była równoległa do podłoża.
- Osłona i głowica: Zamontuj osłonę urządzenia tnącego, tarczę zabierakową i głowicę żyłkową lub nóż, blokując wał za pomocą klucza imbusowego lub śrubokręta.
Obsługa
Urządzenie wymaga mieszanki paliwowej w proporcji 50:1 (2% oleju do silników dwusuwowych). Nie używaj benzyny z zawartością etanolu powyżej 10% (E10).
Uruchamianie silnika
- Naciśnij pompkę paliwa (primer) 10 razy.
- Ustaw ssanie w pozycji włączonej.
- Przytrzymaj urządzenie przy ziemi lewą ręką i pociągnij za uchwyt rozrusznika, aż silnik zacznie pracować.
- Po uruchomieniu wyłącz ssanie i pozwól silnikowi rozgrzać się przez 60 sekund.
Konserwacja
Regularna konserwacja jest kluczowa dla żywotności urządzenia:
- Cotygodniowa: Czyszczenie powierzchni zewnętrznych, sprawdzenie obrotów biegu jałowego, smarowanie przekładni kątowej, sprawdzenie nakrętki zabezpieczającej.
- Miesięczna: Sprawdzenie linki rozrusznika.
- Roczna: Sprawdzenie świecy zapłonowej, filtra paliwa, układu chłodzenia i iskrochronu.
Dane techniczne
- Pojemność zbiornika paliwa: 0,343 l
- Waga (bez osprzętu): 5,4 kg
- Obroty biegu jałowego: 2800-3200 obr./min
- Świeca zapłonowa: Husqvarna HQT-4
Informacje o producencie
Husqvarna
Praktyczna pomoc
Typowe problemy
Silnik nie uruchamia się lub pracuje nierówno
Sprawdź świecę zapłonową, wyczyść filtr powietrza i upewnij się, że mieszanka paliwowa jest świeża i prawidłowa.
Głowica tnąca obraca się na biegu jałowym
Wyreguluj śrubę T gaźnika w kierunku przeciwnym do ruchu wskazówek zegara, aż głowica przestanie się obracać.
Niska moc silnika
Sprawdź stan świecy zapłonowej, wyczyść filtr powietrza i sprawdź układ paliwowy.
Przed użyciem
- Sprawdź, czy wszystkie części są na miejscu i nieuszkodzone.
- Sprawdź dokręcenie wszystkich śrub, nakrętek i połączeń.
- Sprawdź stan ostrzy lub głowicy żyłkowej.
- Sprawdź poziom paliwa i upewnij się, że nie ma wycieków.
- Sprawdź działanie wyłącznika silnika.
- Upewnij się, że uprząż jest prawidłowo wyregulowana.
Parametry w praktyce
- Mieszanka paliwowa
- Proporcja 50:1 (2% oleju do silników dwusuwowych chłodzonych powietrzem).
- Obroty biegu jałowego
- 2800-3200 obr./min; silnik powinien pracować płynnie, a głowica nie powinna się obracać.
- Pojemność zbiornika paliwa
- 0,343 litra.
Ilustracje i schematy
- Fig 1: Przegląd części urządzenia.
- Fig 25-27: Montaż kierownicy i osłony tarczy.
- Fig 31-33: Procedura uruchamiania silnika.
- Fig 38: Regulacja obrotów biegu jałowego śrubą T.
- Fig 42-44: Czyszczenie i oliwienie filtra powietrza.
Zgodność modelu
- Używaj tylko oryginalnych akcesoriów Husqvarna.
- Nie używaj benzyny z zawartością etanolu powyżej 10% (E10).
- Stosuj tylko zalecaną świecę zapłonową Husqvarna HQT-4.
