Instrukcja obsługi podkaszarki i wykaszarki Husqvarna 122L / 122RJ

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy podkaszarki Husqvarna 122L oraz wykaszarki 122RJ. Urządzenia te wyposażone są w silnik spalinowy dwusuwowy. Przed użyciem należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, w tym zachowaniem bezpiecznej odległości 15 metrów od osób postronnych oraz stosowaniem odpowiedniej odzieży ochronnej.

Opis urządzenia

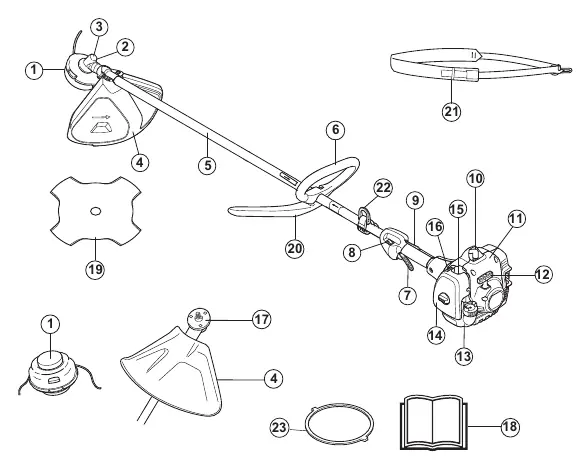

Urządzenie składa się z silnika, wału, uchwytu (pętlowego w 122L lub typu J w 122RJ) oraz głowicy tnącej lub noża. Kluczowe elementy sterujące to spust przepustnicy, blokada spustu, wyłącznik oraz ssanie.

Montaż

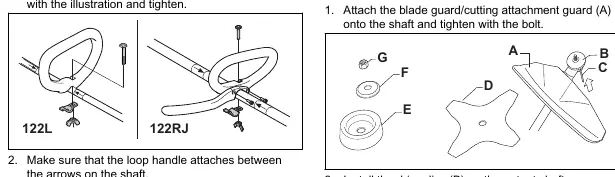

• Uchwyt: Zamontuj uchwyt pętlowy na wale zgodnie z oznaczeniami. W modelu 122RJ zamontuj dodatkowo uchwyt typu J.
• Osłona i głowica: Zamontuj osłonę tarczy/głowicy na wale. W przypadku noża (tylko 122RJ), upewnij się, że tarcza napędowa i kołnierz są poprawnie osadzone.
• Szelki: W modelu 122RJ zamontuj obejmę szelek i wyreguluj ich długość tak, aby hak znajdował się na wysokości prawego biodra.

Obsługa

Urządzenie wymaga mieszanki paliwowej (benzyna + olej do silników 2-suwowych w proporcji 50:1). Nie używaj paliwa z zawartością etanolu powyżej 10%.

Uruchamianie silnika

1. Naciśnij pompkę paliwa 10 razy.
2. Ustaw ssanie w pozycji zamkniętej (dla zimnego silnika).
3. Pociągnij za linkę rozrusznika, aż silnik zacznie pracować.
4. Po uruchomieniu ustaw ssanie w pozycji roboczej i pozwól silnikowi rozgrzać się przez 60 sekund.

Konserwacja

Regularna konserwacja jest kluczowa dla żywotności urządzenia:

• Codziennie: Czyszczenie powierzchni zewnętrznej, filtra powietrza, sprawdzanie wyłącznika, osłon i głowicy tnącej.
• Cotygodniowo: Smarowanie przekładni kątowej, sprawdzanie świecy zapłonowej, czyszczenie układu chłodzenia.
• Miesięcznie: Sprawdzanie filtra paliwa, przewodów paliwowych i sprzęgła.

Rozwiązywanie problemów

Jeśli silnik nie uruchamia się, sprawdź stan świecy zapłonowej (czy nie jest brudna lub mokra), poprawność mieszanki paliwowej oraz czy zapadki rozrusznika poruszają się swobodnie. Jeśli silnik gaśnie, sprawdź, czy filtr powietrza nie jest zatkany.

Dane techniczne

Silnik o pojemności 21,7 cm3. Obroty biegu jałowego wynoszą 2800-3200 obr./min. Poziom hałasu przy uchu operatora wynosi 85-90 dB(A) w zależności od osprzętu.
