Instrukcja obsługi podkaszarki akumulatorowej Husqvarna 215iL
Kompletny przewodnik po instrukcji obsługi podkaszarki akumulatorowej Husqvarna 215iL. Dowiedz się, jak bezpiecznie montować, uruchamiać, konserwować urządzenie oraz rozwiązywać problemy z zasilaniem i pracą silnika.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Husqvarna 215iL to podkaszarka akumulatorowa. Aby ją uruchomić, należy włożyć naładowany akumulator, nacisnąć przycisk start/stop, a następnie użyć blokady manetki i manetki gazu. str. 7, 15
Najważniejsze czynności
- Montaż osłony i głowicy str. 14
- Ładowanie akumulatora str. 15
Pierwsze uruchomienie
- Naładuj akumulator, zamontuj osłonę, głowicę i uchwyt, włóż akumulator, włącz przyciskiem start/stop. str. 14, 15
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Przeciążenie (dioda błędu)
Głowica tnąca nie może się swobodnie poruszać. Usuń przeszkodę.
str. 17Konserwacja i reset
- Regularnie czyść urządzenie suchą szmatką, sprawdzaj stan osłon i głowicy tnącej. str. 16, 17
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Silnik | BLDC | Typ silnika | str. 19 |
| Prędkość obrotowa | 6800 obr./min | Prędkość wału wyjściowego | str. 19 |
| Szerokość cięcia | 310 mm | Szerokość robocza | str. 19 |
| Waga | 2.9 kg | Waga bez akumulatora | str. 19 |
Gdzie szukać w PDF
- Dane techniczne str. 19, 20
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Instrukcja obsługi Husqvarna 215iL zawiera kluczowe wytyczne dotyczące bezpiecznej eksploatacji podkaszarki akumulatorowej. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, w tym z używaniem środków ochrony indywidualnej (okulary ochronne, obuwie, rękawice). Urządzenie wymaga regularnej konserwacji, w tym sprawdzania stanu osłon i głowicy tnącej.
Opis urządzenia
Husqvarna 215iL to podkaszarka z silnikiem elektrycznym BLDC. Główne elementy to głowica tnąca, osłona, wał teleskopowy, uchwyt pętlowy oraz panel sterowania z przyciskiem start/stop i funkcją oszczędzania energii SaVe.
Montaż
Montaż urządzenia obejmuje następujące kroki:
- Osłona głowicy tnącej: Przyłóż osłonę do obudowy silnika i zabezpiecz śrubą.
- Głowica tnąca: Ustaw otwór w tarczy napędowej równo z otworem w przekładni, zablokuj wał kołkiem blokującym i nakręć głowicę w kierunku przeciwnym do ruchu wskazówek zegara.
- Uchwyt pętlowy: Zamontuj uchwyt na wale i dokręć śruby.
- Ładowarka: Można ją zamontować na ścianie za pomocą dwóch śrub.
Obsługa
Przed uruchomieniem sprawdź stan naładowania akumulatora i upewnij się, że obszar pracy jest wolny od osób trzecich i zwierząt (zachowaj bezpieczną odległość 15 metrów). Aby uruchomić urządzenie, naciśnij i przytrzymaj przycisk start/stop, aż zaświeci się zielona dioda, a następnie użyj blokady manetki gazu i samej manetki. Funkcja SaVe pozwala na oszczędzanie energii bez znaczącej utraty mocy cięcia.
Konserwacja
Regularna konserwacja jest niezbędna dla bezpieczeństwa i wydajności:
- Codziennie: Czyść zewnętrzne części suchą szmatką (nie używaj wody), sprawdzaj działanie przycisków, manetki gazu, osłony i głowicy tnącej.
- Okresowo: Sprawdzaj stan kabli i połączeń akumulatora.
- Wymiana żyłki: W razie potrzeby wymień głowicę tnącą lub żyłkę zgodnie z instrukcją na końcu dokumentu.
Rozwiązywanie problemów
W przypadku problemów z urządzeniem, sprawdź panel LED. Miganie diod może sygnalizować przeciążenie (zablokowana głowica) lub odchylenie temperatury (wymagane schłodzenie urządzenia). W przypadku problemów z akumulatorem, sprawdź stan naładowania i temperaturę otoczenia.
Dane techniczne
Podkaszarka posiada silnik BLDC o prędkości obrotowej 6800 obr./min. Szerokość cięcia wynosi 310 mm, a waga urządzenia bez akumulatora to 2,9 kg. Poziom mocy akustycznej wynosi 93 dB(A).
Informacje o producencie
Husqvarna
Praktyczna pomoc
Typowe problemy
Urządzenie nie uruchamia się (dioda błędu miga)
Sprawdź, czy głowica tnąca nie jest zablokowana. Usuń przeszkodę.
Odchylenie temperatury (dioda błędu miga)
Pozwól urządzeniu ostygnąć przed dalszą pracą.
Akumulator nie ładuje się
Sprawdź, czy temperatura otoczenia mieści się w zakresie 5-40°C. Upewnij się, że ładowarka jest sprawna.
Przed użyciem
- Sprawdź obszar pracy pod kątem kamieni, drutów i innych przedmiotów.
- Upewnij się, że osłona głowicy tnącej jest zamontowana i nieuszkodzona.
- Sprawdź, czy wszystkie śruby i nakrętki są dokręcone.
- Załóż okulary ochronne i odpowiednią odzież.
- Sprawdź stan naładowania akumulatora.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Szerokość cięcia
- 310 mm - obszar roboczy głowicy.
- Prędkość obrotowa
- 6800 obr./min - maksymalna prędkość wału wyjściowego.
Ilustracje i schematy

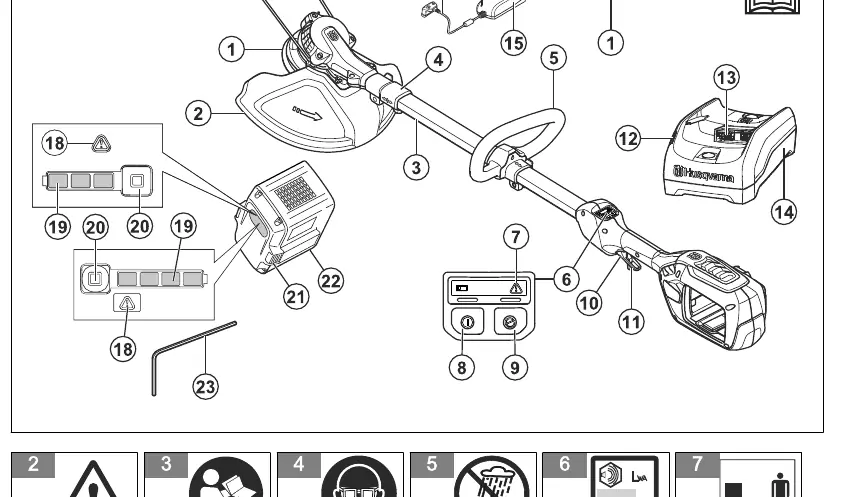

- Rysunki 1-21 przedstawiają budowę urządzenia, elementy sterowania oraz wymagane środki ochrony osobistej.
- Rysunki 22-25 pokazują obsługę manetki gazu i blokady.

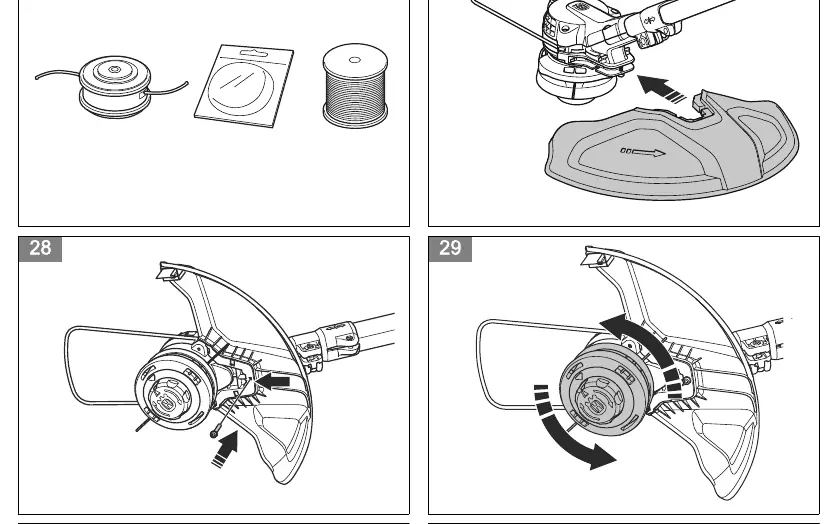

- Rysunki 27-32 ilustrują montaż osłony, głowicy tnącej i uchwytu.

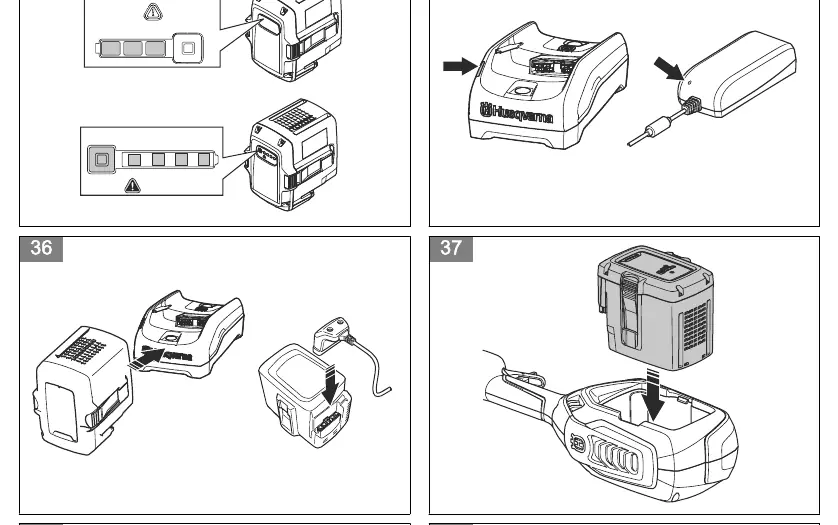

- Rysunki 34-37 pokazują procedurę ładowania akumulatora i jego montaż.
Zgodność modelu
- Kompatybilne akumulatory: seria BLi (BLi10, BLi20) oraz seria 40-B (40-B70, 40-B140).
- Kompatybilne ładowarki: QC80, 40-C80.
