Instrukcja obsługi podkaszarki akumulatorowej Husqvarna 215iL-TC

Szybki przewodnik po instrukcji obsługi podkaszarki akumulatorowej Husqvarna 215iL-TC. Zawiera informacje o montażu, bezpiecznej obsłudze, konserwacji i rozwiązywaniu problemów.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Husqvarna 215iL-TC to akumulatorowa podkaszarka do trawy. Instrukcja zawiera informacje o montażu, bezpiecznej obsłudze, konserwacji i rozwiązywaniu problemów. str. 8, 16, 18, 19

Najważniejsze czynności

  • Uruchamianie urządzenia str. 17
  • Ładowanie akumulatora str. 16

Pierwsze uruchomienie

  • Naładuj akumulator, zamontuj osłonę, zamontuj uchwyt, włóż akumulator i włącz urządzenie przyciskiem start/stop. str. 15, 16, 17
Pokaż 4 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

Dioda błędu miga (przeciążenie)

Osprzęt tnący nie może się swobodnie poruszać. Uwolnij osprzęt tnący.

str. 19

Konserwacja i reset

  • Czyść urządzenie suchą szmatką po każdym użyciu, sprawdzaj stan akumulatora i połączeń. str. 18, 19

Dane techniczne

Parametr Wartość Znaczenie Strony
Typ silnika BLDC Bezszczotkowy silnik prądu stałego str. 20
Prędkość obrotowa wału 6800 Prędkość obrotowa wału w obr./min str. 20
Szerokość koszenia 255 Szerokość koszenia w mm str. 20

Gdzie szukać w PDF

  • Bezpieczeństwo str. 9, 10, 11, 12
  • Konserwacja str. 18, 19
  • Rozwiązywanie problemów str. 19, 20
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Przegląd produktu (Fig. 1) Strona 2 Montaż osłony i uchwytu (Fig. 30-39) Strona 5

Najważniejsze informacje z instrukcji

Husqvarna 215iL-TC to akumulatorowa podkaszarka do trawy z silnikiem elektrycznym. Instrukcja zawiera niezbędne informacje dotyczące bezpiecznego użytkowania, montażu, konserwacji oraz rozwiązywania problemów z urządzeniem.

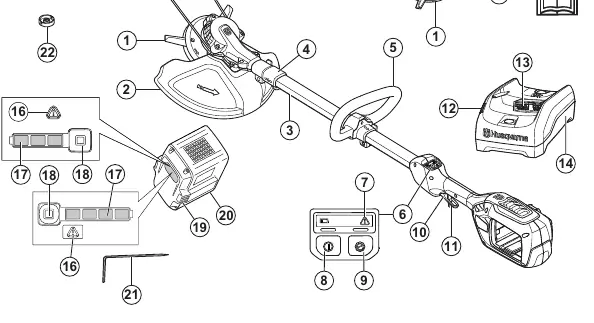

Przegląd produktu (Fig. 1)
Przegląd produktu (Fig. 1)

Opis urządzenia

Urządzenie jest przeznaczone do koszenia trawy, chwastów i podobnej miękkiej roślinności przy użyciu nie-metalowych ostrzy z tworzywa sztucznego. Główne elementy to głowica tnąca Tri-Cut, teleskopowy wał, pętlowy uchwyt oraz panel sterowania.

Montaż

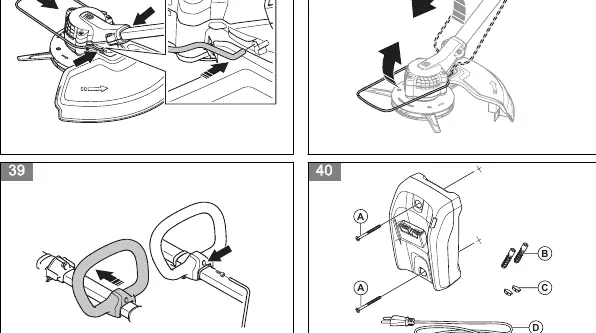

Montaż osłony i uchwytu (Fig. 30-39)
Montaż osłony i uchwytu (Fig. 30-39)
  • Osłona osprzętu tnącego: Zamontuj osłonę na obudowie silnika, sprawdź zaczepy i dokręć śrubę.
  • Uchwyt pętlowy: Zamontuj uchwyt na wałku i wyreguluj jego pozycję.
  • Ładowarka: Zamontuj ładowarkę 40-C80 na ścianie za pomocą śrub, unikając użycia wkrętarek elektrycznych.

Obsługa

  • Uruchamianie: Naciśnij i przytrzymaj przycisk start/stop, aż zaświeci się zielona dioda LED. Następnie naciśnij blokadę manetki gazu i manetkę gazu.
  • Funkcja SavE: Naciśnij przycisk SavE na klawiaturze, aby włączyć tryb oszczędzania energii.
  • Koszenie: Trzymaj głowicę tnącą równolegle do podłoża. Nie dociskaj głowicy do ziemi.
  • Zatrzymywanie: Zwolnij manetkę gazu i naciśnij przycisk start/stop, aż dioda zgaśnie.

Konserwacja

Regularnie czyść urządzenie suchą szmatką. Sprawdzaj stan naładowania akumulatora, czystość styków oraz stan głowicy tnącej. Przed każdą pracą konserwacyjną wyjmij akumulator.

Rozwiązywanie problemów

W przypadku problemów z klawiaturą, akumulatorem lub ładowarką, sprawdź wskaźniki LED. Przykładowo, migająca dioda błędu na klawiaturze oznacza przeciążenie – należy wtedy uwolnić osprzęt tnący.

Informacje o producencie

Husqvarna

Profil marki
Strona producenta Otwórz oficjalną stronę Wsparcie Otwórz wsparcie Manuale producenta Otwórz bibliotekę instrukcji

Praktyczna pomoc

Typowe problemy

Dioda błędu na klawiaturze miga (przeciążenie)

Osprzęt tnący nie może się swobodnie poruszać. Usuń przeszkodę blokującą głowicę.

Dioda błędu na klawiaturze miga (odchylenie temperatury)

Pozwól urządzeniu ostygnąć.

Dioda ładowania świeci na czerwono

Wystąpił trwały błąd ładowarki. Skontaktuj się z dealerem.

Przed użyciem

  • Sprawdź obszar pracy pod kątem przeszkód (kamienie, druty).
  • Sprawdź, czy silnik jest czysty i nie ma pęknięć.
  • Upewnij się, że głowica tnąca jest prawidłowo zamocowana.
  • Sprawdź, czy wszystkie śruby i nakrętki są dokręcone.
  • Upewnij się, że osłony są zamontowane i nieuszkodzone.
  • Sprawdź stan naładowania akumulatora.
Pokaż więcej Pokaż mniej

Parametry w praktyce

Prędkość obrotowa wału
6800 obr./min
Szerokość koszenia
255 mm
Waga (bez akumulatora)
2,9 kg

Ilustracje i schematy

  • Fig. 1: Przegląd głównych elementów urządzenia.
  • Fig. 24: Panel sterowania (klawiatura) z przyciskami i wskaźnikami.
  • Fig. 30-32: Montaż osłony osprzętu tnącego.
  • Fig. 40: Montaż ładowarki na ścianie.
  • Fig. 50-51: Prawidłowa technika koszenia trawy.

Zgodność modelu

  • Używaj wyłącznie akumulatorów serii BLi i 40-B.
  • Używaj wyłącznie ładowarek QC80 i 40-C80.
