Instrukcja obsługi podkaszarki Husqvarna 220iL

Szybki przewodnik po instrukcji obsługi podkaszarki akumulatorowej Husqvarna 220iL. Dowiedz się, jak zmontować urządzenie, bezpiecznie je użytkować, ładować akumulator oraz przeprowadzać konserwację i wymianę żyłki.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Husqvarna 220iL to akumulatorowa podkaszarka do trawy. Instrukcja obejmuje montaż, bezpieczną obsługę, ładowanie akumulatora BLi22 oraz konserwację. str. 2, 13, 15

Najważniejsze czynności

Wymiana żyłki str. 16, 17
Uruchamianie urządzenia str. 13

Pierwsze uruchomienie

Naładuj akumulator przed pierwszym użyciem (nowy jest naładowany w 30%). str. 13

Pokaż 4 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

Miga zielona dioda LED

Niski poziom naładowania akumulatora. Naładuj akumulator.

str. 17

Konserwacja i reset

Czyszczenie: Czyść urządzenie suchą szmatką po każdym użyciu. str. 16

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Napięcie	40 V	Napięcie silnika BLDC	str. 19
Szerokość cięcia	406 mm	Szerokość cięcia	str. 19
Waga (bez akumulatora)	3,5 kg	Waga urządzenia	str. 19

Gdzie szukać w PDF

Opis produktu str. 2
Konserwacja str. 15, 16
Dane techniczne str. 19

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

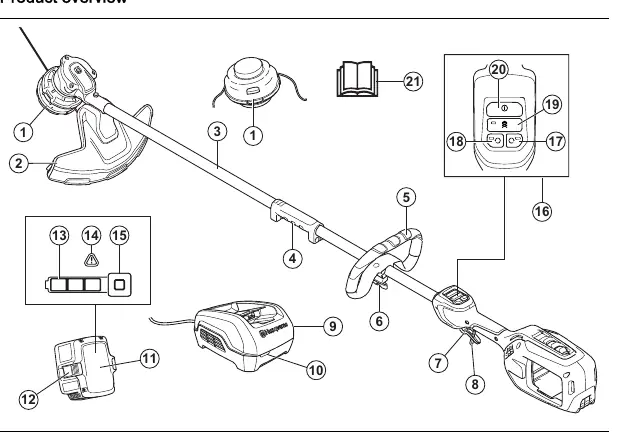

Schemat budowy podkaszarki Husqvarna 220iL

Strona 2

Strona 11

Strona 16

Najważniejsze informacje z instrukcji

Husqvarna 220iL to akumulatorowa podkaszarka do trawy z silnikiem elektrycznym. Instrukcja zawiera wytyczne dotyczące bezpiecznej obsługi, montażu, ładowania akumulatora oraz konserwacji. Uwaga: Podczas pracy należy zachować bezpieczną odległość co najmniej 15 metrów od osób postronnych i zwierząt.

Opis urządzenia

Urządzenie składa się z głowicy żyłkowej, wału, uchwytu pętlowego oraz panelu sterowania. Zasilane jest akumulatorem BLi22. Panel sterowania umożliwia włączanie urządzenia, aktywację trybu Power Boost oraz zmianę kierunku obrotów głowicy.

Montaż

Uchwyt pętlowy: Zamontuj uchwyt na wale między zaznaczonymi strzałkami, włóż element dystansowy, zainstaluj śrubę z pokrętłem i ustaw w wygodnej pozycji.
Wał: Włóż wał do złącza, aż przycisk blokady zatrzaśnie się w otworze. Dokręć pokrętło.
Osłona: Przymocuj osłonę głowicy tnącej do wału za pomocą śrub.

Obsługa

Przed użyciem upewnij się, że akumulator jest naładowany. Aby uruchomić urządzenie, przytrzymaj przycisk zasilania, aż zaświeci się zielona dioda. Użyj spustu zasilania do regulacji prędkości.

Tryb Power Boost: Zwiększa prędkość pracy, co jest przydatne przy gęstszej trawie.
Zmiana kierunku obrotów: Można zmienić kierunek obrotów głowicy za pomocą przycisków na panelu.
Wydłużanie żyłki: Podczas pracy stuknij głowicą o twarde podłoże, aby wysunąć żyłkę.

Konserwacja

Regularnie czyść urządzenie suchą szmatką. Nie używaj wody. Sprawdzaj stan techniczny przed każdym użyciem, w tym dokręcenie śrub i stan osłony. Wymiana żyłki wymaga wyrównania trójkątów na głowicy i nawinięcia około 5,5 m nowej żyłki.

Rozwiązywanie problemów

W przypadku problemów z akumulatorem (np. migająca dioda ostrzegawcza), sprawdź temperaturę akumulatora. Jeśli jest zbyt gorący lub zimny, pozwól mu osiągnąć temperaturę pokojową przed dalszym użytkowaniem lub ładowaniem.

Informacje o producencie

Husqvarna

Profil marki

Strona producenta Otwórz oficjalną stronę Wsparcie Otwórz wsparcie Manuale producenta Otwórz bibliotekę instrukcji

Praktyczna pomoc

Typowe problemy

Bateria nie ładuje się

Sprawdź, czy temperatura akumulatora nie przekracza 50°C. Pozwól mu ostygnąć.

Wibracje podczas pracy

Wymień żyłkę na nową, upewniając się, że jest równo nawinięta na szpulę.

Przed użyciem

Sprawdź, czy akumulator jest w pełni naładowany.
Upewnij się, że osłona głowicy jest poprawnie zamontowana.
Sprawdź, czy wszystkie śruby i nakrętki są dokręcone.
Upewnij się, że w obszarze pracy nie ma osób ani zwierząt (min. 15m).
Sprawdź, czy głowica tnąca nie jest uszkodzona.

Pokaż więcej Pokaż mniej

Parametry w praktyce

Napięcie silnika: 40 V (BLDC)
Szerokość cięcia: 406 mm (16 cali)
Prędkość obrotowa: 5000-6000 obr./min

Ilustracje i schematy

Wymiana żyłki: Wymaga wyrównania trójkątów na głowicy i nawinięcia 5,5 m żyłki.
Montaż uchwytu: Wymaga umieszczenia uchwytu między strzałkami na wale.

Zgodność modelu

Akumulator: Tylko model BLi22.
Ładowarka: Tylko model QC250.

Pytania do tej instrukcji
