Instrukcja obsługi lampy roboczej LED Hviero 10LED
Szybki przewodnik po instalacji i obsłudze lampy roboczej LED Hviero 10LED. Dowiedz się, jak podłączyć przewody, ustawić kąt świecenia i poznać parametry techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Lampa robocza LED Hviero 10LED to oświetlenie o mocy 102W, zaprojektowane do pracy w trudnych warunkach dzięki klasie szczelności IP67. Urządzenie oferuje kombinację wiązki światła typu spot (30 stopni) oraz flood (60 stopni), co zapewnia szerokie i dalekie oświetlenie pola pracy. Lampa jest zasilana napięciem 12V DC.
Montaż i regulacja

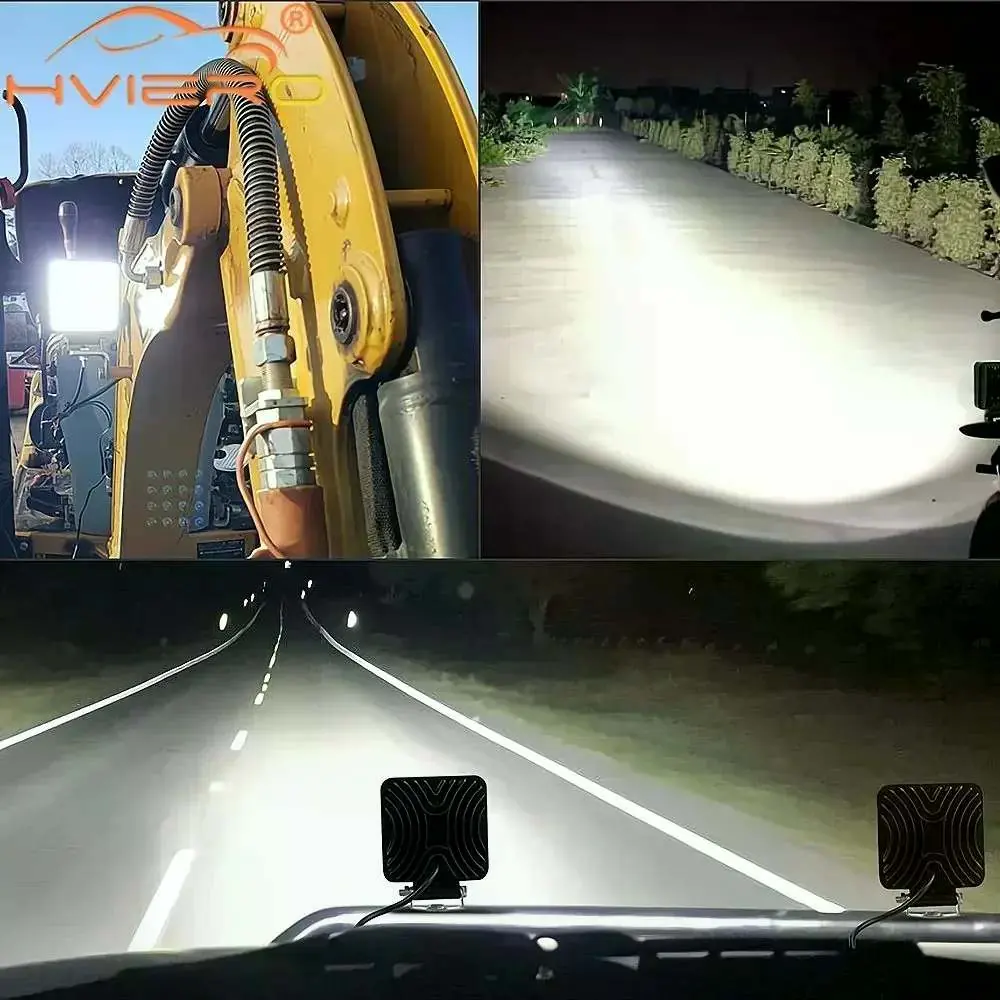

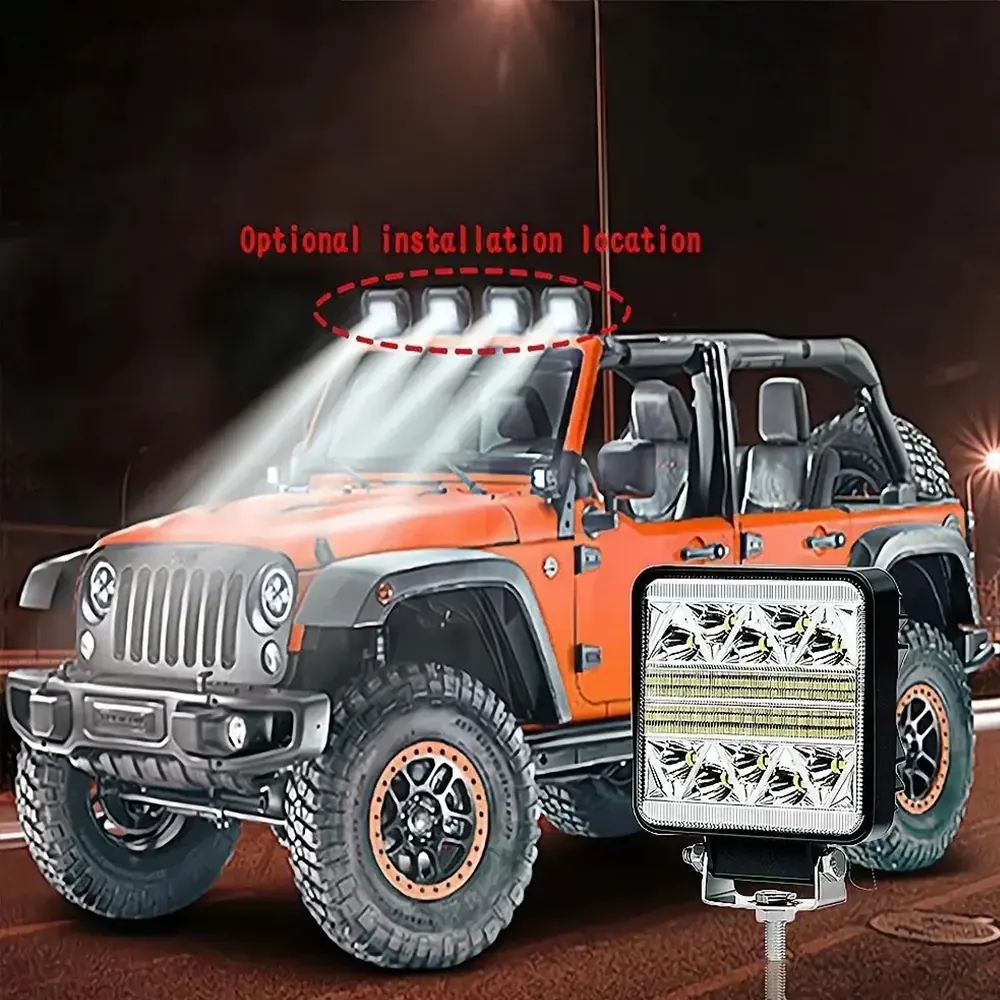

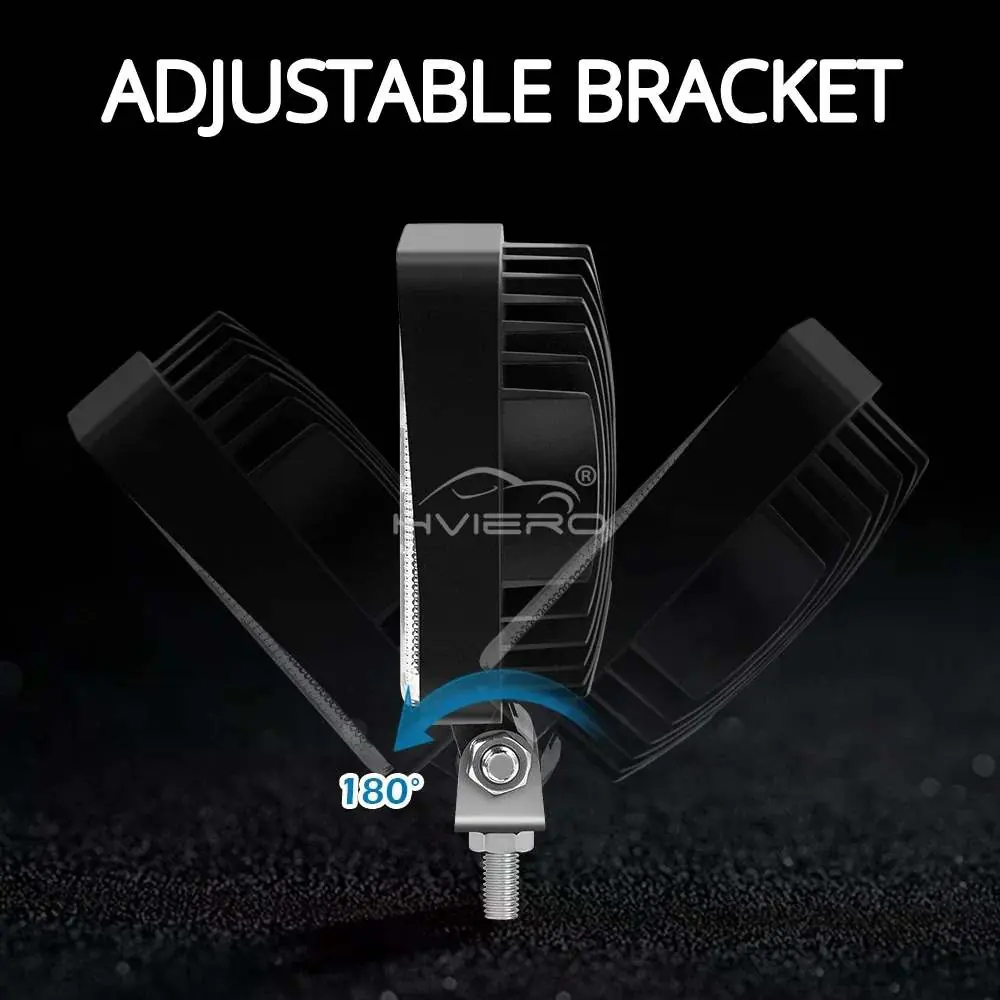

Lampa wyposażona jest w regulowany wspornik, który umożliwia zmianę kąta nachylenia w zakresie 180 stopni. Pozwala to na precyzyjne ustawienie kierunku świecenia po zamontowaniu lampy na pojeździe. Możliwe są różne lokalizacje montażu, w tym na dachu pojazdu lub w innych punktach konstrukcyjnych.
Podłączenie elektryczne

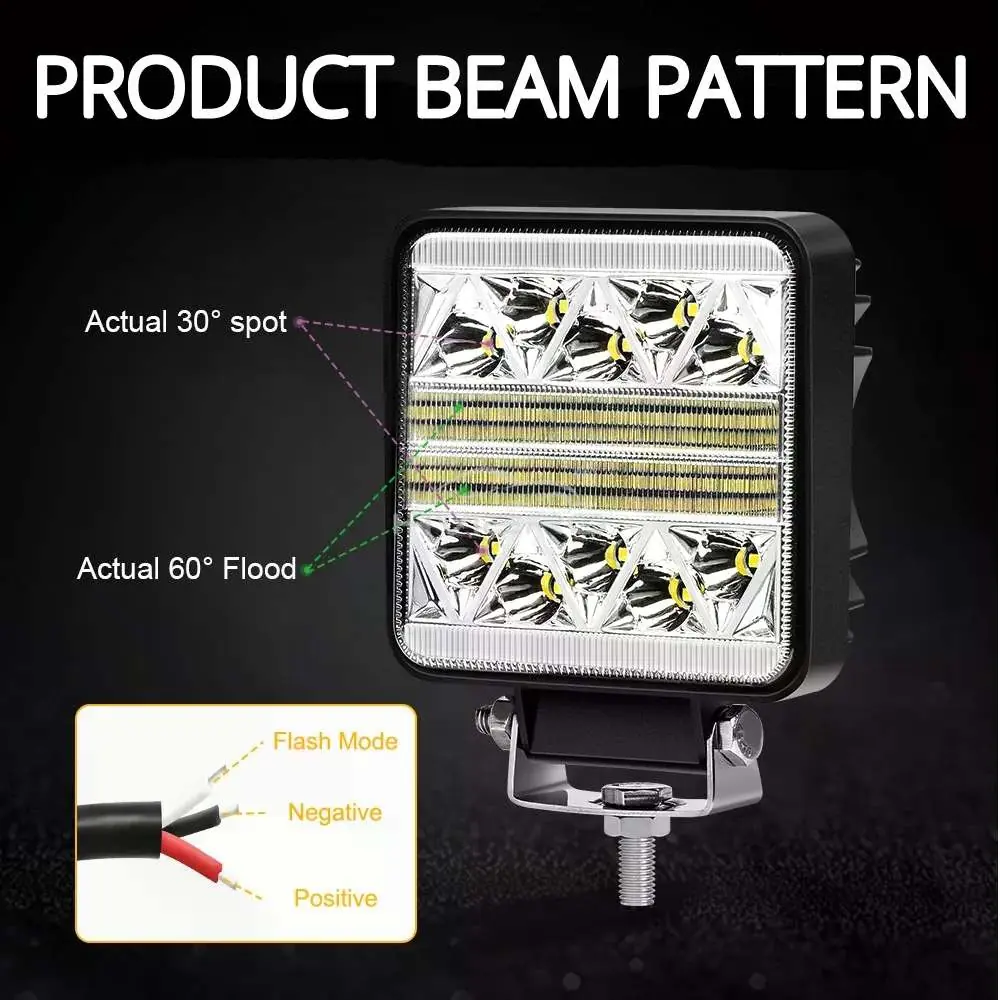

Instalacja elektryczna wymaga podłączenia trzech przewodów:
- Positive (Dodatni): Zasilanie główne.
- Negative (Ujemny): Masa.
- Flash Mode: Przewód sterujący trybem migania.
Upewnij się, że instalacja jest zabezpieczona przed wilgocią i zwarciami.
Dane techniczne
- Moc: 102W
- Napięcie: 12V DC

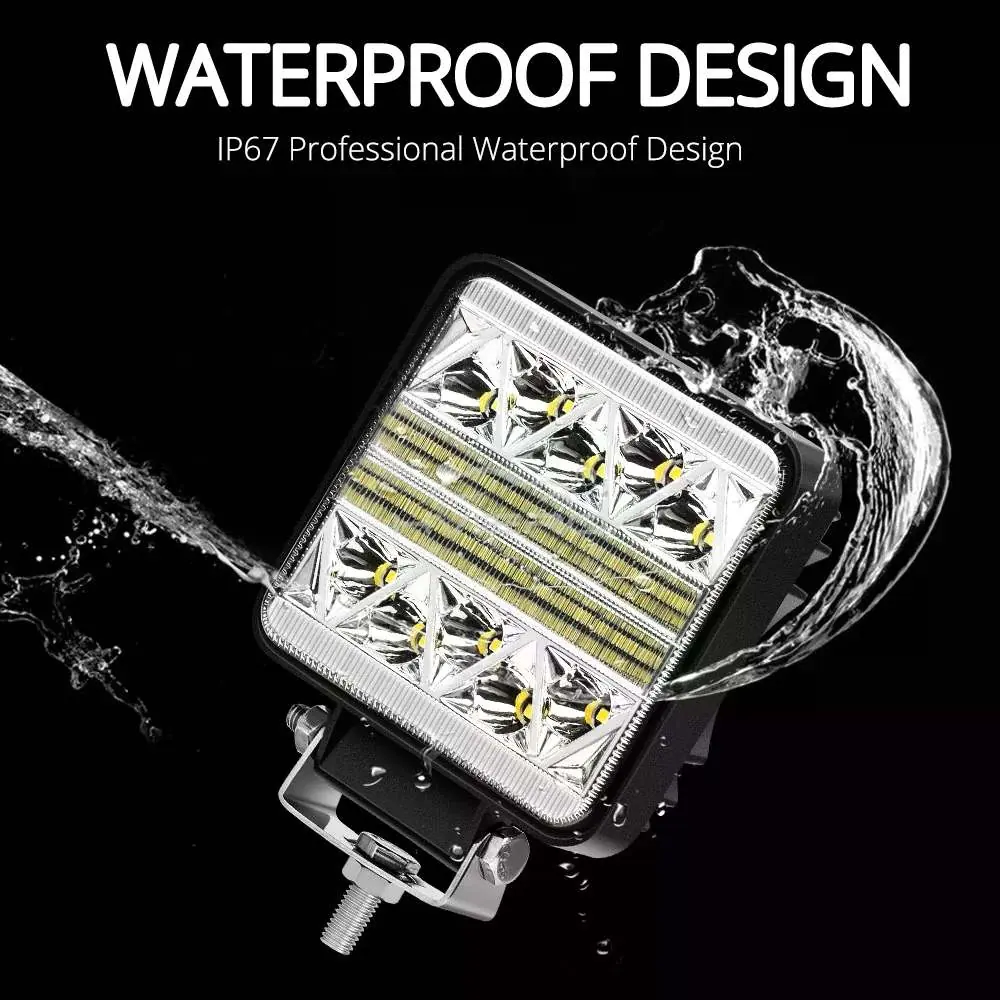

- Klasa szczelności: IP67
- Temperatura barwowa: 6000K (czysta biel)
- Strumień świetlny: 12240 lumenów
- Żywotność: 50000 godzin

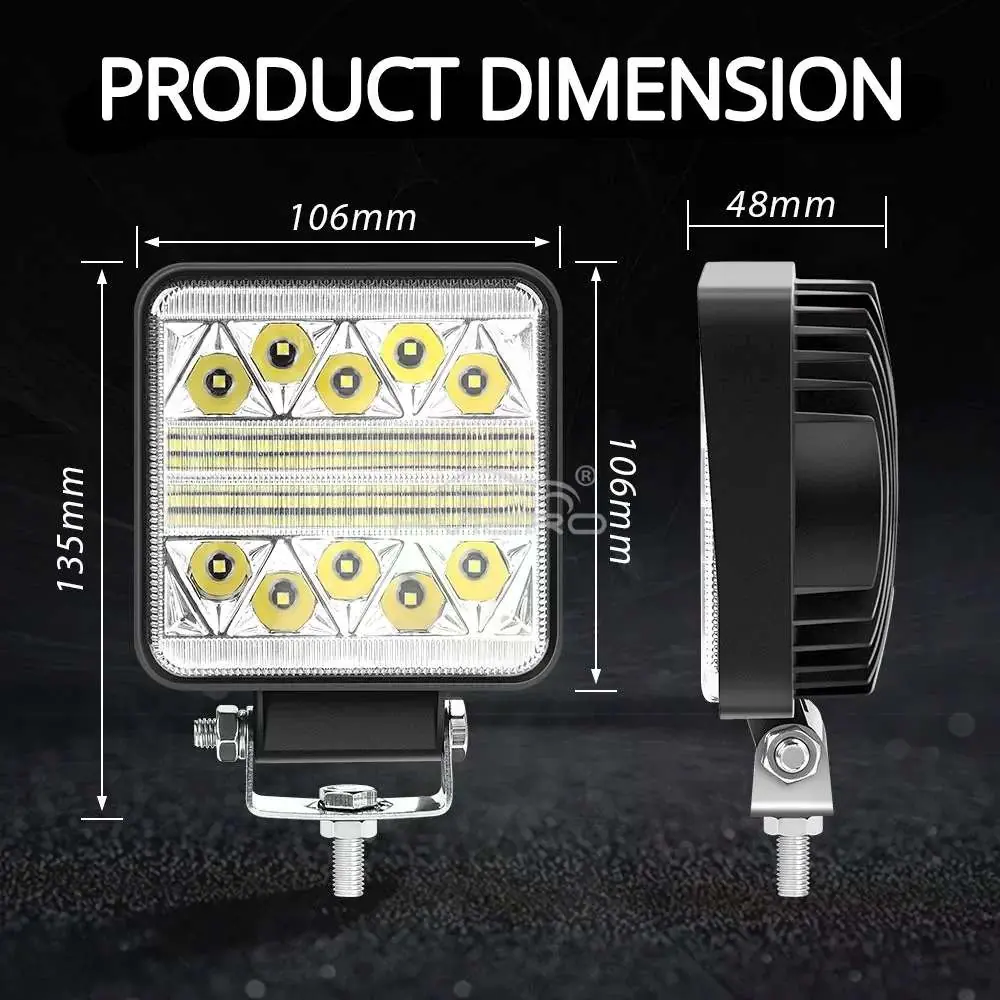

- Wymiary: 106mm x 135mm x 48mm
- Materiał: Aluminium, PC, stal nierdzewna
Praktyczna pomoc
Typowe problemy
Sprawdź poprawność podłączenia przewodów Positive i Negative oraz czy napięcie zasilania wynosi 12V DC.
Sprawdź podłączenie przewodu Flash Mode; upewnij się, że nie styka się on przypadkowo z przewodem dodatnim.
Przed użyciem
- Upewnij się, że instalacja elektryczna pojazdu dostarcza stabilne napięcie 12V DC.
- Sprawdź, czy miejsce montażu jest stabilne i wytrzyma ciężar lampy.
- Przygotuj narzędzia niezbędne do przykręcenia wspornika montażowego.
- Zweryfikuj polaryzację przewodów przed ostatecznym połączeniem.
