Hykolity 0-10V LED Dimmer Switch - Instrukcja instalacji i obsługi

Opis produktu i zastosowanie

Ściemniacz LED Hykolity 0-10V to zaawansowane urządzenie przeznaczone do sterowania oświetleniem z zasilaczami lub oprawami typu 0-10V. Urządzenie charakteryzuje się napięciem znamionowym 120-277V (60Hz) i maksymalnym obciążeniem 600VA. Produkt został zaprojektowany z myślą o precyzyjnej kontroli natężenia światła oraz możliwości ustawienia minimalnego poziomu jasności, co pozwala na optymalne dopasowanie oświetlenia do potrzeb użytkownika.

Bezpieczeństwo i ostrzeżenia

Przed przystąpieniem do jakichkolwiek prac instalacyjnych należy bezwzględnie wyłączyć zasilanie w skrzynce bezpiecznikowej. Instalacja powinna być przeprowadzona zgodnie z lokalnymi przepisami elektrycznymi. W razie wątpliwości zaleca się skorzystanie z usług wykwalifikowanego elektryka. Urządzenie nie jest przeznaczone do sterowania gniazdkami, silnikami ani urządzeniami zasilanymi przez transformatory. Należy unikać łączenia różnych modeli ściemniaczy w jednym obwodzie.

Instalacja i podłączenie

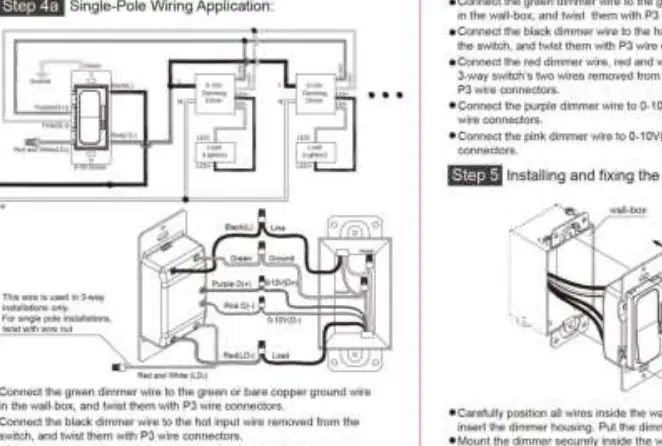

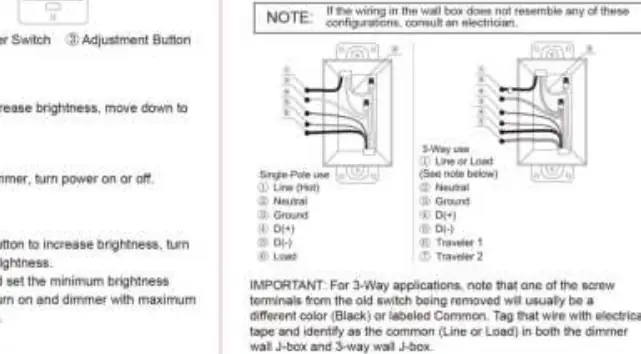

Proces instalacji wymaga użycia podstawowych narzędzi: śrubokręta płaskiego i krzyżakowego, próbnika napięcia, taśmy izolacyjnej oraz szczypiec. Przed montażem należy zidentyfikować typ instalacji (jedno- lub trójdrożna). W przypadku instalacji trójdrożnej należy pamiętać, że w jednym obwodzie może pracować tylko jeden ściemniacz. Przewody należy łączyć zgodnie z kolorami: zielony do uziemienia, czarny do przewodu fazowego, fioletowy do 0-10V(D+), a różowy do 0-10V(D-). Po poprawnym połączeniu przewodów i umieszczeniu ich w puszce, ściemniacz należy zabezpieczyć śrubami montażowymi, a następnie założyć ramkę i płytę czołową.

Obsługa i konfiguracja

Urządzenie wyposażone jest w suwak do regulacji jasności, przełącznik kołyskowy do włączania i wyłączania oraz przycisk regulacji. Aby ustawić minimalny poziom jasności, należy włączyć światło, ustawić suwak w dolnej pozycji, a następnie obracać przycisk regulacji, aż lampy zaczną świecić stabilnie bez migotania. Pozwala to na uniknięcie problemów z rozruchem oświetlenia przy niskich ustawieniach.

Rozwiązywanie problemów

W przypadku wystąpienia usterek należy sprawdzić następujące kwestie:

• Migotanie światła: może wynikać z błędnego połączenia przewodów lub konieczności ponownej regulacji przycisku minimalnej jasności.
• Brak reakcji oświetlenia: sprawdź, czy bezpiecznik nie został wyłączony, czy lampa nie jest spalona oraz czy przewód neutralny jest poprawnie podłączony.
• Problemy z zakresem ściemniania: upewnij się, że używasz kompatybilnych zasilaczy 0-10V.
