Instrukcja montażu amortyzatora ICON 05-UP Tacoma Front 2.5 EXP Coilover
Kompletny przewodnik instalacji i konserwacji amortyzatorów ICON 2.5 EXP dla Toyota Tacoma (od 2005). Zawiera procedury demontażu, montażu sprężyn, modyfikacji przewodów hamulcowych oraz specyfikacje ustawień wysokości.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera szczegółowe wytyczne dotyczące montażu amortyzatorów ICON 2.5 EXP w pojazdach Toyota Tacoma (roczniki 2005 i nowsze). Instalacja wymaga zaawansowanej wiedzy mechanicznej i zaleca się jej wykonanie w profesjonalnym warsztacie. Czas montażu szacowany jest na 3-4 godziny.
Ostrzeżenia i bezpieczeństwo
- Przed rozpoczęciem pracy należy dokładnie przeczytać całą instrukcję.
- Amortyzatory są fabrycznie naładowane azotem do 250 PSI. Nie należy uwalniać ciśnienia.
- Podczas pracy pod pojazdem należy używać atestowanych kobyłek (jack stands).
- Nieprawidłowy montaż może prowadzić do uszkodzenia ramy, zawieszenia i opon oraz utraty gwarancji.
Procedura instalacji
Proces obejmuje demontaż fabrycznych elementów zawieszenia, modyfikację wsporników przewodów hamulcowych oraz montaż nowych amortyzatorów ICON.
Demontaż
- Podnieś przód pojazdu, zabezpiecz go na kobyłkach i zdejmij koła.
- Zdemontuj przednią osłonę podwozia (skid plate).
- Odłącz łączniki stabilizatora oraz zdemontuj poprzeczki ramy, aby umożliwić wyjęcie stabilizatora.

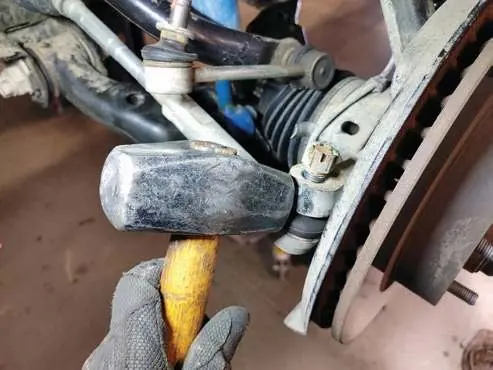

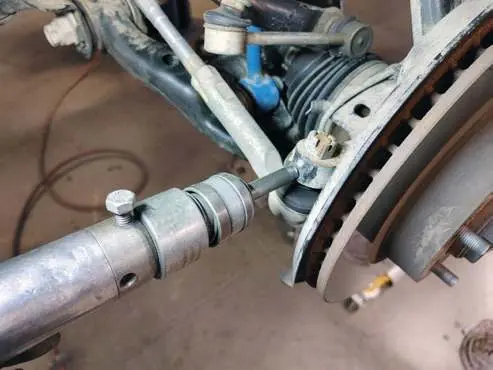

- Odłącz drążki kierownicze od zwrotnicy.
- Odkręć górne mocowania fabrycznego amortyzatora oraz dolną śrubę mocującą.
Przygotowanie amortyzatora ICON

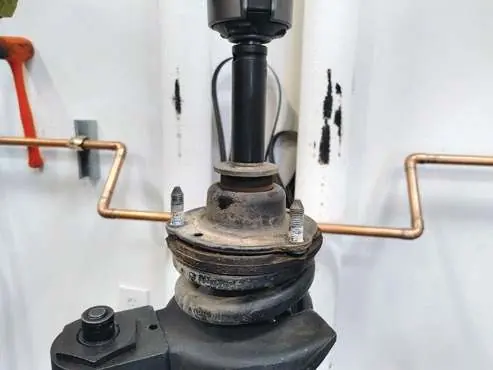

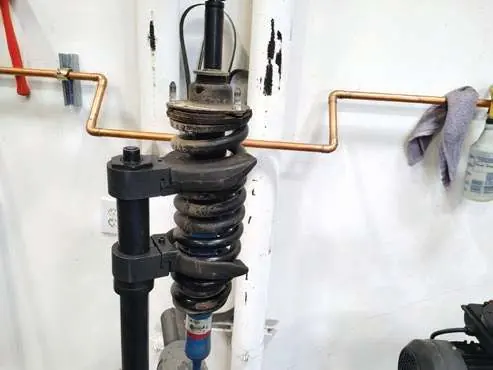

- Użyj ściągacza do sprężyn, aby zdemontować fabryczną sprężynę z oryginalnego amortyzatora.

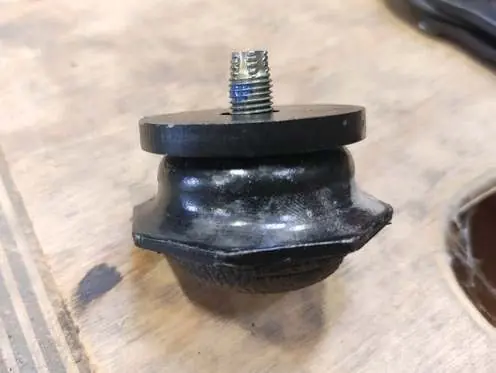

- Przełóż tuleję z fabrycznego górnego mocowania do nowego mocowania ICON.

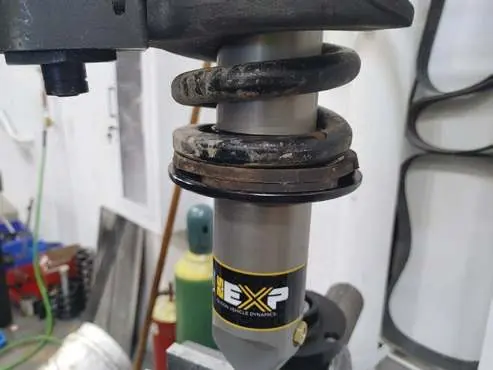

- Zainstaluj pierścień osadczy (circlip) na wybranej wysokości na korpusie amortyzatora ICON.
- Złóż amortyzator ICON, używając fabrycznej sprężyny i elementów montażowych.
Montaż końcowy

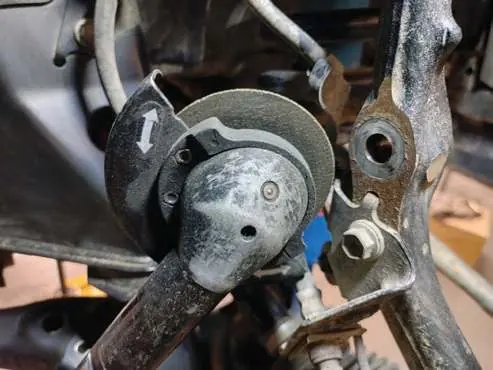

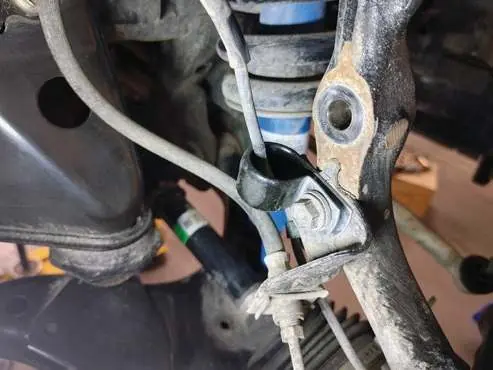

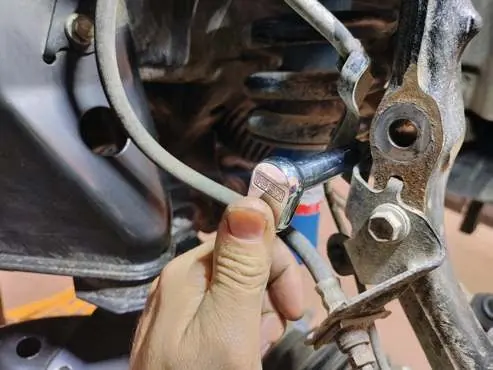

- Zmodyfikuj wspornik przewodów hamulcowych/ABS, aby zapewnić prześwit dla większego amortyzatora.
- Zainstaluj nowy amortyzator, wyrównując górne śruby z otworami w ramie.
- Zainstaluj podkładkę dystansową 5/16" pod fabryczny ogranicznik (bump stop).
- Dokręć wszystkie połączenia zgodnie ze specyfikacją fabryczną.
Konserwacja
Amortyzatory ICON są produktami wyczynowymi i wymagają regularnego serwisu:
- Użytkowanie szosowe: Serwis fabryczny co 40 000 mil.
- Użytkowanie mieszane (szosa/teren): Serwis fabryczny co 15 000 mil.
- Użytkowanie terenowe: Serwis fabryczny co 1 000 mil.
- Regularnie czyść amortyzatory z błota i soli oraz woskuj cylindry, aby zapobiec korozji.
Informacje o producencie
ICON Vehicle Dynamics
Praktyczna pomoc
Typowe problemy
Amortyzator wydaje hałas lub pogorszyła się jakość jazdy
Może to oznaczać konieczność serwisu fabrycznego lub utratę ciśnienia azotu.
Trudności z montażem sprężyny
Upewnij się, że używasz odpowiedniego ściągacza do sprężyn i że sprężyna jest obrócona o 180 stopni względem pozycji fabrycznej.
Brak prześwitu dla przewodów hamulcowych

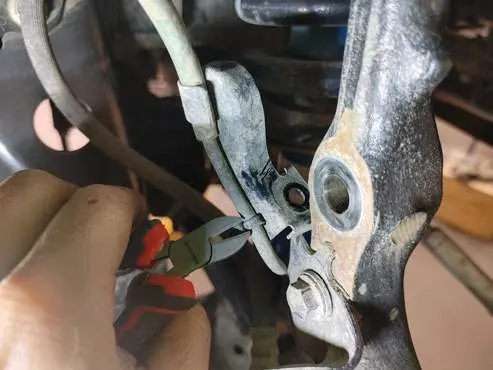

Konieczna jest modyfikacja wspornika przewodu hamulcowego poprzez przycięcie jego części przy zgięciu.
Przed użyciem
- Sprawdź, czy posiadasz wszystkie narzędzia (klucze 10-19mm, ściągacz do sprężyn, szczypce do pierścieni osadczych).
- Upewnij się, że pojazd jest bezpiecznie podparty na kobyłkach.
- Zweryfikuj, czy posiadasz preparat do zabezpieczania gwintów (thread locker).
- Sprawdź specyfikację wysokości (Groove Specs) na stronie 9 instrukcji przed montażem pierścienia osadczego.
Parametry w praktyce
- Ciśnienie azotu
- Fabrycznie 250 PSI. Nie uwalniać.
- Czas montażu
- 3-4 godziny pracy profesjonalnego technika.
- Groove Specs
- Ustawienia pierścienia osadczego pozwalające na regulację wysokości podnoszenia od 0 do 2 cali.
Ilustracje i schematy
- Rysunki 1-2: Demontaż stabilizatora i osłon.
- Rysunki 3-6: Demontaż drążka kierowniczego.
- Rysunki 9-11: Procedura demontażu sprężyny ze ściągaczem.
- Rysunki 12-19: Montaż pierścienia osadczego i sprężyny na amortyzatorze ICON.
- Rysunki 21-28: Modyfikacja wsporników przewodów hamulcowych i ABS.
Zgodność modelu
- Przeznaczone dla Toyota Tacoma (2005-UP).
- Wymaga użycia fabrycznych elementów (tuleje, nakrętki) zgodnie z instrukcją.
- Nie stosować smaru na górne i dolne łożyska amortyzatora.
