ICON Tubular Upper Control Arm (UCA) DJ Kit Installation Manual

Opis produktu

Zestaw rurowych górnych wahaczy (UCA) ICON z przegubami Delta Joint został zaprojektowany w celu poprawy wydajności zawieszenia oraz zwiększenia kąta wyprzedzenia sworznia zwrotnicy (caster). Produkt jest przeznaczony do wybranych modeli Toyota FJ Cruiser, 4Runner oraz Lexus GX. Konstrukcja zapewnia większą trwałość i lepsze właściwości jezdne w porównaniu do fabrycznych komponentów.

Bezpieczeństwo i przygotowanie

Instalacja powinna być przeprowadzona przez wykwalifikowanego technika w profesjonalnym warsztacie. Niewłaściwy montaż może prowadzić do uszkodzenia zawieszenia, ramy lub opon. Przed rozpoczęciem pracy należy upewnić się, że pojazd jest bezpiecznie podparty na kobyłkach. W przypadku pojazdów wyposażonych w system KDSS, konieczne jest jego wcześniejsze wyłączenie zgodnie z instrukcją serwisową producenta pojazdu.

Instalacja

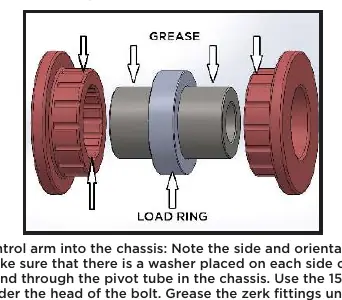

Proces montażu obejmuje demontaż fabrycznych wahaczy, zabezpieczenie przewodów ABS oraz poprawne osadzenie nowych komponentów. Kluczowym etapem jest liberalne nasmarowanie tulei przed montażem, co zapobiega przedwczesnemu zużyciu i hałasowi. Podczas instalacji należy zwrócić uwagę na orientację wahaczy – przegub Delta Joint powinien być skierowany w stronę tyłu pojazdu. Wszystkie śruby muszą zostać dokręcone zgodnie z zalecanymi momentami obrotowymi.

Konserwacja i serwis

Przeguby Delta Joint są fabrycznie nasmarowane, jednak wymagają regularnej obsługi co 3000 mil (lub przy każdej wymianie oleju). Należy dodawać smar, aż stary zostanie całkowicie wypchnięty z dolnej części zespołu. Po przejechaniu pierwszych 100 mil należy sprawdzić i ponownie dokręcić wszystkie połączenia śrubowe. Zaleca się również profesjonalne ustawienie geometrii zawieszenia, informując serwis o zastosowaniu wahaczy o zwiększonym kącie wyprzedzenia (caster) w celu uzyskania optymalnych właściwości jezdnych.
