Instrukcja obsługi przedłużacza USB Icron USB 2.0 Ranger 2301
Szybki przewodnik instalacji i obsługi przedłużacza USB Icron USB 2.0 Ranger 2301. Dowiedz się, jak poprawnie podłączyć jednostki LEX i REX, skonfigurować połączenie CAT 5e/6/7 oraz rozwiązać podstawowe problemy.
Spis treści
Najważniejsze informacje z instrukcji
Icron USB 2.0 Ranger 2301 to system przedłużający sygnał USB 2.0 na odległość do 100 metrów przy użyciu kabla CAT 5e/6/7. Urządzenie działa w technologii ExtremeUSB, oferując pełną obsługę urządzeń USB 2.0 bez konieczności instalacji dodatkowych sterowników (plug and play). System jest kompatybilny z systemami operacyjnymi Windows, macOS, Linux oraz Chrome OS.
Instalacja i podłączenie
Przed rozpoczęciem instalacji upewnij się, że wszystkie sterowniki wymagane dla Twoich urządzeń USB są zainstalowane w komputerze. Proces instalacji składa się z następujących kroków:
- Przygotowanie połączenia: Umieść jednostki LEX (Local Extender) i REX (Remote Extender) w docelowych miejscach. Połącz je za pomocą kabla CAT 5e/6/7 (brak w zestawie), wpinając go do portów Link (RJ45) w obu jednostkach.
- Podłączenie do komputera: Podłącz jednostkę LEX do komputera za pomocą dołączonego kabla USB.
- Zasilanie: Podłącz jednostkę REX do zasilacza sieciowego, a następnie do gniazdka elektrycznego.
- Podłączenie urządzenia USB: Podłącz urządzenie USB do jednostki REX.
Zawartość zestawu
- Jednostka LEX (USB 2.0 Ranger 2301)
- Jednostka REX (USB 2.0 Ranger 2301)
- Kabel USB
- Zasilacz sieciowy
- Przewód zasilający (zależny od kraju)
- Skrócona instrukcja obsługi
Gwarancja i serwis
Urządzenie objęte jest dwuletnią gwarancją na wady materiałowe i wykonawcze. W przypadku konieczności skorzystania z serwisu gwarancyjnego, należy skontaktować się z firmą Icron w celu uzyskania numeru autoryzacji zwrotu materiału (RMA). Zwroty bez numeru RMA nie będą akceptowane. W korespondencji należy podać numery seryjne jednostek LEX i REX. Szczegółowe informacje oraz wsparcie techniczne dostępne są na stronie www.icron.com/support.
Bezpieczeństwo i przechowywanie
Nie należy otwierać obudowy urządzenia, ponieważ może to spowodować uszkodzenie i utratę gwarancji. W przypadku nieużywania, produkt powinien być przechowywany w suchym miejscu w temperaturze od -20°C do 70°C. Należy używać wyłącznie zasilacza dostarczonego z produktem.
Oficjalne zasoby z instrukcji
Informacje o producencie
Icron Technologies Corporation
Praktyczna pomoc
Typowe problemy
Urządzenie USB nie jest wykrywane
Upewnij się, że sterowniki dla urządzenia USB są zainstalowane w systemie operacyjnym przed podłączeniem do jednostki REX.
Brak połączenia między jednostkami
Sprawdź, czy kabel CAT 5e/6/7 jest poprawnie wpięty do portów Link (RJ45) w obu jednostkach (LEX i REX).
Przed użyciem
- Zainstaluj sterowniki dla urządzenia USB, które będzie używane.
- Przygotuj kabel CAT 5e/6/7 o odpowiedniej długości (do 100m).
- Upewnij się, że masz dostęp do gniazdka zasilania w pobliżu jednostki REX.
- Sprawdź, czy posiadasz wszystkie elementy zestawu (LEX, REX, zasilacz, kabel USB).

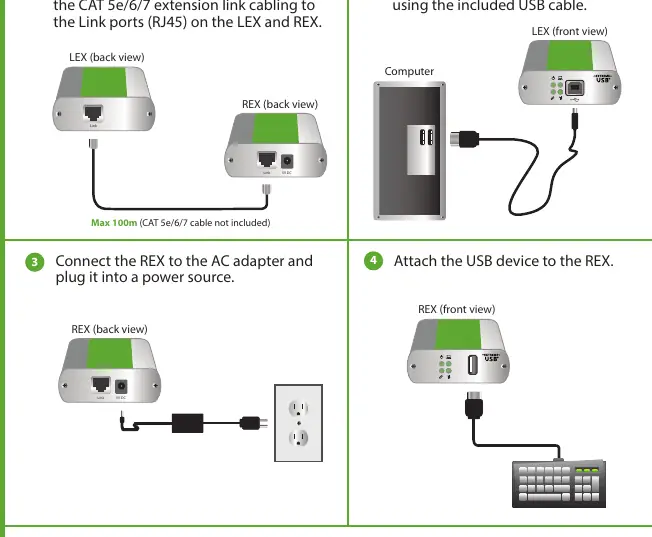

Ilustracje i schematy
- Schemat pokazuje połączenie jednostek LEX i REX kablem CAT 5e/6/7.
- Wskazuje podłączenie jednostki LEX do komputera kablem USB.
- Wskazuje podłączenie zasilania do jednostki REX.
- Wskazuje podłączenie urządzenia USB do jednostki REX.
Zgodność modelu
- Współpracuje z systemami: Windows, macOS, Linux, Chrome OS.
- Maksymalna długość kabla CAT 5e/6/7 wynosi 100 metrów.
- Kabel CAT 5e/6/7 nie jest dołączony do zestawu.
