Instrukcja obsługi aktywnego kabla przedłużającego USB 3.0 Icron Spectra 3001-15

Najważniejsze informacje

Icron Spectra 3001-15 to aktywny kabel przedłużający USB 3.0 o długości 15 metrów, wykorzystujący technologię ExtremeUSB. Urządzenie jest przeznaczone wyłącznie do obsługi urządzeń USB 3.0 i nie jest kompatybilne wstecznie z urządzeniami USB 2.0 lub 1.1. Przed użyciem upewnij się, że urządzenie końcowe jest zgodne ze standardem USB 3.0.

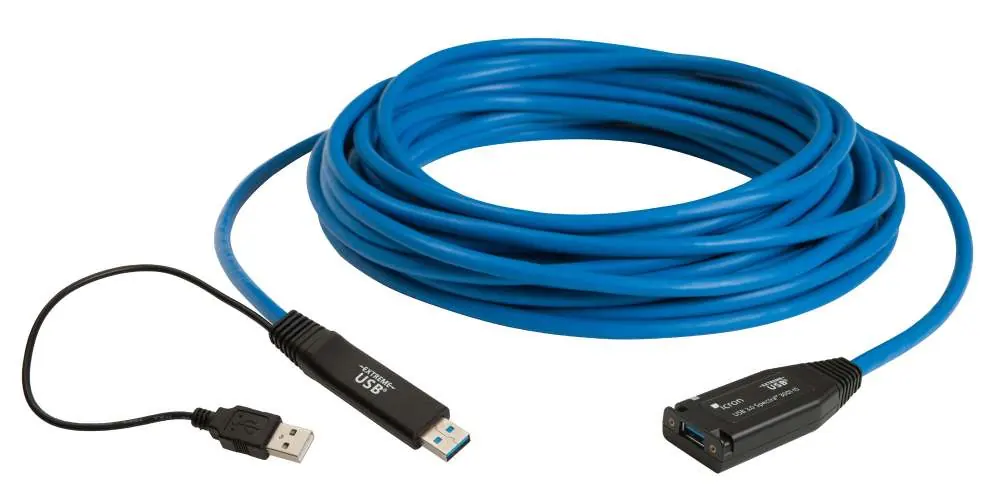

Opis komponentów

• Dioda LED: Zielona oznacza poprawne zasilanie i działanie. Czerwona sygnalizuje brak zasilania lub brak wykrycia przez hosta.
• Gniazdo USB 3.0: Złącze typu A z blokadą, zgodne ze standardem AIA USB3 Vision.
• Złącze hosta: Wtyk USB 3.0 do podłączenia do komputera.
• Złącze zasilania USB: Dodatkowy wtyk zasilający, zalecany dla urządzeń pobierających więcej niż 2.5W mocy.

Instalacja i podłączenie

1. Upewnij się, że wszystkie sterowniki dla urządzenia USB są zainstalowane na komputerze.
2. Podłącz wtyk hosta USB 3.0 do portu USB 3.0 w komputerze.
3. Jeśli urządzenie końcowe wymaga dodatkowego zasilania (powyżej 2.5W), podłącz wtyk zasilania USB do dowolnego portu USB w komputerze.
4. Podłącz urządzenie USB do gniazda na końcu kabla przedłużającego.
5. Zabezpiecz połączenie za pomocą dołączonej opaski zaciskowej, wykorzystując otwory montażowe na obudowie gniazda.

Rozwiązywanie problemów

Jeśli dioda LED świeci na czerwono, sprawdź czy urządzenie nie pobiera zbyt dużo mocy i czy wtyk zasilania jest poprawnie podłączony. Jeśli urządzenie jest wykrywane jako nieznane, spróbuj podłączyć je bezpośrednio do komputera, aby wykluczyć awarię urządzenia lub sterowników. Upewnij się, że kabel nie jest zgięty pod kątem mniejszym niż promień gięcia 28mm.

Dane techniczne

• Długość: 15 metrów.
• Prędkość transmisji: do 5 Gbps.
• Zasilanie: 5V, 900mA dostępne dla urządzenia.
• Temperatura pracy: 0°C do 45°C.
• Temperatura przechowywania: -20°C do 70°C.
