Instrukcja obsługi systemu przedłużacza USB Icron USB 3-2-1 Starling 3251C

Najważniejsze informacje z instrukcji

System Icron USB 3-2-1 Starling 3251C służy do przedłużania połączenia USB 3.2 na odległość do 10 metrów przy użyciu dołączonego kabla. System składa się z dwóch jednostek: LEX (lokalnej, podłączanej do komputera) oraz REX (zdalnej, podłączanej do urządzenia USB). Urządzenie nie wymaga instalacji sterowników (plug and play) i jest kompatybilne z systemami Windows, macOS, Linux oraz Chrome OS.

Ważne ograniczenia:

• System nie obsługuje trybu DisplayPort ALT mode przez złącze USB-C.
• Modele 3251C-10 (kabel CM) i 3251C-10-PL (kabel Plenum) nie są zamienne; używaj tylko kabla dostarczonego z danym modelem.
• Nie należy przecinać ani skracać dołączonego kabla.

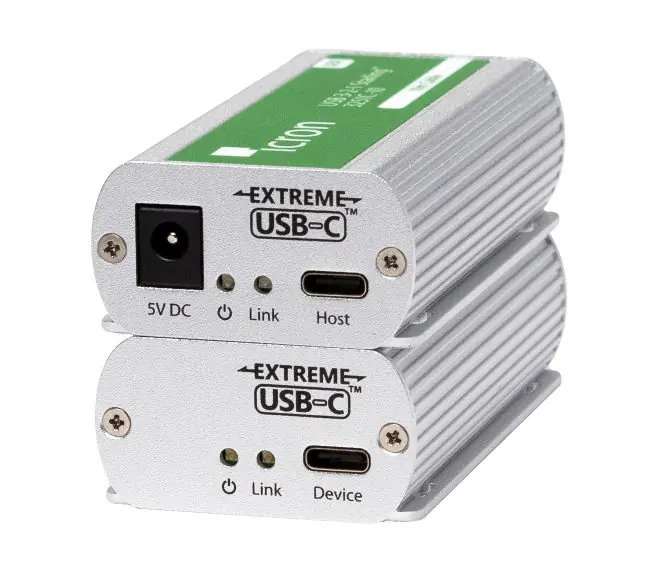

Opis urządzenia

Jednostka LEX łączy się z komputerem za pomocą standardowego kabla USB 3.2 Gen 1. Zasilanie jest pobierane z portu USB hosta, jednak w przypadku niewystarczającej mocy (dioda świeci na pomarańczowo), wymagane jest użycie opcjonalnego zasilacza 5V 3A. Jednostka REX zapewnia port USB 3.2 Gen 1 Type-C dla urządzeń peryferyjnych.

Instalacja systemu

1. Przygotuj stanowisko: umieść komputer w docelowym miejscu i upewnij się, że urządzenia USB znajdują się w zasięgu kabla.
2. Zainstaluj jednostkę LEX w pobliżu komputera.
3. Podłącz dołączony kabel USB 3.2 Gen 1 między portem hosta LEX a portem USB 3 w komputerze.
4. Połącz jednostkę LEX z jednostką REX za pomocą dołączonego kabla ARJ45.
5. Zainstaluj jednostkę REX w pobliżu urządzenia USB.
6. Podłącz urządzenie USB do portu w jednostce REX.
7. Sprawdź diody LED: jeśli diody zasilania i połączenia (Link) świecą na zielono, system jest gotowy do pracy.

Opcje montażu

Obudowa urządzenia posiada otwory montażowe oraz szczeliny na opaski zaciskowe. Dostępne są trzy metody montażu:

• Zestaw montażowy (wymaga zakupu osobnego zestawu nr 21-00155).
• Montaż bezpośredni do powierzchni (wymaga własnych śrub M2.5 i podkładek).
• Montaż za pomocą opasek zaciskowych (przewleczonych przez dedykowane szczeliny w obudowie).

Rozwiązywanie problemów

Jeśli system nie działa poprawnie, sprawdź następujące kwestie:

• Brak zasilania (wszystkie diody wyłączone): Sprawdź podłączenie zasilacza AC lub połączenie z hostem.
• Brak połączenia (diody Link migają lub są wyłączone): Upewnij się, że kabel łączący LEX i REX jest poprawnie wpięty.
• Dioda zasilania świeci na pomarańczowo: Oznacza to niewystarczające zasilanie z portu USB. Podłącz do innego portu USB-C lub użyj opcjonalnego zasilacza 5V 3A.
• Urządzenie nie jest rozpoznawane: Odłącz przedłużacz, podłącz urządzenie bezpośrednio do komputera w celu weryfikacji, a następnie spróbuj ponownie.

Dane techniczne

• Zasięg: 10 metrów (przy użyciu dołączonego kabla).
• Przepustowość: do 5 Gbps.
• Złącza: USB 3.2 Gen 1 Type-C (host i urządzenie), ARJ45 (połączenie między jednostkami).
• Temperatura pracy: 0°C – 50°C.
• Zasilanie: Bus-powered lub opcjonalne 5V 3A DC.
