Instrukcja obsługi systemu przedłużacza USB 3-2-1 Icron Raven 3301
Szybki przewodnik po instalacji i konfiguracji systemu przedłużacza USB 3-2-1 Icron Raven 3301. Dowiedz się, jak podłączyć jednostki LEX i REX, zarządzać okablowaniem CAT 5e oraz rozwiązywać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
System Icron Raven 3301 umożliwia przedłużenie sygnału USB 3.2 Gen 1, USB 2.0 oraz USB 1.1 na odległość do 100 metrów za pomocą pojedynczego kabla CAT 5e. Zestaw składa się z jednostki lokalnej (LEX) oraz zdalnej (REX). Urządzenie nie wymaga instalacji sterowników (Plug and Play) i jest kompatybilne z systemami Windows, macOS, Linux oraz ChromeOS.
Elementy zestawu
- Jednostka LEX (Local Extender)
- Jednostka REX (Remote Extender)
- Zasilacz 5V DC 4A z przewodem
- Wkładka gwarancyjna i zgodności
Instalacja i podłączenie
Przygotowanie: Upewnij się, że urządzenia USB znajdują się w zasięgu 100m od komputera. Używaj kabla CAT 5e (zalecany ekranowany lub foliowany dla najlepszej wydajności).
- Podłącz jednostkę LEX do komputera za pomocą kabla USB-C.
- Podłącz jednostkę REX do zasilania sieciowego za pomocą dołączonego zasilacza.
- Połącz jednostki LEX i REX kablem CAT 5e, wpinając go do portów Link (RJ45).
- Podłącz urządzenia USB do portu USB-C w jednostce REX.
Wskazówki dotyczące okablowania
Dla zachowania stabilności połączenia przy odległościach do 100m, kabel CAT 5e nie powinien być zwinięty, zapętlony ani prowadzony w pobliżu źródeł zakłóceń (np. linii energetycznych). W przypadku instalacji wewnątrz budynków (okablowanie strukturalne), całkowita długość kabli krosowych nie powinna przekraczać 10 metrów.
Diody LED i diagnostyka
Diody na panelach przednich informują o stanie pracy:
- Status: Świeci ciągle przy poprawnej pracy. Miga przy błędzie temperatury lub podczas rozruchu.
- Link: Świeci ciągle, gdy połączenie między LEX a REX jest aktywne.
- USB 2 / USB 3: Świecą ciągle przy aktywnym połączeniu odpowiedniego standardu.

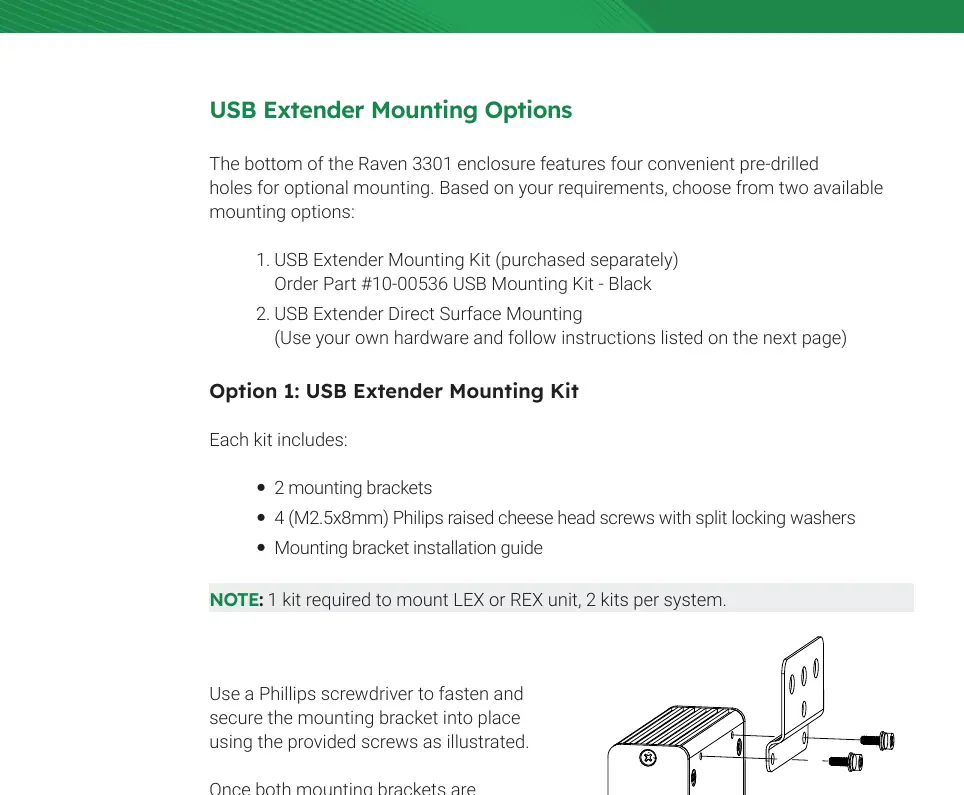

Bezpieczeństwo i konserwacja
Nie otwieraj obudowy urządzenia, gdyż grozi to utratą gwarancji. Przechowuj urządzenie w suchym miejscu w temperaturze od -20°C do 70°C. W razie problemów z wykrywaniem urządzeń, sprawdź poprawność połączeń kablowych i upewnij się, że używasz zasilacza dostarczonego w zestawie. W przypadku dalszych trudności, skontaktuj się z pomocą techniczną pod adresem [email protected].
Informacje o producencie
Icron Technologies Corporation
Praktyczna pomoc
Typowe problemy
Wszystkie diody LED są wyłączone
Sprawdź, czy zasilacz jest poprawnie podłączony do jednostki REX oraz czy jednostka LEX jest podłączona do komputera kablem USB.
Diody Link są wyłączone
Sprawdź kabel CAT 5e między jednostkami. Upewnij się, że długość nie przekracza 100m. Przetestuj połączenie krótkim kablem krosowym.
Urządzenie USB nie działa lub jest wykrywane jako nieznane
Podłącz urządzenie bezpośrednio do komputera, aby wykluczyć awarię urządzenia. Zaktualizuj sterowniki kontrolera USB w komputerze.
Diody migają (wszystkie)
Urządzenie przekroczyło bezpieczną temperaturę pracy. Usuń źródła ciepła i upewnij się, że temperatura otoczenia nie przekracza 50°C.
Przed użyciem
- Upewnij się, że posiadasz kabel CAT 5e o odpowiedniej długości (do 100m).
- Sprawdź, czy komputer posiada wolny port USB 3.
- Zainstaluj wymagane sterowniki dla urządzeń USB, które będą podłączane do przedłużacza.
- Przygotuj zasilacz 5V DC 4A dla jednostki REX.
- Upewnij się, że miejsce instalacji jest suche i dobrze wentylowane.
Parametry w praktyce
- USB 3.2 Gen 1
- Standard obsługujący prędkości przesyłu danych do 5Gbps.
- Zasilanie REX 3A
- Jednostka zdalna dostarcza do 3A prądu dla podłączonych urządzeń USB-C.
Ilustracje i schematy

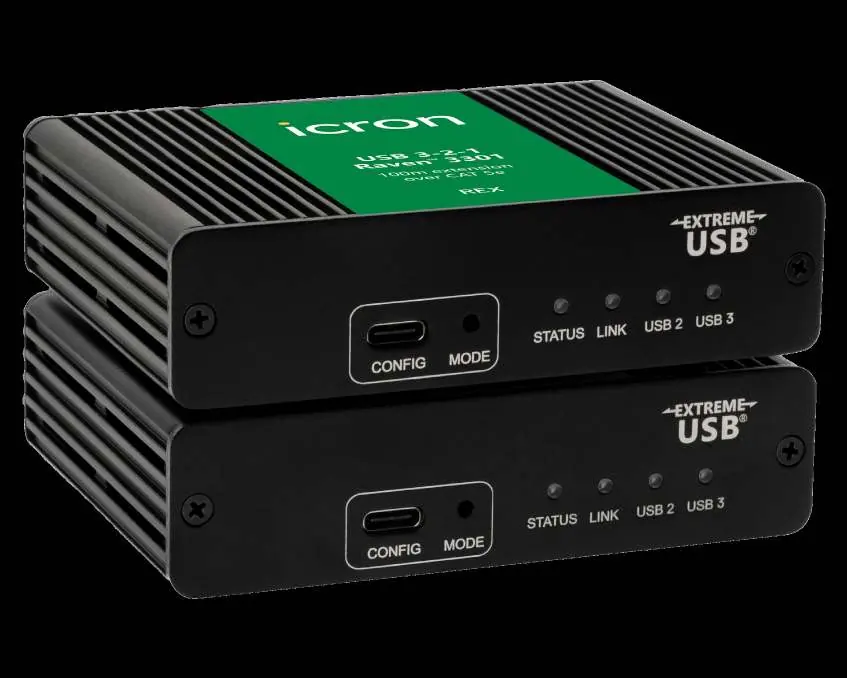

- LEX (Local Extender): Jednostka podłączana do komputera.
- REX (Remote Extender): Jednostka podłączana do urządzeń peryferyjnych.
- Port Link (RJ45): Służy wyłącznie do połączenia jednostek LEX i REX kablem CAT 5e.
Zgodność modelu
- System nie obsługuje trybu DP Alt Mode dla USB-C.
- Kompatybilny z systemami Windows, macOS, Linux i ChromeOS.
- Obsługuje wszystkie typy transakcji USB (Control, Interrupt, Bulk, Isochronous).
