Icron USB 3.0 Spectra 3001-15 – Aktywny kabel przedłużający 15m
Instrukcja obsługi aktywnego kabla przedłużającego USB 3.0 Spectra 3001-15 o długości 15 metrów. Dowiedz się jak poprawnie podłączyć urządzenie, zapewnić zasilanie i rozwiązywać problemy techniczne.
Spis treści
Opis produktu
Icron USB 3.0 Spectra 3001-15 to aktywny kabel miedziany o długości 15 metrów, zaprojektowany do przedłużania połączeń USB 3.0. Urządzenie wykorzystuje technologię ExtremeUSB, umożliwiając przesył danych z prędkością do 5 Gbps. Kabel jest dedykowany do pracy z urządzeniami zgodnymi ze standardem AIA USB3 Vision, takimi jak kamery przemysłowe.
Bezpieczeństwo i ograniczenia
Ważne: Kabel Spectra 3001-15 obsługuje wyłącznie urządzenia USB 3.0. Nie jest kompatybilny wstecznie z urządzeniami USB 2.0 ani 1.1. Urządzenie nie powinno być zginane mocniej niż promień 28 mm, aby uniknąć uszkodzeń mechanicznych. Nie należy otwierać obudowy urządzenia, gdyż grozi to utratą gwarancji.
Uruchomienie i instalacja
Instalacja jest typu plug-and-play i nie wymaga instalacji sterowników. Aby rozpocząć pracę:
- Podłącz złącze hosta USB 3.0 do portu USB 3.0 w komputerze.
- Jeśli urządzenie peryferyjne pobiera więcej niż 2,5 W mocy, podłącz dodatkowe złącze zasilania USB do portu w komputerze.
- Podłącz urządzenie USB 3.0 do gniazda na końcu kabla.
- W razie potrzeby zabezpiecz połączenie za pomocą dołączonej opaski zaciskowej, wykorzystując otwory montażowe.
Diagnostyka LED
Stan pracy kabla sygnalizowany jest diodą LED:
- Zielona: Kabel jest poprawnie zasilany i wykryty przez hosta.
- Czerwona: Kabel nie jest poprawnie zasilany lub nie został wykryty przez komputer.
Konserwacja i wsparcie
Urządzenie należy przechowywać w suchym miejscu w temperaturze od -20°C do 70°C. W przypadku problemów technicznych, przed kontaktem z serwisem, upewnij się, że używasz portu USB 3.0 i zaktualizowałeś sterowniki kontrolera hosta. Kontakt z pomocą techniczną możliwy jest przez stronę www.icron.com/support lub pod numerem telefonu +1 604 638 3939.
Oficjalne zasoby z instrukcji
Informacje o producencie
Icron Technologies Corporation
Praktyczna pomoc
Typowe problemy
Dioda LED świeci na czerwono
Odłącz kabel, podłącz najpierw złącze zasilania, a następnie złącze hosta. Jeśli problem trwa, zmień port USB w komputerze.
Urządzenie USB 3.0 nie działa lub jest wykrywane jako nieznane
Sprawdź urządzenie bezpośrednio w porcie komputera. Zaktualizuj BIOS oraz sterowniki kontrolera USB hosta.
Przed użyciem
- Upewnij się, że komputer posiada port USB 3.0.
- Sprawdź, czy urządzenie peryferyjne jest zgodne ze standardem USB 3.0.
- Jeśli urządzenie wymaga więcej niż 2,5W, przygotuj oba złącza USB do podłączenia do komputera.
- Zainstaluj wszystkie sterowniki wymagane przez urządzenie peryferyjne przed podłączeniem kabla.
Parametry w praktyce
- Prędkość transmisji
- Do 5 Gbps (standard USB 3.0).
- Minimalny promień gięcia
- 28 mm (przekroczenie może uszkodzić kabel).

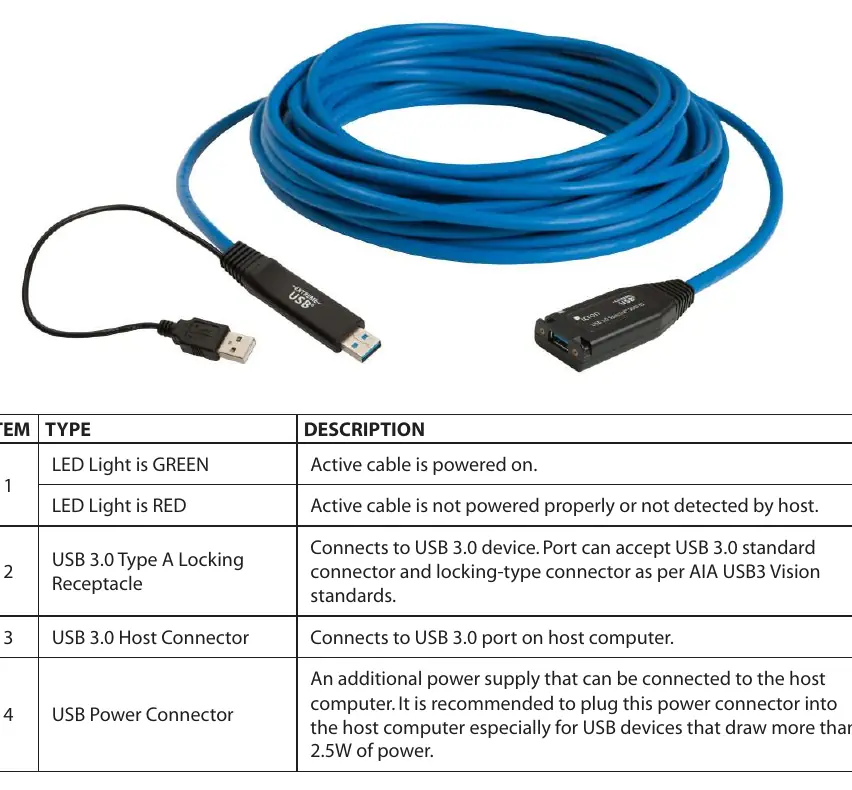

Ilustracje i schematy
- Złącze hosta (USB 3.0) - wpinane do komputera.
- Złącze zasilania - dodatkowe zasilanie dla urządzeń o wysokim poborze mocy.
- Gniazdo blokujące - port dla urządzenia peryferyjnego, obsługuje standardowe oraz blokowane wtyki USB 3.0.
Zgodność modelu
- Brak kompatybilności wstecznej z USB 2.0 i 1.1.
- Wymaga portu USB 3.0 w komputerze.
- Zaprojektowany do pracy z urządzeniami AIA USB3 Vision.
