Instrukcja obsługi systemu przedłużacza USB 2.0 Icron Ranger 2204
Szybki przewodnik po instalacji i konfiguracji systemu przedłużacza USB 2.0 Icron Ranger 2204. Dowiedz się, jak poprawnie podłączyć jednostki LEX i REX, sprawdzić połączenie oraz rozwiązać typowe problemy z transmisją danych.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
System Icron Ranger 2204 umożliwia przedłużenie zasięgu urządzeń USB 2.0 do 100 metrów za pomocą kabla Cat 5e (lub lepszego). Zestaw składa się z jednostki lokalnej (LEX) podłączanej do komputera oraz jednostki zdalnej (REX) z czterema portami USB dla urządzeń peryferyjnych. System nie wymaga instalacji sterowników (Plug and Play).
Elementy zestawu
- Jednostka LEX (Local Extender)
- Jednostka REX (Remote Extender)
- Zasilacz sieciowy dla jednostki REX
- Kabel USB 2.0
Instalacja
- Przygotowanie: Upewnij się, że masz kabel Cat 5e (lub lepszy) o długości do 100 metrów.
- Instalacja LEX: Umieść jednostkę LEX przy komputerze i połącz ją za pomocą dołączonego kabla USB.
- Instalacja REX: Umieść jednostkę REX w miejscu docelowym i podłącz zasilacz sieciowy.
- Połączenie: Połącz jednostki LEX i REX kablem Cat 5e, wpinając go do portów Link (RJ45) w obu urządzeniach.
Weryfikacja działania
Po podłączeniu sprawdź diody LED na obu jednostkach. Prawidłowe działanie sygnalizowane jest świeceniem diod Power, Host i Link oraz miganiem diody Activity. W systemach Windows sprawdź w Menedżerze urządzeń, czy system widzi urządzenie jako Generic USB Hub. W systemach Mac OS X użyj narzędzia System Profiler.
Rozwiązywanie problemów
Jeśli diody nie świecą, sprawdź zasilanie jednostki REX oraz poprawność połączenia kabla Cat 5e. Upewnij się, że kabel jest typu straight-through i posiada złącza RJ45 na obu końcach. W przypadku problemów z wykrywaniem urządzenia, spróbuj podłączyć je bezpośrednio do komputera, aby wykluczyć awarię samego urządzenia USB.
Dane techniczne
- Zasięg: do 100 metrów przez kabel Cat 5e
- Obsługa USB: 2.0 (do 480 Mbps) oraz 1.1
- Zasilanie REX: 5V DC, 3A
- Temperatura pracy: 0°C do 50°C
Informacje o producencie
Icron Technologies Corporation
Praktyczna pomoc
Typowe problemy
Wszystkie diody na jednostce LEX są wyłączone
Sprawdź połączenie USB z komputerem lub podłącz opcjonalny zasilacz do jednostki LEX.
Wszystkie diody na jednostce REX są wyłączone
Upewnij się, że zasilacz sieciowy jest poprawnie podłączony do gniazdka i jednostki REX.
Diody Link na obu jednostkach nie świecą
Sprawdź kabel Cat 5e łączący jednostki. Musi to być kabel typu straight-through z poprawnie zaciśniętymi wtykami RJ45.
Dioda urządzenia świeci na pomarańczowo
Wykryto przeciążenie prądowe (urządzenie USB pobiera więcej niż 500mA). Zrestartuj jednostkę REX.
Przed użyciem
- Komputer z systemem operacyjnym obsługującym USB
- Kabel Cat 5e (UTP) z wtykami RJ45
- Wolne gniazdko elektryczne dla zasilacza jednostki REX
- Sprawdzenie, czy długość kabla Cat 5e nie przekracza 100 metrów
Ilustracje i schematy

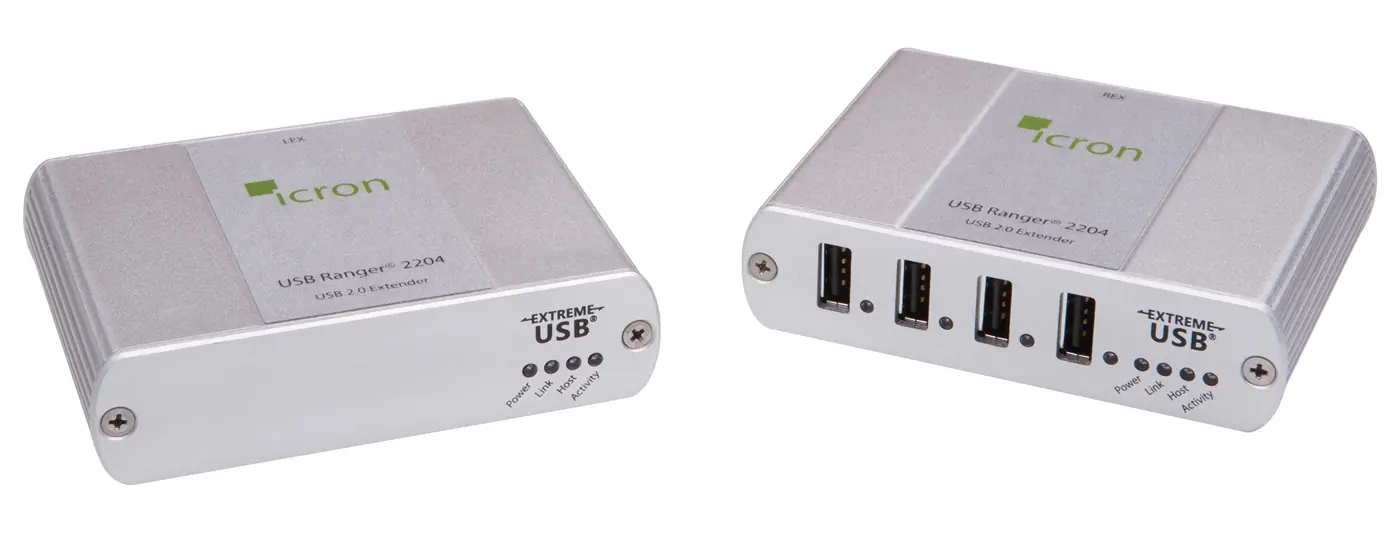

- LEX: Jednostka lokalna z portem USB typu B do komputera i portem Link RJ45.
- REX: Jednostka zdalna z czterema portami USB typu A dla urządzeń i portem Link RJ45.
Zgodność modelu
- Zgodny z USB 2.0 i 1.1.
- Współpracuje z systemami Windows, Mac OS X oraz Linux.
- Nie gwarantuje kompatybilności ze wszystkimi urządzeniami USB ze względu na różnice w konfiguracjach sprzętowych.
