Instrukcja montażu i obsługi radia FM Icstation 108.0MHZ

Najważniejsze informacje

Niniejszy dokument zawiera instrukcję montażu oraz obsługi zestawu DIY radia FM Icstation 108.0MHZ. Zestaw wymaga samodzielnego lutowania komponentów elektronicznych oraz montażu mechanicznego obudowy. Przed przystąpieniem do pracy należy przygotować odpowiednie narzędzia i zachować środki ostrożności dotyczące pracy z elektroniką.

Opis urządzenia i funkcje

Radio FM oparte na układzie LM4863 z wbudowanym wzmacniaczem 5W. Główne cechy urządzenia:

• Wyświetlacz LCD pokazujący częstotliwość.
• Pamięć 22 stacji radiowych.
• Automatyczne wyszukiwanie stacji.
• 30-stopniowa cyfrowa regulacja głośności.
• Zasilanie akumulatorem 18650.
• Wyjście audio na głośnik oraz słuchawki.
• Tryb oszczędzania energii (wygaszanie podświetlenia).

Wskazówki instalacyjne

Przed rozpoczęciem montażu upewnij się, że posiadasz następujące narzędzia:

• Lutownica (poniżej 50W).
• Cyna (najlepiej z topnikiem).
• Obcinaczki do przewodów.
• Ściągacz izolacji.
• Śrubokręt.

Ważne zasady montażu:

• Zachowaj ostrożność przy lutowaniu układów scalonych (nie przegrzewaj komponentów – max 1 sekunda kontaktu z grotem).
• Zwracaj uwagę na polaryzację komponentów (dłuższa nóżka kondensatora to plus).
• Zabrania się powodowania zwarć na płytce PCB.
• Zaleca się stosowanie rękawic antystatycznych.

Kroki montażu

Proces montażu składa się z 33 kroków, obejmujących lutowanie elementów SMD (układ LM4863), rezystorów, kondensatorów, gniazd oraz montaż mechaniczny obudowy akrylowej. Kluczowe etapy obejmują:

1. Lutowanie układu scalonego LM4863 (U1).
2. Montaż rezystorów (R1, R2, R3) oraz kondensatorów (C1, C2).
3. Instalacja gniazd (Micro USB, AUX, złącza antenowe).
4. Montaż przycisków sterujących.
5. Podłączenie głośnika oraz koszyka na akumulator 18650.

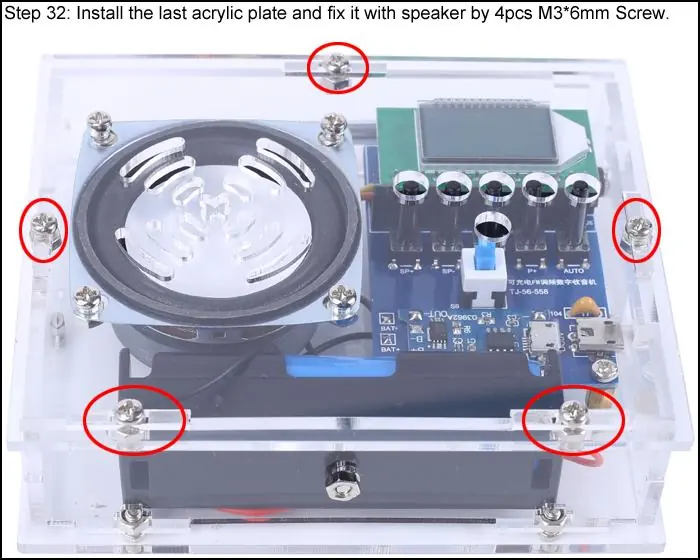

6. Składanie obudowy akrylowej z wykorzystaniem słupków dystansowych i śrub.

Obsługa radia

Sterowanie radiem odbywa się za pomocą przycisków na panelu przednim:

• Włącznik zasilania: Włącza/wyłącza urządzenie.
• AUTO: Długie naciśnięcie – automatyczne wyszukiwanie i zapisywanie stacji. Krótkie naciśnięcie – wyciszenie (mute).
• P+/P-: Przełączanie zapisanych stacji.
• SP+/SP-: Regulacja głośności (V00-V30).
• Tryb Campus Broadcasting: Przytrzymaj SP+ i SP- przed włączeniem zasilania (C1 – włączone, C0 – wyłączone).
• Podświetlenie: Przytrzymaj P+ i P- przed włączeniem zasilania (B1 – zawsze włączone, B0 – oszczędzanie energii).

Dane techniczne

• Napięcie pracy: DC 3.0V-5.0V
• Impedancja wyjściowa: 8 ohm
• Moc wyjściowa: 5W
• Zakres częstotliwości: 76.0MHz-108.0MHz
• Temperatura pracy: -40℃ do 85℃
• Wymiary: 114 x 97 x 31 mm
