Instrukcja obsługi sterownika temperatury Icstation DC 12V
Szybki przewodnik po sterowniku temperatury Icstation DC 12V. Dowiedz się, jak podłączyć urządzenie, ustawić parametry pracy (P0-P8) oraz skonfigurować chłodzenie lub grzanie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Icstation DC 12V to programowalny sterownik temperatury z wyświetlaczem LED i wodoodporną sondą NTC. Urządzenie pozwala na precyzyjną kontrolę temperatury w zakresie od -50°C do 110°C. Jest idealne do systemów grzewczych, chłodniczych, inkubatorów czy wentylacji. Wymaga zasilania 12V DC.
Opis urządzenia
Sterownik posiada 3-cyfrowy wyświetlacz LED, który pokazuje aktualną temperaturę. Przyciski SET, (+) oraz C/F służą do konfiguracji. Dioda wskaźnika zapala się, gdy przekaźnik jest zamknięty (urządzenie pracuje).
Ustawianie temperatury
Aby ustawić temperaturę docelową:
- Naciśnij przycisk SET – wyświetlacz zacznie migać.
- Użyj przycisków SET(+) oraz C/F(-), aby ustawić żądaną wartość.
- Odczekaj 3 sekundy, aż moduł automatycznie zapisze ustawienia i wyjdzie z trybu edycji.
Konfiguracja parametrów (P0-P8)
Aby wejść w menu ustawień, przytrzymaj przycisk SET przez 5 sekund. Użyj przycisków (+) i (-) do wyboru kodu parametru (P0-P8), a następnie naciśnij jednocześnie SET i C/F, aby wejść w edycję danego parametru.
- P0 (Heating/Cooling): Wybór trybu pracy: H (grzanie) lub C (chłodzenie). Domyślnie: C.
- P1 (Return Difference): Histereza (różnica temperatur). Zakres: 0.1-30. Domyślnie: 2.0.
- P2 (Set maximum limit): Maksymalny limit temperatury. Domyślnie: 110.
- P3 (Set minimum limit): Minimalny limit temperatury. Domyślnie: -50.
- P4 (Temperature Correction): Korekta odczytu temperatury. Zakres: -15 do 15. Domyślnie: 0.
- P5 (Delay Start): Opóźnienie startu w minutach. Zakres: 0-10. Domyślnie: 0.
- P6 (High Temperature Alarm): Alarm wysokiej temperatury. Domyślnie: OFF.
- P7 (C/F): Wybór jednostki temperatury (CS/FH). Domyślnie: CS.
- P8 (Reset): Resetowanie ustawień do fabrycznych. Domyślnie: OFF.
Przykład: Sterowanie chłodzeniem
Jeśli chcesz, aby urządzenie zaczęło chłodzić przy 190°F i wyłączyło się przy 160°F:
- Wejdź w ustawienia P0 i wybierz tryb 'C'.
- Naciśnij SET i ustaw temperaturę zatrzymania chłodzenia na 160.
- Wejdź w P1 i ustaw wartość na 30 (ponieważ 190 - 160 = 30).
Instalacja i podłączenie
Sterownik wymaga zasilania 12V DC. Dostępne są dwa schematy podłączenia:
- Wspólne zasilanie: Zasilanie 12V jest używane zarówno dla sterownika, jak i dla urządzenia sterowanego (obciążenia).
- Oddzielne zasilanie: Sterownik jest zasilany 12V, natomiast obciążenie posiada własne, niezależne źródło zasilania.
Rozwiązywanie problemów
Wyświetlacz może pokazywać następujące kody błędów:
- LL: Czujnik jest odłączony lub uszkodzony (otwarty obwód).
- HH: Temperatura przekracza zakres pomiarowy modułu.
- --: Moduł znajduje się w stanie ochrony przed wysoką temperaturą.
Informacje o producencie
ICStation
Praktyczna pomoc
Typowe problemy
Wyświetlacz pokazuje 'LL'
Czujnik temperatury jest odłączony lub uszkodzony. Sprawdź połączenie sondy NTC.
Wyświetlacz pokazuje 'HH'
Temperatura otoczenia przekracza zakres pomiarowy urządzenia (-50°C do 110°C).
Wyświetlacz pokazuje '--'
Urządzenie weszło w tryb ochrony przed wysoką temperaturą.
Przed użyciem
- Sprawdź, czy zasilanie wynosi stabilne 12V DC.
- Upewnij się, że obciążenie nie przekracza 20A (dla 14VDC) lub 15A (dla 220VAC).
- Podłącz sondę NTC przed włączeniem zasilania.
- Wybierz odpowiedni tryb pracy (P0: H dla grzania, C dla chłodzenia).
Parametry w praktyce
- P0 (Heating/Cooling)
- Określa, czy przekaźnik ma załączać urządzenie przy spadku (grzanie) czy wzroście (chłodzenie) temperatury.
- P1 (Return Difference)
- Histereza; określa różnicę temperatur, przy której urządzenie ponownie się załączy.
- P6 (High Temperature Alarm)
- Ustawia próg temperatury, po przekroczeniu którego aktywowany jest alarm.
Ilustracje i schematy
- Schemat 1: Wspólne zasilanie 12V dla sterownika i obciążenia.
- Schemat 2: Oddzielne zasilanie dla sterownika i obciążenia (np. gdy obciążenie wymaga innego napięcia).
Zgodność modelu

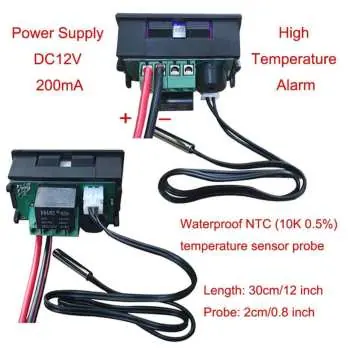

- Wymagane zasilanie: 12V DC, 200mA.
- Typ czujnika: 10K 0.5% NTC.
- Maksymalne obciążenie: 5A/15A 220VAC lub 20A 14VDC.
