Instrukcja obsługi sterownika temperatury AKO-16524A / AKO-16525A / AKO-16525AN

Najważniejsze informacje z instrukcji

Sterownik AKO serii 1652 to zaawansowane urządzenie przeznaczone do kontroli temperatury w komorach chłodniczych. Urządzenie wyposażone jest w tryb SELFDRIVE, który automatycznie optymalizuje pracę układu chłodniczego, zarządzając cyklami odszraniania i pracą wentylatorów. Przed pierwszym użyciem konieczne jest przeprowadzenie konfiguracji początkowej za pomocą wbudowanego asystenta.

Opis urządzenia

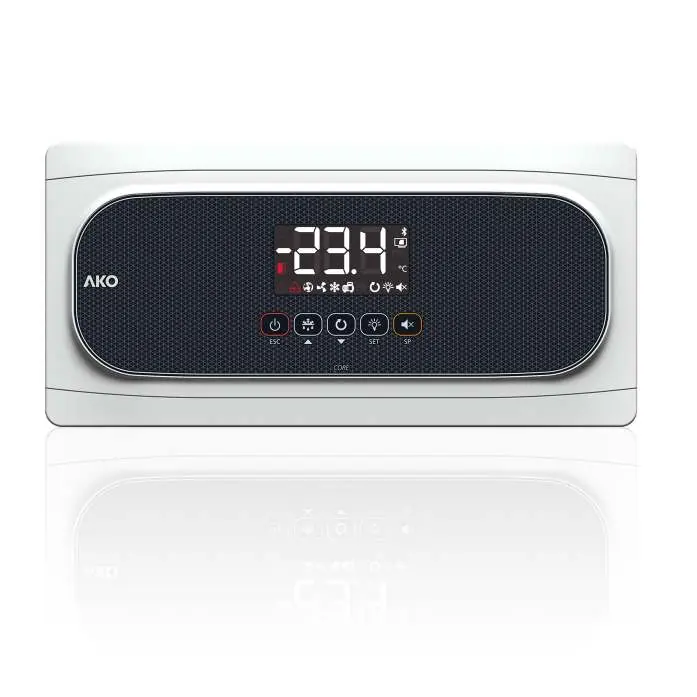

Panel przedni sterownika zawiera wyświetlacz oraz klawiaturę z przyciskami funkcyjnymi. Wskaźniki na wyświetlaczu informują o stanie pracy urządzenia, takim jak: tryb Stand-by, aktywny kompresor, odszranianie, praca wentylatorów czy aktywne alarmy.

Instalacja sond

Prawidłowa instalacja sond jest kluczowa dla wydajności sterownika:

• Sonda otoczenia: Należy umieścić ją w miejscu, gdzie nie jest narażona na bezpośredni nawiew zimnego powietrza z parownika (najlepiej w strefie zasysania powietrza).
• Sonda parownika: Należy umieścić ją jak najbliżej wlotu czynnika chłodniczego (blisko zaworu rozprężnego) w strefie ożebrowanej.

W zestawie znajdują się klipsy montażowe o różnych rozmiarach, które należy dobrać do średnicy rury parownika.

Konfiguracja początkowa

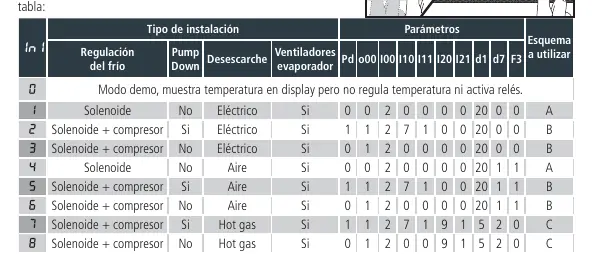

Po pierwszym podłączeniu zasilania sterownik automatycznie uruchamia tryb asystenta (wyświetlany komunikat InI). Należy wybrać odpowiednią opcję (0-8) w zależności od typu instalacji (np. solenoide, kompresor, odszranianie elektryczne/gazowe). Po wyborze opcji należy ustawić punkt nastawy (Set Point).

Obsługa i tryby pracy

Sterownik oferuje menu programowania skrócone (dostępne po przytrzymaniu przycisku SET przez 3 sekundy) oraz rozszerzone (6 sekund). W przypadku modelu AKO-16525AN, urządzenie umożliwia rejestrację w chmurze akonet.cloud. Wymaga to przeprowadzenia pierwszej transmisji danych poprzez jednoczesne przytrzymanie przycisków ESC i SET przez 3 sekundy.

Rozwiązywanie problemów

W przypadku wystąpienia błędów, na wyświetlaczu pojawią się kody alarmowe:

• E1/E2/E3: Awaria sondy (sprawdź stan i podłączenie).
• E12/E22: Brak stabilności systemu (unikaj otwierania drzwi podczas kalibracji).
• E15/E25: Dezaktywacja trybu SELFDRIVE z powodu braku stabilności (sprawdź układ chłodniczy).

Dane techniczne

Urządzenie zasilane jest napięciem 100-240 V~ 50/60 Hz. Posiada stopień ochrony IP65 (przy zamkniętej pokrywie). Zakres pomiarowy sondy wynosi od -50.0 ºC do 99.9 ºC.
