Instrukcja obsługi elektronicznego panelu sterowania AKO 1569x...

Szybki przewodnik po instalacji i konfiguracji elektronicznego panelu sterowania AKO 1569x PROPlus 3PH BASIC. Dowiedz się, jak podłączyć urządzenie, ustawić parametry pracy kompresora, odszraniania i wentylatorów oraz rozwiązywać typowe...

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

AKO 1569x PROPlus 3PH BASIC to zaawansowany elektroniczny panel sterowania przeznaczony do zarządzania chłodniami dodatnimi i ujemnymi. Urządzenie oferuje stopień ochrony IP65, co pozwala na montaż w wilgotnych środowiskach. Panel obsługuje standardowe i usprawnione agregaty skraplające oraz systemy zdecentralizowane.

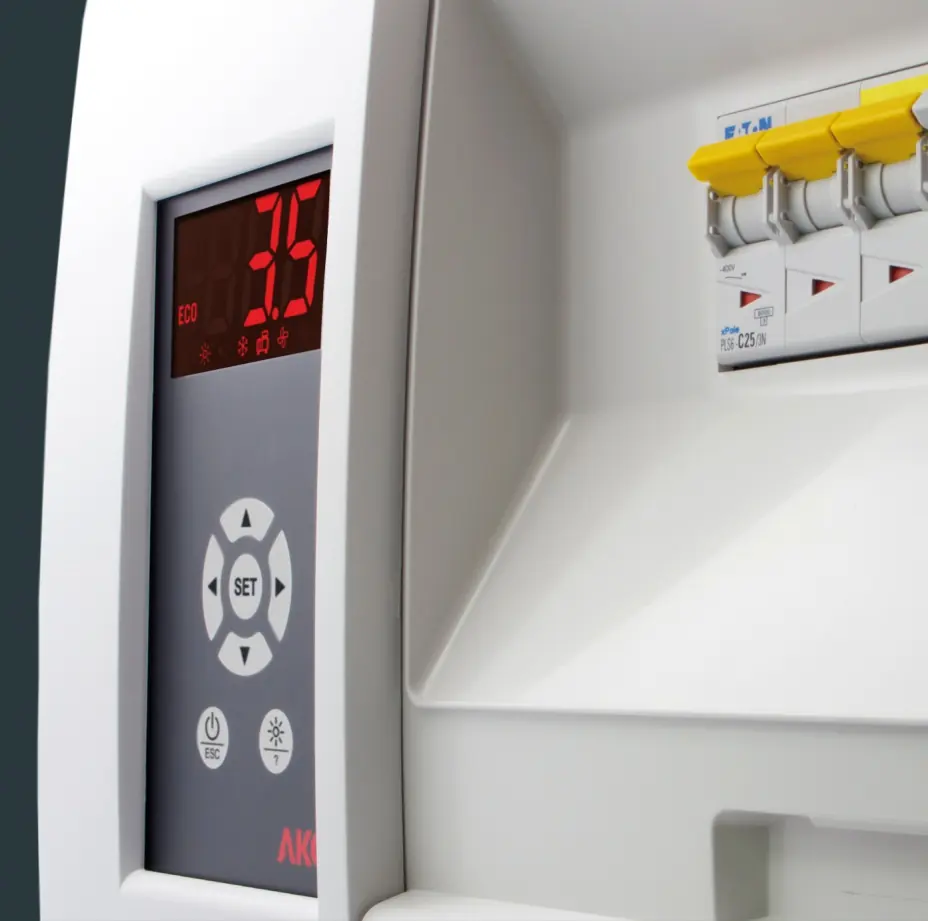

Panel sterowania AKO 1569x PROPlus 3PH BASIC
Panel sterowania AKO 1569x PROPlus 3PH BASIC

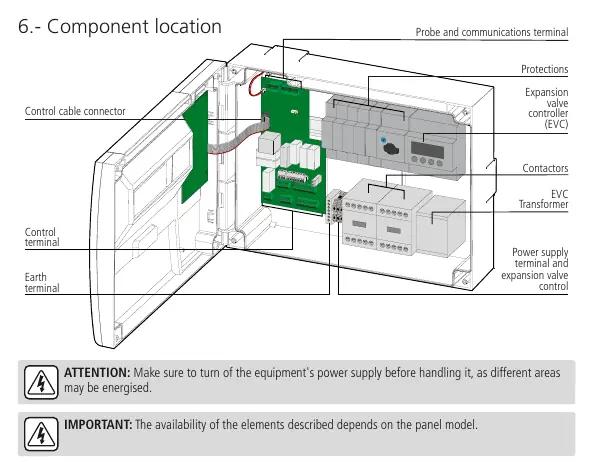

Lokalizacja komponentów wewnątrz panelu
Lokalizacja komponentów wewnątrz panelu

Instalacja

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel:

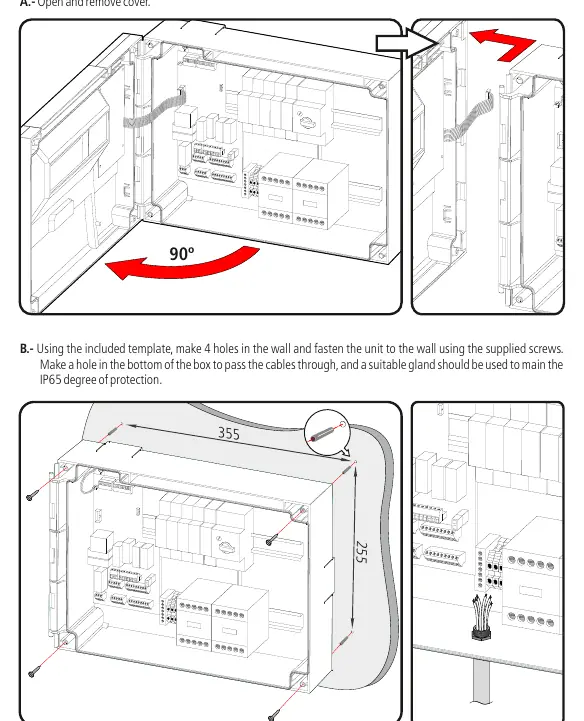

Montaż panelu na ścianie
Montaż panelu na ścianie

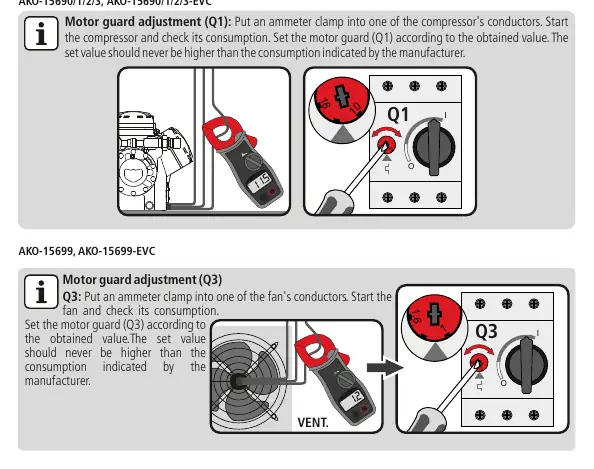

Regulacja wyłącznika silnikowego (Q1/Q3)
Regulacja wyłącznika silnikowego (Q1/Q3)
  • Otwórz i zdejmij pokrywę panelu.
  • Użyj dołączonego szablonu, aby wywiercić 4 otwory w ścianie i przymocować jednostkę za pomocą dostarczonych śrub.
  • Wykonaj otwór w dolnej części obudowy do przeprowadzenia kabli; użyj odpowiedniego dławika, aby zachować stopień ochrony IP65.
  • Podłącz okablowanie zgodnie z załączonymi schematami.
  • Po zakończeniu instalacji załóż pokrywę i zainstaluj ponownie listwy wykończeniowe.

Konfiguracja

Urządzenie posiada dwa poziomy konfiguracji:

Klucz do programowania AKO-D14918
Klucz do programowania AKO-D14918
  • Podstawowa: Dostępna po przytrzymaniu klawisza SET przez 5 sekund. Pozwala na szybkie ustawienie temperatury (SP), częstotliwości odszraniania (d0), czasu trwania odszraniania (d1) oraz alarmów (A1, A2).
  • Zaawansowana: Dostępna po przytrzymaniu klawiszy strzałek przez 10 sekund. Umożliwia dostęp do wszystkich parametrów urządzenia.

Jeśli aktywowano kod dostępu, należy go wprowadzić przed wejściem do menu programowania.

Obsługa i funkcje

Opis elementów panelu sterowania
Opis elementów panelu sterowania
  • Sterowanie kompresorem: Działa w oparciu o wartość zadaną (SP) i różnicę (C1). Dostępny jest tryb pracy ciągłej oraz funkcja "Change of Set Point" (ECO) dla okresów niskiego użycia.
  • Odszranianie: Może być inicjowane automatycznie (czas d0) lub ręcznie (klawisz strzałki w górę przez 5 sekund).
  • Sterowanie wentylatorami: Kontrolowane przez sondę 2 (parownik) i parametry F0-F5.
  • Oświetlenie: Sterowane przyciskiem ze znakiem zapytania lub automatycznie po otwarciu drzwi (wymaga konfiguracji wejścia cyfrowego).
  • Funkcja Pump Down: Zapobiega problemom z kompresorem poprzez technikę start/stop sterowaną elektrozaworem cieczowym i presostatem niskiego ciśnienia.

Komunikaty błędów

Panel wyświetla kody błędów w przypadku awarii:

  • E1/E2: Awaria sondy 1 lub 2 (otwarty obwód, zwarcie lub temperatura poza zakresem).
  • Pd: Przekroczono maksymalny czas zatrzymania podczas funkcji pump down.
  • LP: Przekroczono maksymalny czas rozruchu podczas funkcji pump down.
  • ASC: Zadziałało zabezpieczenie w łańcuchu bezpieczeństwa kompresora.
  • AH/AL: Alarm temperatury maksymalnej/minimalnej.

Konserwacja

Powierzchnię urządzenia należy czyścić miękką szmatką, wodą i detergentem. Nie używać agresywnych detergentów, benzyny, rozpuszczalników ani spirytusu. Raz w roku zaleca się dokręcenie połączeń zasilających i sprawdzenie stanu zużycia aparatury łączeniowej.

Informacje o producencie

AKO Group

Profil marki

Praktyczna pomoc

Typowe problemy

E1/E2: Awaria sondy

Sprawdź połączenie sondy (otwarty obwód lub zwarcie) oraz czy temperatura mieści się w zakresie -50 do 99°C.

Pd: Błąd funkcji Pump Down (zatrzymanie)

Instalacja została zatrzymana z powodu wykrycia usterki podczas manewru pump down. Sprawdź presostat niskiego ciśnienia.

LP: Błąd funkcji Pump Down (rozruch)

Instalacja nie uruchomiła się poprawnie w czasie pump down. Sprawdź presostat niskiego ciśnienia.

ASC: Alarm łańcucha bezpieczeństwa kompresora

Zadziałał wyłącznik silnikowy, termistor lub presostat wysokiego ciśnienia. Sprawdź te komponenty.

Przed użyciem

  • Sprawdź, czy napięcie zasilania jest zgodne z danymi technicznymi (400V lub 230V).
  • Upewnij się, że wewnątrz panelu nie ma kurzu, wilgoci ani luźnych elementów.
  • Sprawdź poprawność dokręcenia śrub i połączeń zasilających.
  • Upewnij się, że sondy nie są prowadzone w tym samym kanale co kable zasilające.
  • Przed uruchomieniem zaleca się wstępne podgrzanie obudowy kompresora.

Parametry w praktyce

Zakres temperatur
Zakres pracy sondy NTC wynosi od -45°C do 99°C.

Ilustracje i schematy

  • Schematy połączeń presostatu (wysokiego/niskiego ciśnienia) znajdują się w rozdziale 7.
  • Schemat lokalizacji komponentów (F1, FM, Q1, Q3, K1M, K2M, K4M, T2, EVC1) znajduje się na stronie 10.

Zgodność modelu

  • AUX 1, AUX 2 i AUX 3 są programowalne – ich działanie zależy od konfiguracji (strona 25).
  • Działanie wejść cyfrowych zależy od konfiguracji (P10, P11).
