Sterownik temperatury i zaworu rozprężnego AKO-16526 V2
Szybki przewodnik instalacji i konfiguracji sterownika AKO-16526 V2. Zawiera schematy połączeń, konfigurację wejść/wyjść oraz ważne ostrzeżenia dotyczące parametrów pracy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Sterownik AKO-16526 V2 jest zaawansowanym urządzeniem do zarządzania temperaturą i elektronicznymi zaworami rozprężnymi w systemach HVAC. Kluczową cechą tego urządzenia jest to, że funkcja każdego wejścia i wyjścia, a co za tym idzie sposób podłączenia, zależą od opcji wybranych w kreatorze konfiguracji (setup wizard) oraz ustawień konkretnych parametrów. Przed przystąpieniem do instalacji należy upewnić się, że parametry pracy są zgodne z wymaganiami systemu.
Schematy połączeń
Urządzenie posiada liczne porty wejściowe i wyjściowe, których rola zmienia się w zależności od konfiguracji:
- Zasilanie (VAC): 230 V~ ± 10% 50/60 Hz.
- Wyjścia przekaźnikowe (AUX 1, AUX 2, AUX 3, DEF, FAN, COOL): Należy przestrzegać maksymalnych dopuszczalnych prądów i mocy dla każdego przekaźnika. Przykładowo, wyjście AUX 1 obsługuje do 12 A przy 230 V~.
- Komunikacja: Port RS485 (Tr+, Tr-) do integracji z systemami zewnętrznymi.
- Wyjścia analogowe: Dostępne złącza ANALOG OUT dla sterowania zewnętrznymi komponentami.
Konfiguracja wejść i sond
Sterownik obsługuje szereg sond i wejść cyfrowych, które należy podłączyć zgodnie z poniższymi oznaczeniami:
- S1: Sonda komory (Coldroom probe).
- S2: Sonda parownika (Evaporator probe).
- S3: Sonda temperatury produktu.
- S4: Sonda temperatury produktu lub drugiego parownika (zależnie od parametru I20).
- S5: Sonda temperatury produktu lub przegrzania (zależnie od parametru I30).
- S6: Sonda ciśnienia ssania.
- D1, D2, D3: Wejścia cyfrowe (np. presostat niskiego ciśnienia), których funkcja zależy od ustawień parametrów I10, I20, I30.
Ostrzeżenia i bezpieczeństwo
Podczas instalacji i eksploatacji należy przestrzegać następujących zasad:
- Wszystkie podane wartości natężenia prądu i mocy są maksymalnymi wartościami roboczymi. Przekroczenie tych wartości może uszkodzić sterownik.
- Jeśli instalacja wymaga sterowania zaworem rozprężnym typu STEPPER, należy zapoznać się z dedykowaną notą aplikacyjną dostępną na stronie producenta (help.ako.com).
- Konfiguracja wejść/wyjść musi być przeprowadzona zgodnie z kreatorem instalacji. Nieprawidłowe przypisanie funkcji do przekaźników może prowadzić do awarii systemu.
Oficjalne zasoby z instrukcji
Informacje o producencie
AKO Group
Praktyczna pomoc
Typowe problemy
Błędne działanie wyjść przekaźnikowych
Sprawdź konfigurację parametrów (np. o10 dla AUX 2, o20 dla AUX 3) oraz upewnij się, że obciążenie nie przekracza maksymalnych wartości prądowych.
Nieprawidłowe odczyty sond
Zweryfikuj poprawne podłączenie sond S1-S6 do odpowiednich zacisków oraz sprawdź ustawienia parametrów wejściowych I10, I20, I30.
Błąd w sterowaniu zaworem rozprężnym
Jeśli używasz zaworu typu STEPPER, upewnij się, że postępujesz zgodnie z dedykowaną notą aplikacyjną, ponieważ standardowe podłączenie może być niewystarczające.
Przed użyciem
- Sprawdź napięcie zasilania (230 V~ ± 10%).
- Upewnij się, że wszystkie sondy (S1-S6) są podłączone do właściwych portów.
- Zweryfikuj, czy obciążenie przekaźników (AUX, DEF, FAN, COOL) mieści się w limitach prądowych.
- Uruchom kreator konfiguracji (setup wizard) w celu poprawnego przypisania funkcji wejść i wyjść.
- Sprawdź ustawienia parametrów I10, I20, I30, F10, u00 zgodnie z wymaganiami instalacji.
Ilustracje i schematy

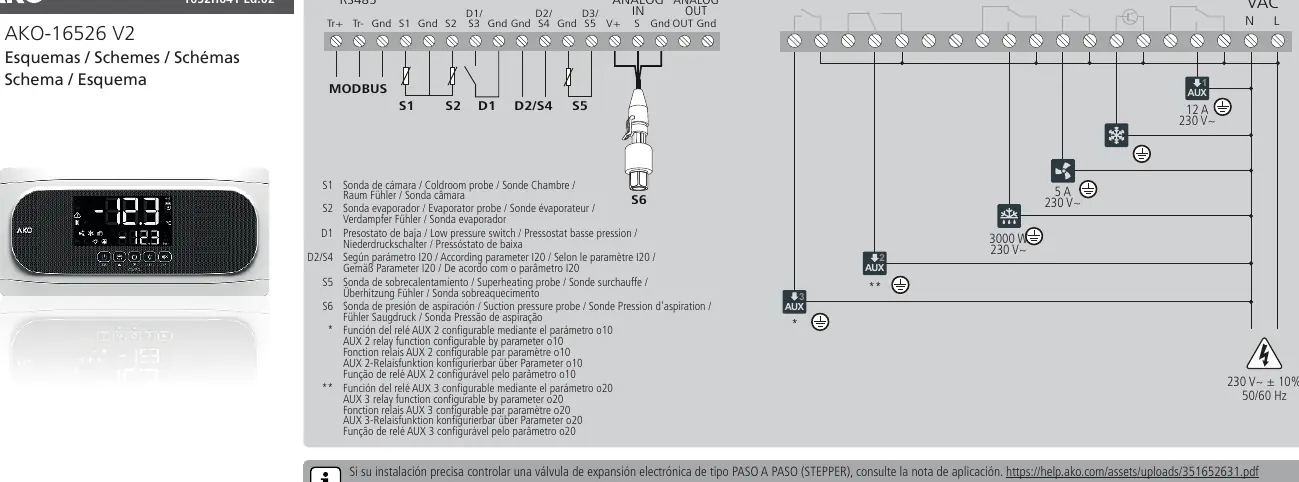

- Schemat główny przedstawia rozmieszczenie zacisków zasilania, przekaźników (AUX, DEF, FAN, COOL) oraz wejść sond (S1-S6).

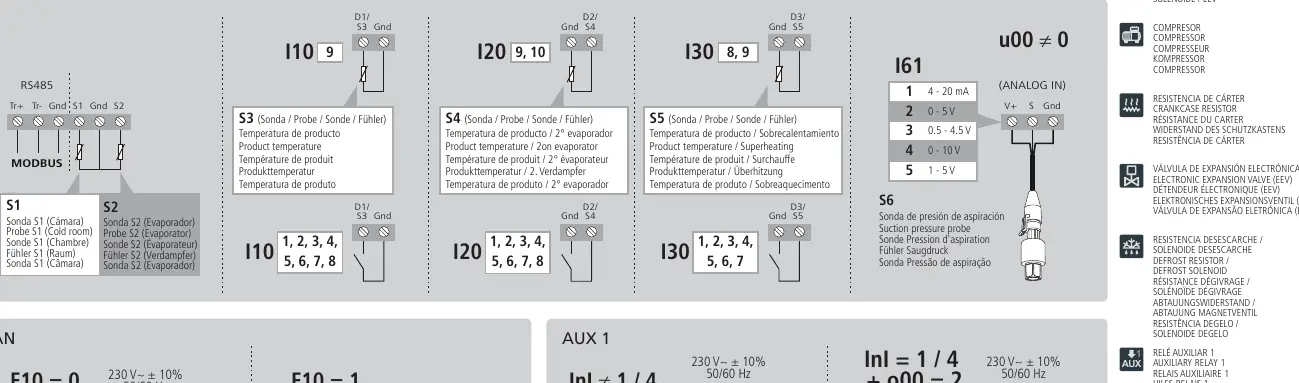

- Schemat sond i wejść cyfrowych pokazuje przypisanie pinów dla różnych konfiguracji parametrów I10, I20, I30.
- Schemat wyjść analogowych ilustruje podłączenie sterowania wentylatorem (FAN Driver) w zależności od ustawienia parametru F10.
Zgodność modelu
- Wymaga konfiguracji przez kreator instalacji.
- Kompatybilność z zaworami STEPPER wymaga dodatkowej noty aplikacyjnej.
- Zasilanie musi być stabilne w zakresie 230 V~ ± 10%.
