Instrukcja obsługi sterownika AKO 1456H012

Szybki przewodnik po sterowniku AKO 1456H012. Dowiedz się, jak podłączyć urządzenie, skonfigurować parametry chłodnicze, ustawić zawór rozprężny i rozwiązywać problemy z alarmami.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Sterownik AKO 1456H012 jest przeznaczony do zarządzania elektronicznymi zaworami rozprężnymi. Przed uruchomieniem urządzenia kluczowe jest poprawne podłączenie elektryczne oraz konfiguracja parametrów czynnika chłodniczego (rFt) i modelu zaworu (EM). Urządzenie wymaga zasilania 24V AC/DC i powinno być instalowane w miejscu chronionym przed wilgocią, wibracjami i gazami korozyjnymi.

Schemat podłączeń

Podłączenie sterownika powinno odbywać się zgodnie ze schematem elektrycznym. Należy zwrócić uwagę na:

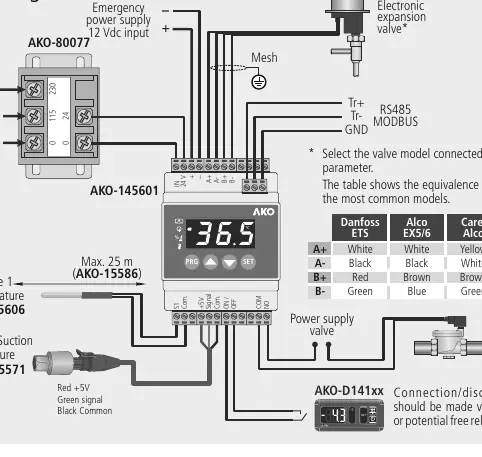

Schemat podłączeń elektrycznych sterownika AKO-145601
Schemat podłączeń elektrycznych sterownika AKO-145601
  • Zasilanie: 24V AC/DC. Obwód zasilania powinien być wyposażony w wyłącznik min. 2A, 230V w pobliżu urządzenia.
  • Sondy: Sonda temperatury (S1) i sonda ciśnienia (S2) powinny być zainstalowane jak najbliżej wylotu parownika.
  • Komunikacja: Port RS485 (MODBUS) umożliwia zdalne zarządzanie za pomocą serwera AKO-5012.
  • Zawór: Podłączenie elektronicznego zaworu rozprężnego wymaga dopasowania przewodów zgodnie z tabelą dla konkretnego modelu (Danfoss, Alco, Carel, Sporlan).

Konfiguracja początkowa

Przed uruchomieniem należy skonfigurować następujące parametry:

  • rFt: Wybór typu czynnika chłodniczego (np. R-22, R-134A, R-404A, R-410A, R-717, R-23, R-507C, R-HFO1234ze, R-744, R-407A, R-407F, R-507A, R-245F).
  • EM: Wybór modelu zainstalowanego zaworu rozprężnego (obsługiwane modele Danfoss ETS, Alco EX, Sporlan SEI, Carel E2V).
  • SH: Konfiguracja punktu nastawy przegrzania.

Obsługa i klawiatura

Interfejs użytkownika składa się z wyświetlacza oraz klawiszy PRG, SET, strzałek w górę i w dół.

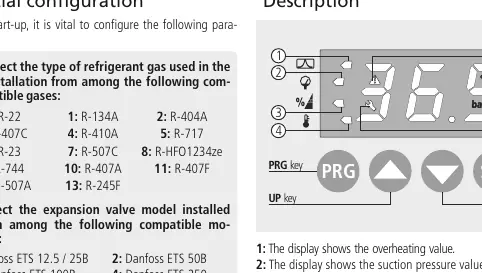

Opis wyświetlacza i klawiatury
Opis wyświetlacza i klawiatury

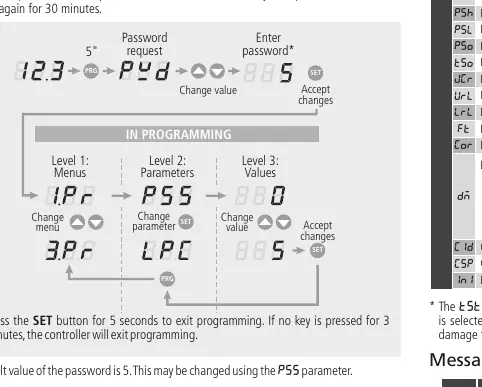

Schemat nawigacji po menu programowania
Schemat nawigacji po menu programowania
  • PRG (5 sekund): Wejście do menu programowania.
  • PRG (podwójne naciśnięcie): Restart regulacji w przypadku alarmu.
  • SET: Akceptacja zmian, wyjście z menu (po 5 sekundach).
  • Strzałki: Nawigacja po poziomach menu i zmiana wartości parametrów.

Parametry pracy

Funkcje urządzenia podzielone są na trzy grupy:

  • Grupa 1: Parametry regulacji (przegrzanie, alarmy, czasy opóźnień).
  • Grupa 2: Jednostki (Bar/Psi, ºC/ºF), wybór zaworu, kroki zaworu.
  • Grupa 3: Hasło dostępu, kalibracja sond, limity otwarcia zaworu, komunikacja.

Komunikaty alarmowe

W przypadku wystąpienia błędu, sterownik zamyka zawór rozprężny i elektrozawór cieczy. Typowe komunikaty to:

  • PS: Problem z czujnikiem ciśnienia.
  • TSD: Sonda 1 niepodłączona.
  • TsC: Zwarcie sondy temperatury.
  • MOP/LOP: Alarm maksymalnego/minimalnego ciśnienia operacyjnego.
  • FRA: Alarm wykrycia szronu.
  • CLE: Zamykanie zaworu z powodu awarii zasilania (wymaga zasilania awaryjnego).

Dane techniczne

Urządzenie posiada klasę ochrony IP2X. Temperatura pracy wynosi od -10 do 50 ºC przy wilgotności poniżej 90%. Przekaźnik elektrozaworu jest zgodny z normą EN60730-1 (2(2) A 250 V~). Maksymalne napięcie w obwodach SELV wynosi 20V.

Informacje o producencie

AKO Group

Profil marki

Praktyczna pomoc

Typowe problemy

Komunikat PS na wyświetlaczu

Wystąpił problem z czujnikiem ciśnienia. Sprawdź podłączenie sondy S2.

Komunikat TSD na wyświetlaczu

Sonda 1 (temperatury) nie jest podłączona lub jest uszkodzona.

Komunikat CLE na wyświetlaczu

Awaria zasilania. Zawór jest zamykany. Wymagane zasilanie awaryjne dla poprawnego działania w tym trybie.

Brak możliwości zmiany parametrów

Sprawdź, czy nie jest wymagane hasło (domyślnie 5) lub czy nie upłynął czas edycji.

Przed użyciem

  • Sprawdź, czy zasilanie jest zgodne z 24V AC/DC.
  • Upewnij się, że sondy są zainstalowane blisko wylotu parownika bez przeszkód.
  • Wybierz odpowiedni typ czynnika chłodniczego w parametrze rFt.
  • Skonfiguruj model zaworu rozprężnego w parametrze EM.
  • Zainstaluj wyłącznik zasilania min. 2A, 230V w pobliżu urządzenia.

Parametry w praktyce

Stopień ochrony
IP2X (ochrona przed ciałami obcymi, brak ochrony przed wodą).
Temperatura pracy
-10 do 50 ºC, wilgotność <90%.
Przekaźnik zaworu
EN60730-1: 2(2) A 250 V~ SPST.

Ilustracje i schematy

  • Schemat pokazuje podłączenie zasilania 24V, sondy temperatury (S1), sondy ciśnienia (S2) oraz zaworu rozprężnego.
  • Złącze RS485 służy do komunikacji MODBUS z serwerem AKO-5012.

Zgodność modelu

  • Współpracuje z wieloma modelami zaworów Danfoss, Alco, Sporlan i Carel.
  • Wymaga zasilania awaryjnego dla funkcji bezpieczeństwa (CLE).
