Instrukcja obsługi termostatu Bard 1120-445A

Najważniejsze informacje z instrukcji

Termostat Bard 1120-445A to sterownik 24V z wyświetlaczem menu, przeznaczony do zarządzania systemami grzewczymi i chłodzącymi. Urządzenie umożliwia programowanie harmonogramów, ustawianie trybów pracy oraz zaawansowaną konfigurację instalatorską. Pamiętaj, że urządzenie wymaga stałego zasilania 24V (linie R i C) i nie jest zasilane bateryjnie.

Obsługa podstawowa

Aby wyregulować temperaturę, należy najpierw wybrać tryb pracy (MODE). Użyj strzałek na klawiaturze, aby przejść do opcji MODE, zatwierdź środkowym przyciskiem, a następnie wybierz żądany tryb. Po powrocie do menu głównego, użyj przycisków strzałek góra/dół, aby zmienić nastawę temperatury (setpoint) i zatwierdź środkowym przyciskiem.

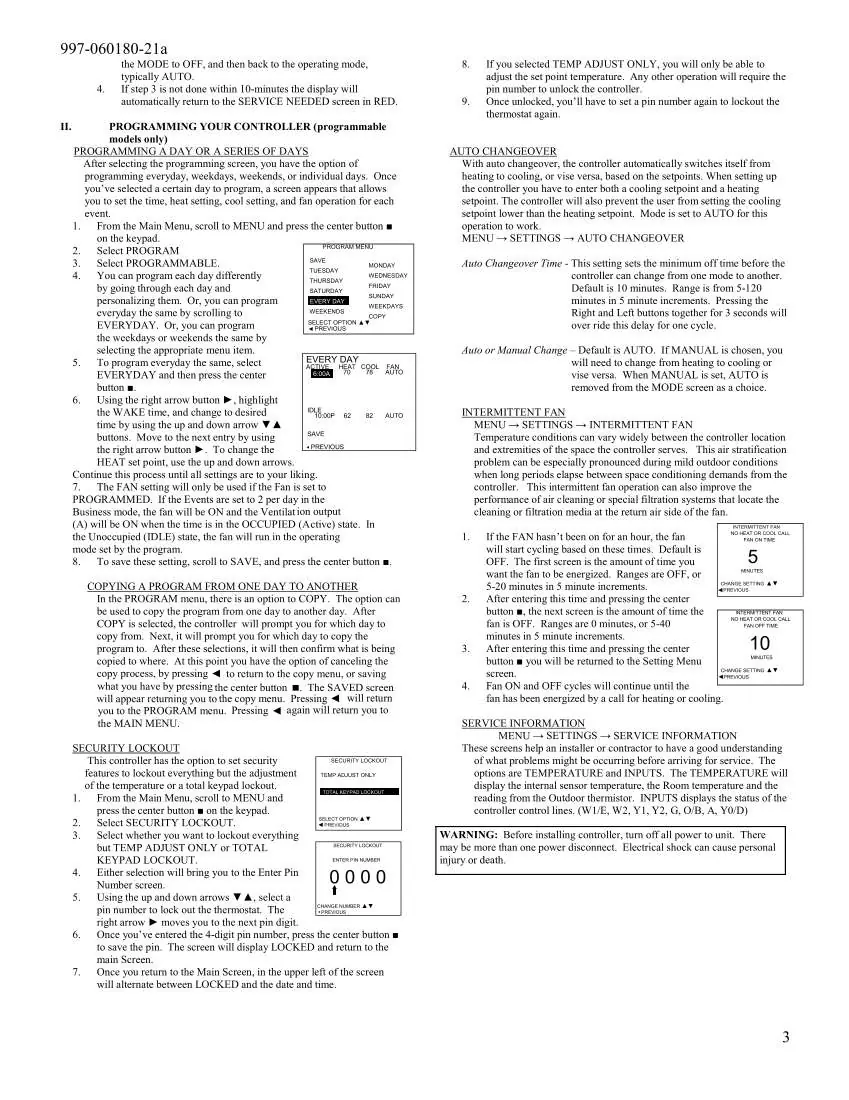

Programowanie harmonogramu

Urządzenie pozwala na programowanie pracy w trybie codziennym, dla dni tygodnia lub indywidualnie. W menu PROGRAM wybierz odpowiednią opcję, a następnie użyj strzałek do ustawienia czasu (WAKE) oraz temperatury dla grzania i chłodzenia. Funkcja kopiowania (COPY) pozwala na szybkie przeniesienie ustawień z jednego dnia na inny.

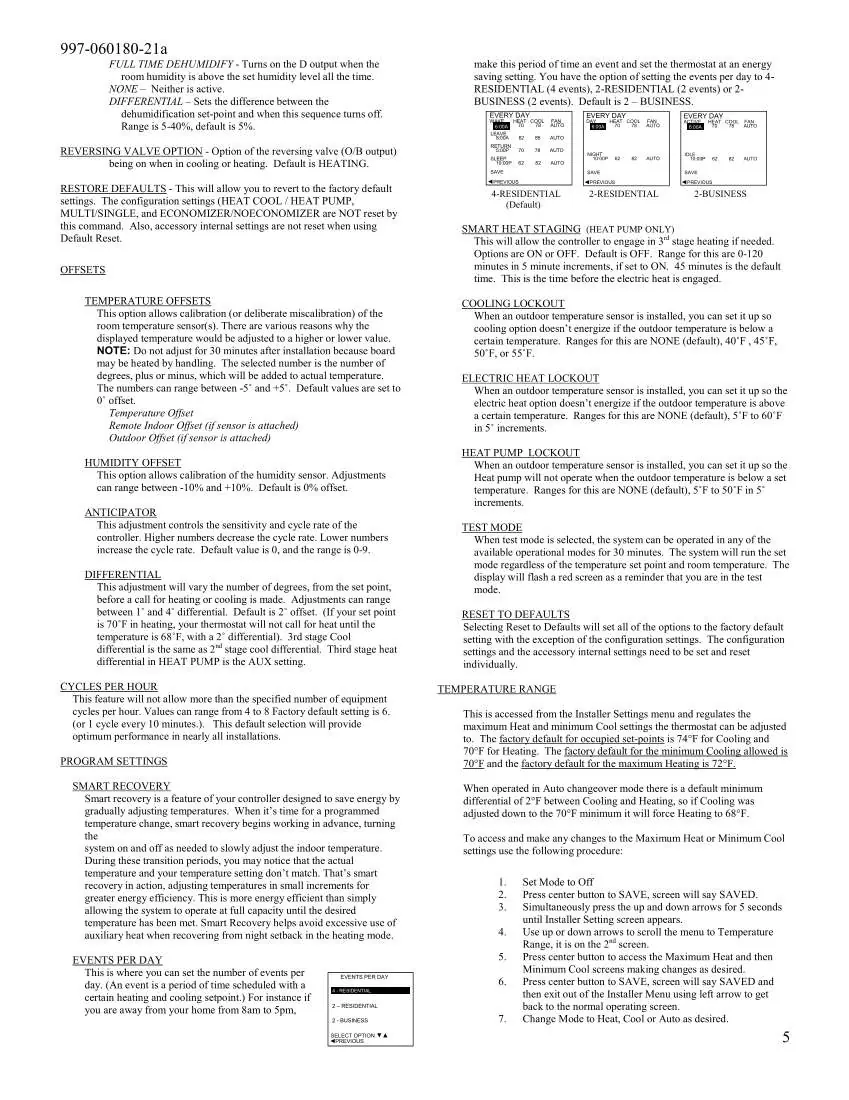

Funkcje zaawansowane

• Vacation/Permanent Hold: Pozwala na utrzymanie stałej temperatury przez określony czas lub na stałe, ignorując harmonogram.
• Blokada bezpieczeństwa (Security Lockout): Możliwość zabezpieczenia termostatu kodem PIN, aby uniemożliwić nieautoryzowane zmiany ustawień.
• Auto Changeover: Automatyczne przełączanie między trybem grzania a chłodzenia w oparciu o nastawy.
• Wentylator (Intermittent Fan): Możliwość ustawienia cyklicznej pracy wentylatora w celu poprawy cyrkulacji powietrza.

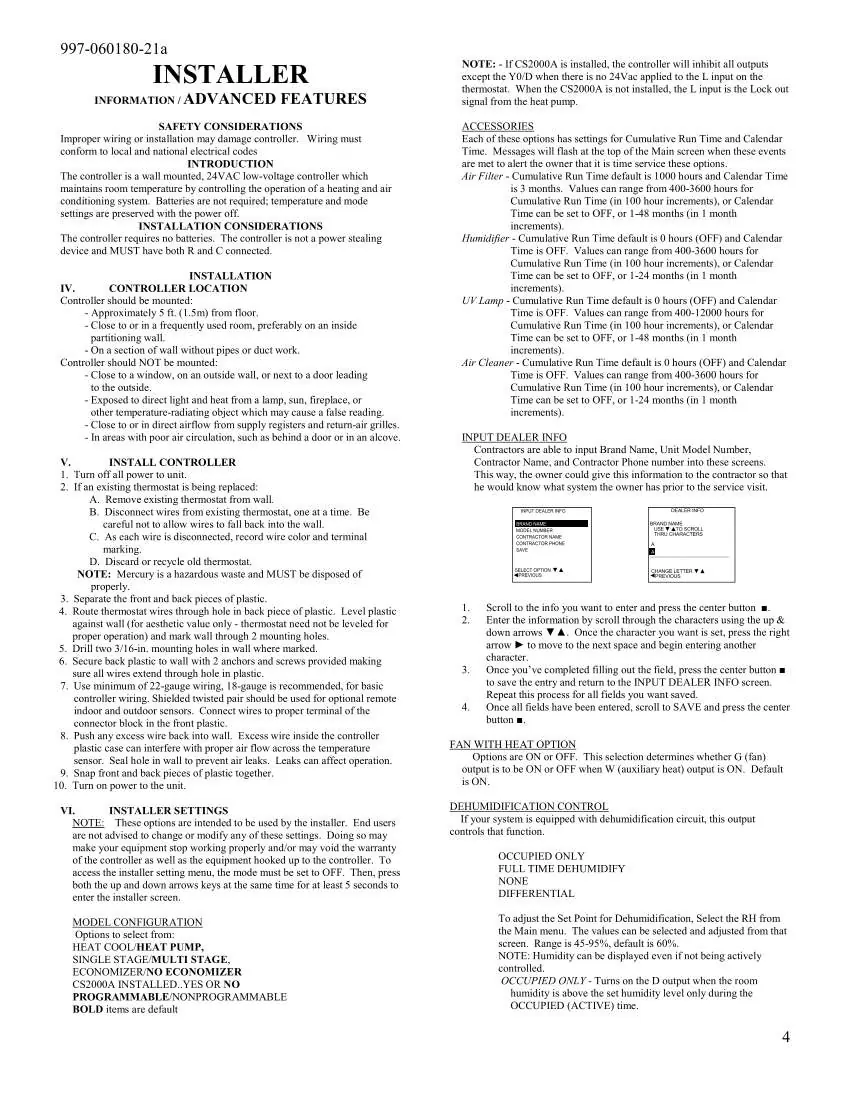

Instalacja i konfiguracja

Montaż powinien odbywać się na ścianie wewnętrznej, z dala od bezpośredniego nasłonecznienia, przeciągów i źródeł ciepła. Wymagane jest użycie przewodu 22-gauge. Po podłączeniu przewodów (zgodnie ze schematem 24V Control Wiring), należy skonfigurować parametry instalatora (dostępne po przytrzymaniu strzałek góra i dół przez 5 sekund w menu głównym). Dostępne opcje obejmują konfigurację typu systemu (Heat Pump/Cooling), ustawienia czujników oraz limity temperatury.

Rozwiązywanie problemów i konserwacja

Termostat wyświetla komunikaty serwisowe, np. "CHANGE AIR FILTER", przypominające o konieczności wymiany filtrów lub serwisu. W przypadku awarii zasilania, ustawienia czasu są podtrzymywane przez około 8 godzin. Wszelkie zmiany w ustawieniach instalatora powinny być dokonywane przez wykwalifikowany personel, aby uniknąć uszkodzenia systemu.
