Instrukcja obsługi termostatu pokojowego General Life Mitra 110S

Najważniejsze informacje z instrukcji

Termostat pokojowy General Life Mitra 110S to przewodowe urządzenie sterujące ogrzewaniem, wykorzystujące algorytm TPI do precyzyjnego utrzymywania temperatury. Urządzenie wymaga 7-dniowego procesu uczenia się po każdej instalacji lub wymianie baterii. Przed przystąpieniem do prac instalacyjnych należy upewnić się, że zasilanie urządzenia grzewczego jest odłączone.

Opis urządzenia i dane techniczne

Urządzenie posiada pokrętło regulacji temperatury oraz diodę LED sygnalizującą stan pracy. Zasilane jest dwiema bateriami alkalicznymi AAA. Zakres temperatury pracy wynosi od 5°C do 35°C, a dokładność pomiaru to 0,1°C. Przekaźnik obsługuje obciążenia 2A/30VDC lub 0,5A/125VAC.

Montaż i lokalizacja

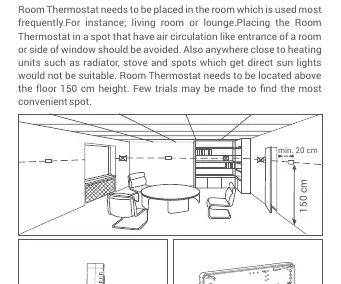

Termostat powinien być umieszczony w często używanym pomieszczeniu, takim jak salon. Należy unikać miejsc z utrudnioną cyrkulacją powietrza (np. wnęki, za zasłonami), bliskości okien, drzwi wejściowych oraz źródeł ciepła (grzejniki, bezpośrednie nasłonecznienie). Zalecana wysokość montażu to 150 cm od podłogi.

Podłączenie elektryczne

Podłączenie termostatu do urządzenia grzewczego powinno być wykonane przez wykwalifikowany personel. Do połączenia należy użyć przewodu 2x0.75 mm. Przewody należy podłączyć do styków COM i NO wewnątrz uchwytu ściennego termostatu, zgodnie ze schematem połączeń. Kierunek podłączenia żył nie ma znaczenia.

Wymiana baterii

Aby wymienić baterie, należy za pomocą śrubokręta zwolnić zaczepy i zdjąć przednią obudowę. Należy używać dwóch nowych baterii alkalicznych AAA, wymieniając obie jednocześnie. Po wymianie należy ponownie złożyć obudowę. W przypadku nieużywania urządzenia przez okres dłuższy niż 15 dni, zaleca się wyjęcie baterii, aby uniknąć uszkodzeń wynikających z ewentualnego wycieku.

Działanie algorytmu TPI

Algorytm TPI (Time Proportional Integral) przewiduje wahania temperatury i odpowiednio włącza lub wyłącza ogrzewanie, aby utrzymać stałą temperaturę bez dużych odchyleń. System uczy się charakterystyki cieplnej pomieszczenia, co pozwala na optymalizację zużycia energii.

Rozwiązywanie problemów i wskaźniki LED

• Dioda miga raz: Przekaźnik jest otwarty, urządzenie grzewcze przestało działać.
• Dioda miga dwa razy: Przekaźnik jest zamknięty, urządzenie grzewcze zaczęło działać.
